Konstrukcja i wymiarowanie
Konstrukcja jest kombinacją kratownic z drewna klejonego warstwowo o dużych rozpiętościach oraz tarcicy litej o dużych wymiarach. Duża, otwarta nawa ma 42-metrowy prześwit i podpiera największą z pięciu kopuł.
Drewniana konstrukcja ma wysokość ponad 75 stóp (około 7 kondygnacji) od betonowej i kamiennej podstawy do podstawy najwyższego krzyża. Miedzianą kopułę zbudowano z połączenia drewna klejonego warstwowo, drewna klejonego i sklejki. Największa z pięciu kopuł waży prawie 22 tony i opiera się bezpośrednio na kratownicy z drewna klejonego warstwowo space-frame o dużej rozpiętości. Kratownice są nachylone wokół osi ich długości i pozostawione odkryte w nawie głównej. Każda kratownica waży w przybliżeniu sześć ton.
Kratownice są podparte na czterech narożnych, masywnych słupach z drewna klejonego warstwowo, które wraz z ukośnymi rozpórkami są zaprojektowane tak, aby przeciwdziałać olbrzymim siłom bocznym, powstałym w wyniku działania wiatru na największą kopułę. Słupy te mają prawie sześć metrów wysokości, co sprawia, że w nawie głównej nie ma przeszkód. Mniejsze kopuły składają się z podobnych konstrukcji.

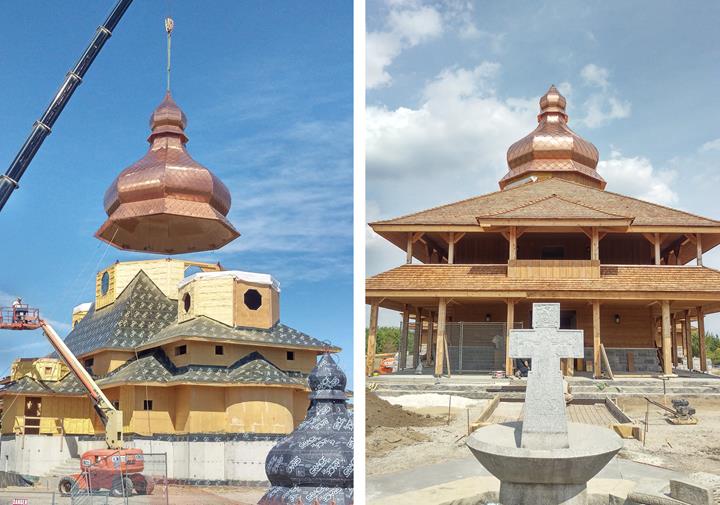

Główne ramy przenoszą swoje obciążenia boczne na ściany ze sklejki. Miedzianą kopułę postawiono na ziemi i podniesiono na miejscu dźwigiem 260 ton.

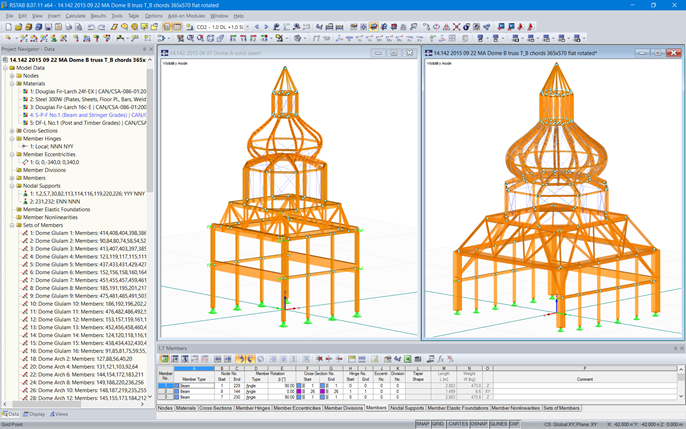

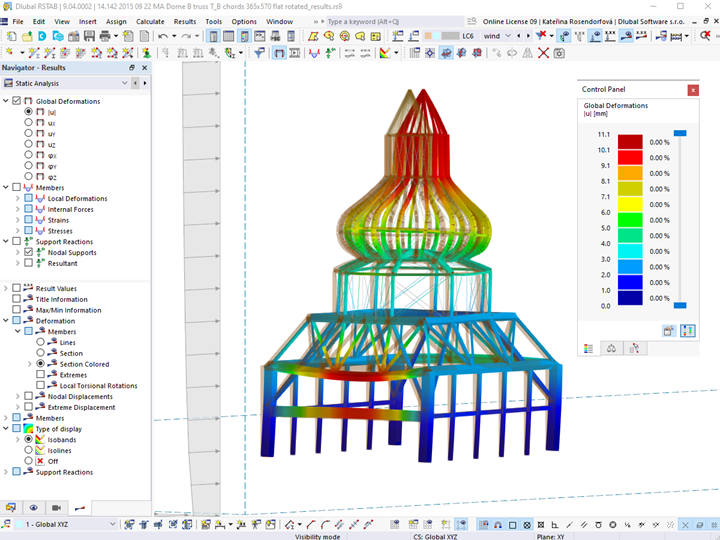

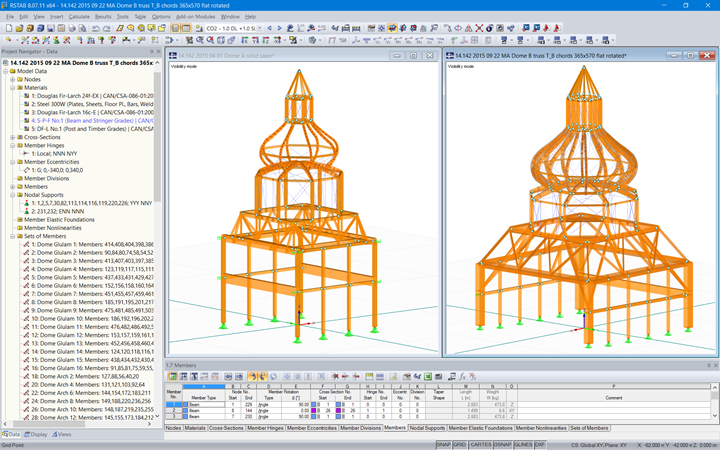

Cztery kopuły (dwie identyczne) wprowadzono jako modele 3D do programu RSTAB i obciążono ich ciężarem własnym, śniegiem i wiatrem. Analiza parametryczna z wykorzystaniem modelu pomogła określić optymalną geometrię głównych kopuł, kratownic i krzyżulców.
| Statyka i konstrukcja | Moses Structural Engineers Inc. Toronto, Kanada www.mosesstructures.com |
| Architekt | Zimmerman Workshop Architecture + Design New York, USA www.zimmermanworkshop.com |
