Construcción y dimensionamiento
La estructura es una combinación de cerchas de madera laminada encolada de gran luz y madera aserrada maciza de grandes dimensiones. La gran nave abierta tiene un vano libre de 13 metros y soporta la mayor de 5 cúpulas.
La estructura de madera tiene más de 23 metros (aproximadamente 7 pisos) de altura desde la base de hormigón y piedra hasta la base del cruce más superior. Las cúpulas revestidas de cobre están construidas a partir de un híbrido de madera laminada encolada, estructura porticada y madera contrachapada curva. La más grande de las 5 cúpulas pesa poco menos de 22 toneladas y se apoya directamente en una cercha espacial de madera laminada encolada de 13 x 13metros. Las cerchas están inclinadas alrededor del eje de su longitud y quedan expuestas dentro de la nave. Cada cercha pesa aproximadamente 6 toneladas.
Las cerchas están apoyadas por 4 columnas macizas laminadas encoladas de cuatro esquinas que, junto con las diagonales, están diseñadas para resistir las enormes fuerzas laterales que resultan del viento en la cúpula más grande. Estas columnas son de casi 6 metros de alto creando una nave libre de obstáculos. Las cúpulas más pequeñas consisten en estructuras similares.

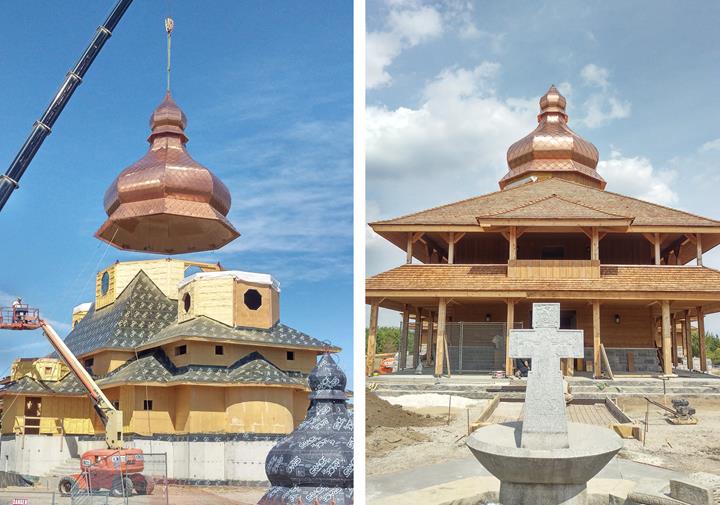

Los pórticos principales transfieren sus cargas laterales a muros cortantes de madera contrachapada. Las cúpulas chapadas en cobre se construyeron sobre el suelo y se levantaron con una grúa de 260 toneladas en el sitio.

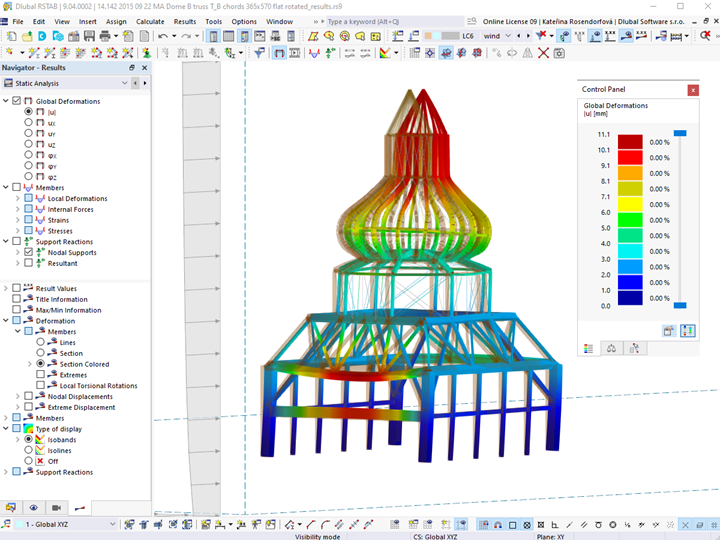

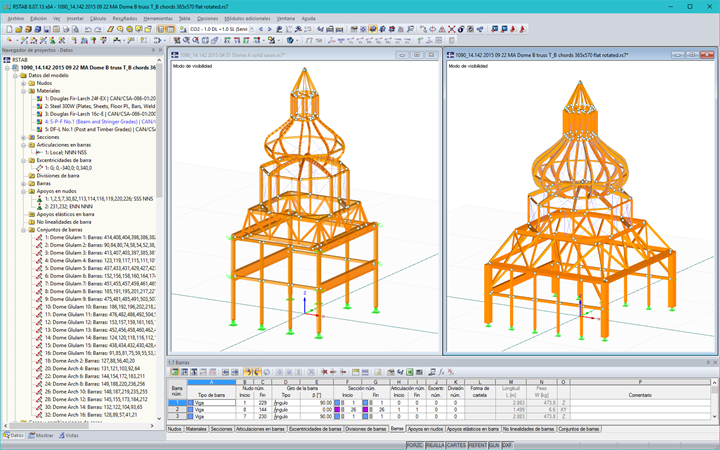

Se introdujeron cuatro estructuras de cúpula (dos son idénticas) como modelos en 3D en RSTAB y se cargaron con peso propio, nieve y viento. Un análisis paramétrico utilizando el modelo ayudó a determinar la geometría óptima de las cúpulas principales, cerchas y diagonales.
| Ingeniería estructural | Moses Structural Engineers Inc. Toronto, Canadá www.mosesstructures.com |
| Arquitecto | Zimmerman Workshop Architecture + Design Nueva York, Estados Unidos www.zimmermanworkshop.com |
