Église catholique ukrainienne saint Élias de Brampton, Ontario, Canada

La nouvelle église saint Élias a été conçue dans le style architectural traditionnel des « Boykos » d'Ukraine occidentale.

Cet édifice visible de loin avec ses 23 m de hauteur se caractérise par ses dômes recouverts de cuivre.

Structure et calcul

La structure est composée de treillis en lamellé-collé à longue portée et de bois massif scié. La grande nef ouverte a une portée libre de 42 pieds et supporte le plus grand des cinq dômes.

La structure en bois a une hauteur de plus de 7 mètres entre la base en béton et en pierre et la base de la croix la plus élevée. Les dômes en cuivre sont fabriqués à partir d'un hybride de lamellé-collé, d'armatures en bois et de contreplaqué courbé. Le plus grand des cinq dômes pèse un peu moins de 22 tonnes et s'appuie sur une structure treillis en lamellé-collé de 13 m x 13 m de long. Les treillis sont inclinés autour de l'axe de leur longueur et restent exposés à l'intérieur de la nef. Chaque treillis pèse environ six tonnes.

Les treillis sont supportés par quatre poteaux massifs lamellés-collés qui, associés aux diagonales, sont conçus pour résister aux énormes forces latérales causées par le vent sur le plus grand dôme. Ces poteaux mesurent près de six mètres de haut et forment une nef exempte d'obstacles. Les dômes les plus petits sont composés de structures similaires.

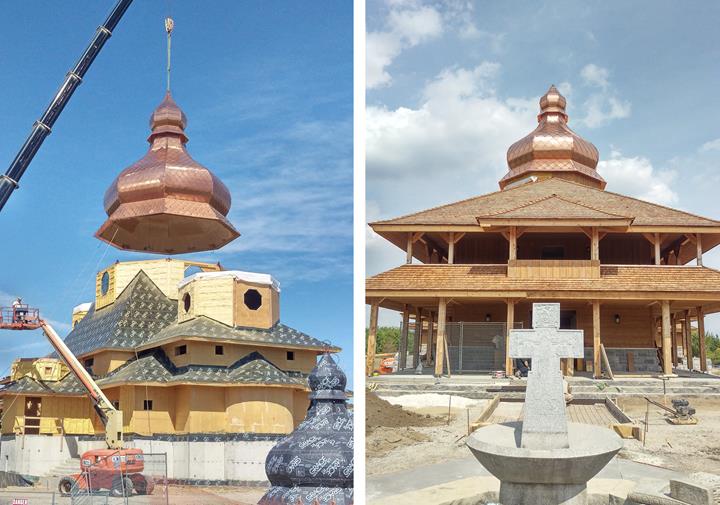

Les armatures principales transfèrent leurs charges latérales dans les murs de contreventement en contreplaqué. Les dômes en cuivre ont été construits sur le sol et soulevés par un pont roulant de 260 tonnes.

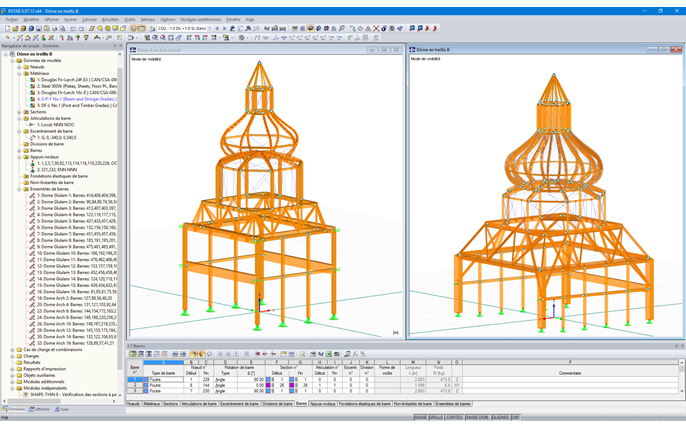

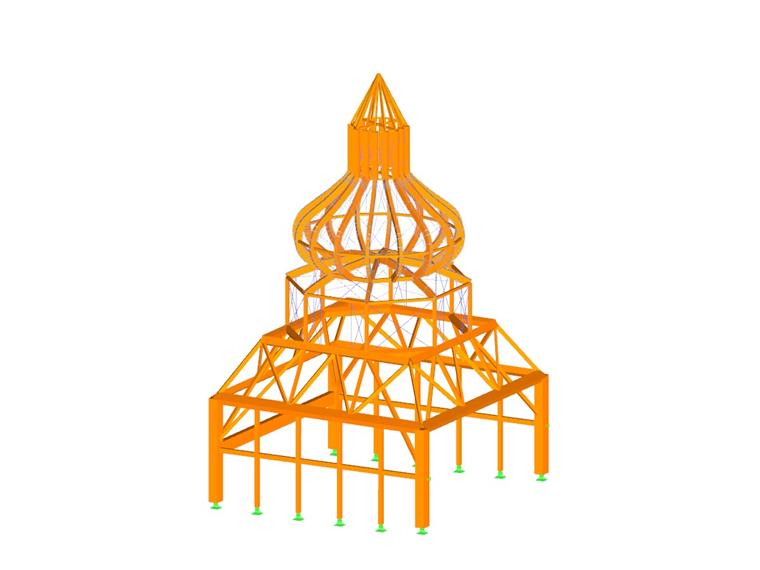

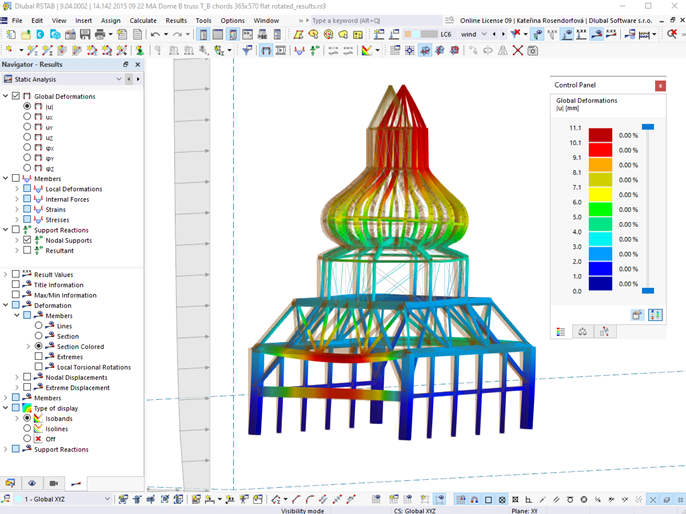

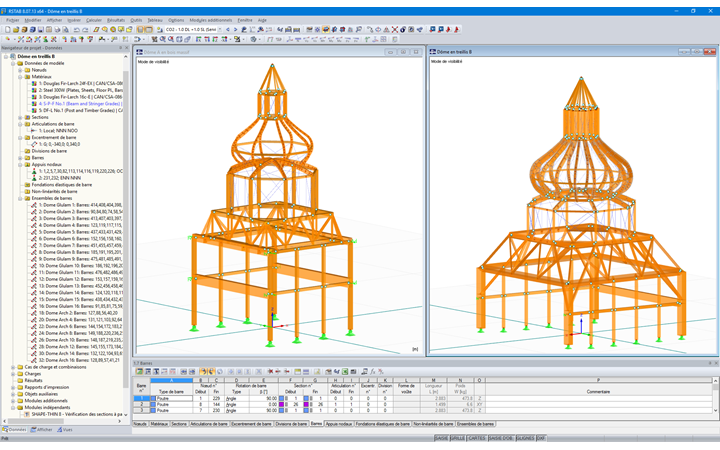

Quatre structures en dôme (deux identiques) ont été entrées en tant que modèles 3D dans RSTAB et chargées de poids propre, de neige et de vent. Une analyse paramétrique à l'aide du modèle a permis de déterminer la géométrie optimale des dômes, treillis et treillis diagonaux.

Calcul de structure Moses Structural Engineers Inc.
Toronto, Canada
www.mosesstructures.com
 Architecture Atelier Zimmerman Architecture + Design
New York, New York, États-Unis
www.zimmermanworkshop.com


Spécifications du projet
