Смотровая башня на тропе в кронах деревьев в Штайгервальд

Спроектировано с применением Dlubal Software

Назад к проектам заказчиков

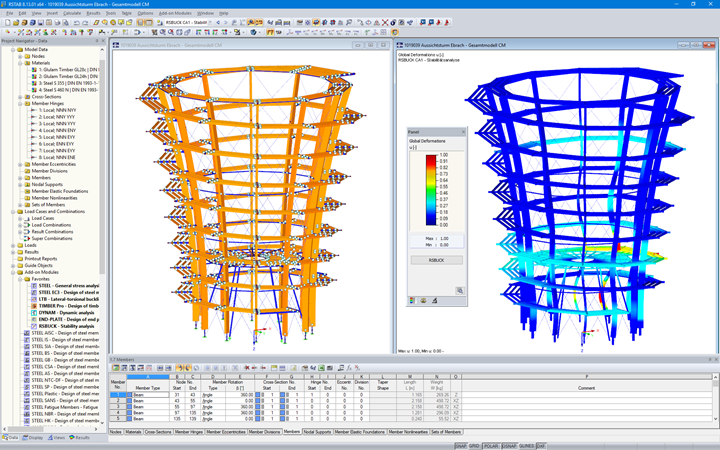

3D-модель и форма потери устойчивости смотровой башни в RSTAB (© WIEHAG GmbH)

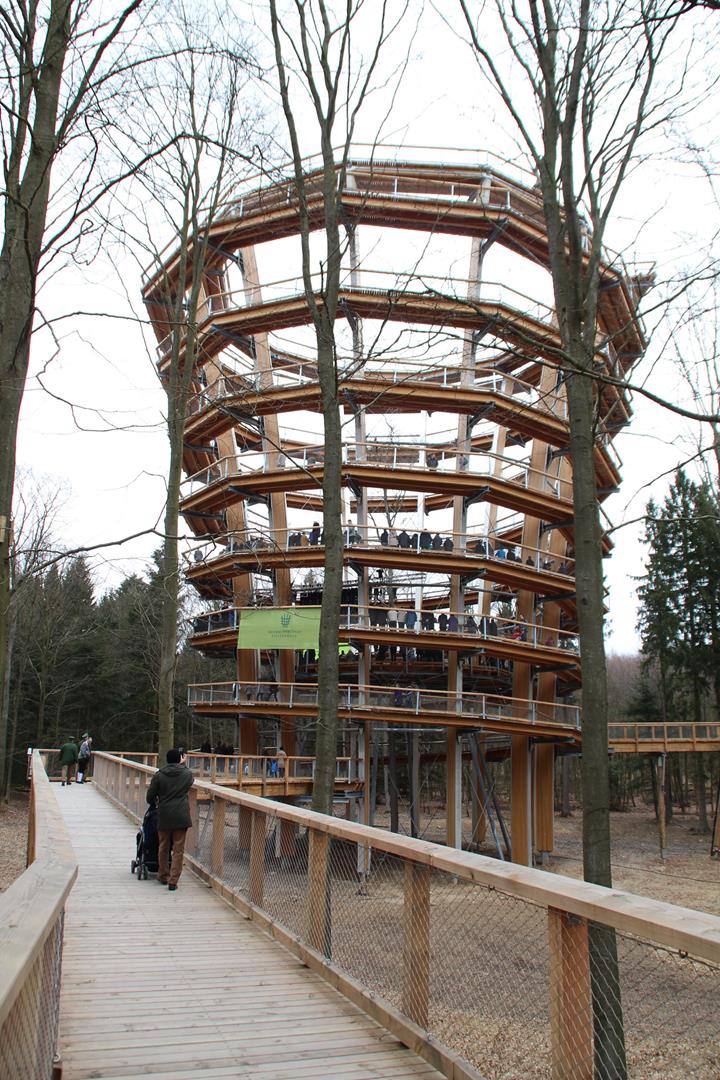

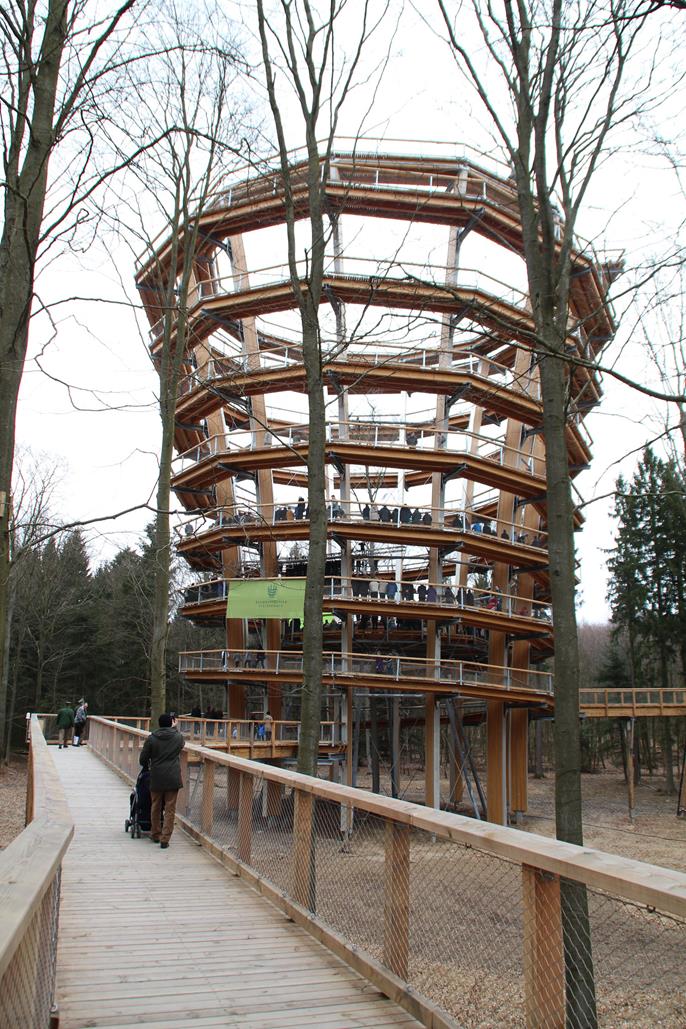

Смотровая башня Штайгервальд (© WIEHAG GmbH)

Проект заказчика

8. марта 2018

Германия RSTAB Деревянные конструкции Башни и мачты

Инвестор	Bayerische Staatsforsten AöR www.baysf.de
Архитектор	Архитектурное бюро Josef Stöger www.architekt-stoeger.de
Проектирование, расчет конструкций, строительство	WIEHAG GmbH www.wiehag.com
Расчет конструкций и фундаментов	Ing.-Büro Wolf GmbH D-94036 Пассау

Смотровая башня высотой более 40 м расположена в Эбрахе (Верхняя Франкония), в самом сердце Штайгервальда. Штайгервальд является вторым по площади, после Шпессарта, лесным массивом в Баварии. 300-летние буки, одни из старейших в Германии, возносятся в небо более, чем на 40 метров.

Пройдя по тропе в кронах деревьев длиной 500 м, посетители выйдут к спиральной рампе, по которой можно подняться на башню. Оказавшись наверху, посетители могут насладиться уникальным видом на Штайгервальд, входящим во всемирное культурное наследие.

Строительство

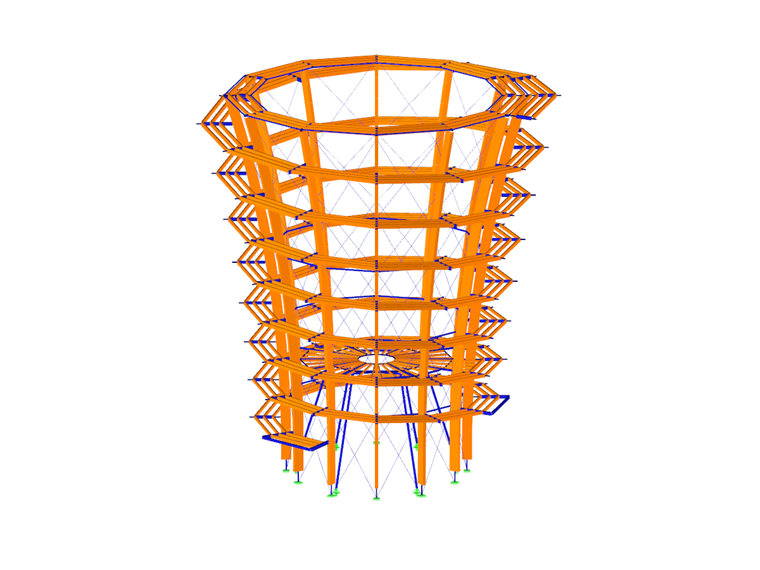

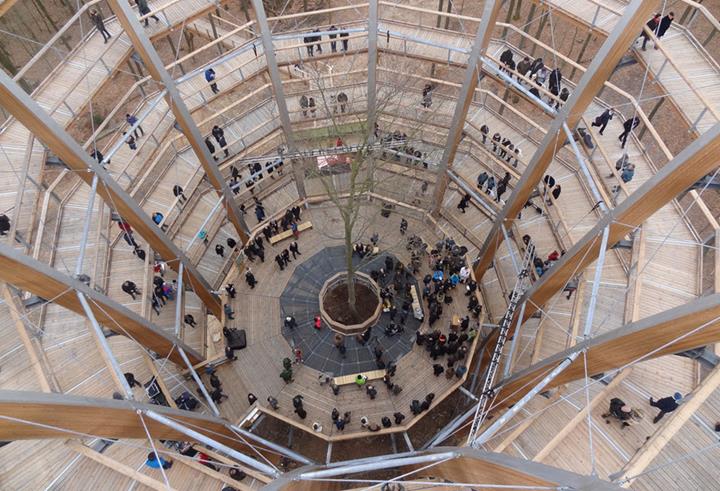

Смотровая башня имеет форму усеченного конуса, который открывается вверх. В основании башни внешний диаметр составляет около 20 м, наверху - около 32 м. Основные несущие элементы образуют 12 изогнутых деревянных ферм из клееного бруса, которые являются вращательно-симметричными, расположенными с угловой разницей в 30°.

Внешняя спиральная конструкция из древесины крепится стальными консольными балками к деревянным опорам. На высоте около 12 м находится промежуточная площадка, которая опирается на стальные диагональные связи.

Смотровая площадка наверху состоит из стальных консольных балок, выступающих к внутренним и продольным прогонам из клееной древесины, на которых лежит настил.

Конструкция укреплена концентричным поясом из стальных диагоналей и кольцевых элементов.
