Rozhledna na stezce korunami stromů ve Steigerwaldu, Německo

Realizováno v programech Dlubal Software...

Zpět na přehled projektů

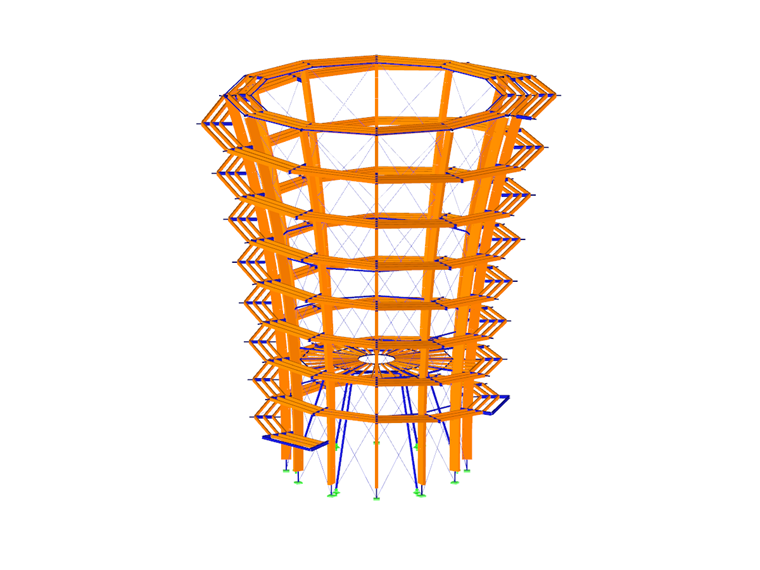

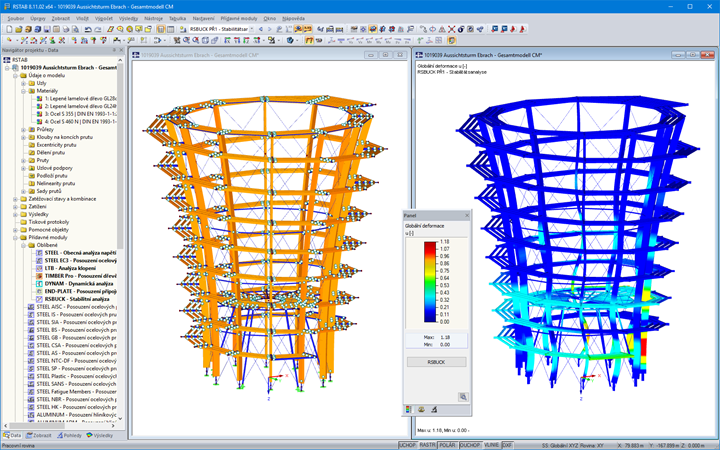

3D-model a vzpěrnostní křivka rozhledny v programu RSTAB (© WIEHAG GmbH)

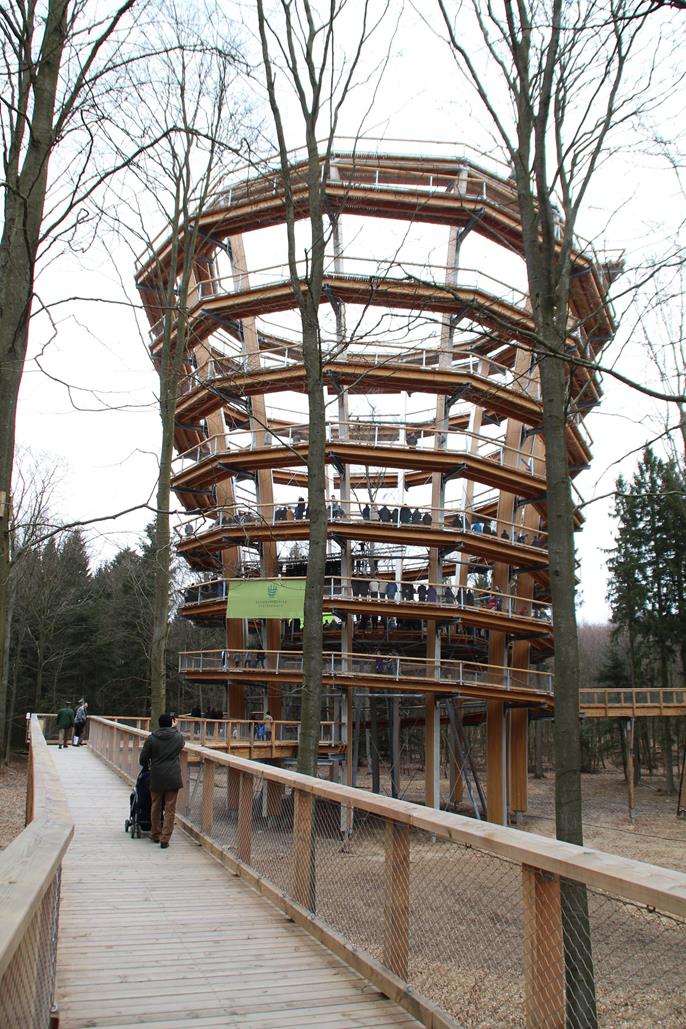

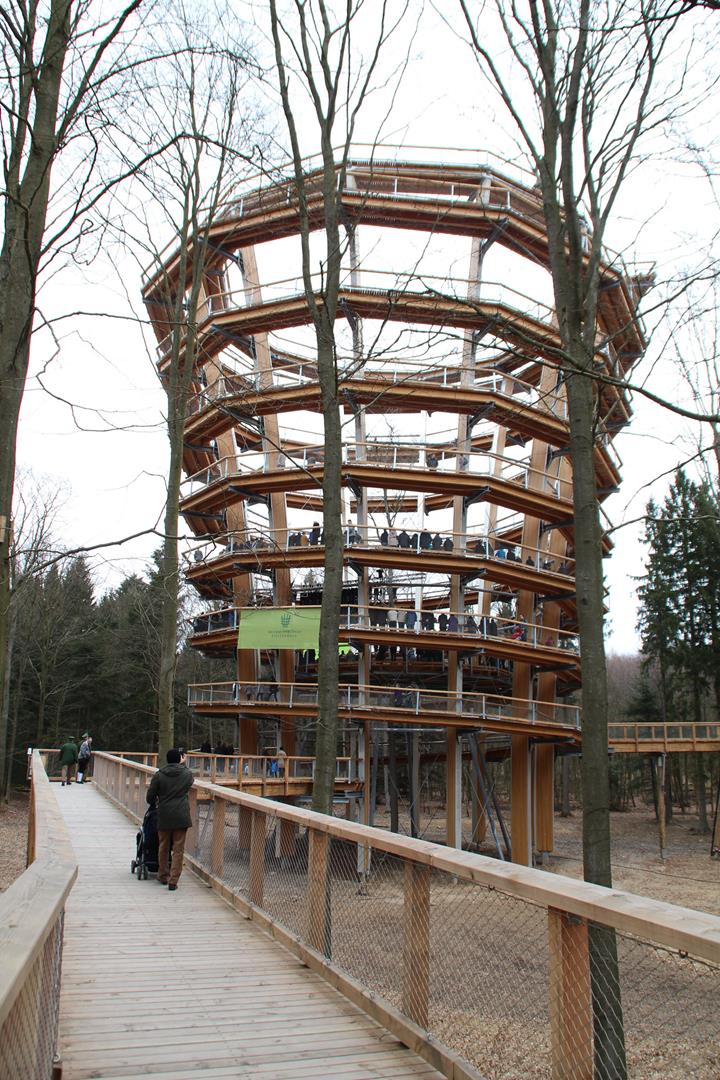

Rozhledna Steigerwald (© WIEHAG GmbH)

Projekt zákazníka

8. března 2018

Německo RSTAB Dřevěné konstrukce Stožárové konstrukce

Investor	Bayerische Staatsforsten AöR www.baysf.de
Architekt	Architekturbüro Josef Stöger www.architekt-stoeger.de
Projekt, statický výpočet a realizace stavby	WIEHAG GmbH www.wiehag.com
Statický výpočet základů	Ing.-Büro Wolf GmbH D-94036 Pasov

Rozhledna, která je vysoká přes 40 m, byla postavena v srdci Steigerwaldu, v hornofranckém Ebrachu. Steigerwald je po pohoří Spessart druhou největší oblastí listnatých lesů v Bavorsku. Buky, kterým je více než 300 let a patří k nejstarším v zemi, se tyčí do výšky přes 40 m.

Návštěvníci se projdou po 500 m dlouhé stezce korunami stromů a pak mohou vystoupat na věž spirálovým výstupem. Dostanou se nahoru, kde se mohou kochat jedinečným pohledem na lesy Steigerwaldu.

Konstrukce

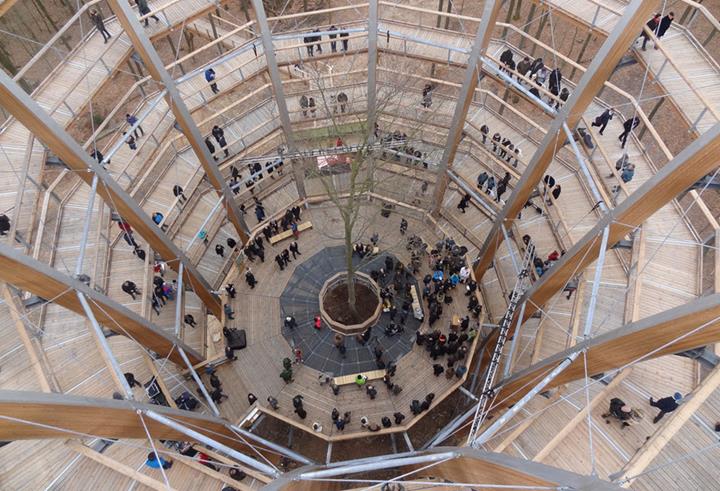

Rozhledna má tvar komolého kužele, který se rozšiřuje směrem do výšky. Věž má v patě vnější průměr asi 20 m a v koruně asi 32 m. 12 hlavních zakřivených nosníků z lepeného lamelového dřeva je rozvrženo paprskovitě po 30°.

Vnější spirálová konstrukce ze dřeva je připojena ocelovými konzolami k dřevěným sloupům. Zhruba ve výšce 12 m se nachází mezipodesta, která je ukotvena na šikmých ocelových nosnících.

Výhledová plošina v koruně věže je tvořena ocelovými konzolami vyloženými dovnitř, mezi které jsou vloženy nosníky z lepeného dřeva s fošnovým záklopem.

Síť ocelových diagonál vnějšího pláště a horizontální prstencové konstrukce zajišťují prostorové ztužení věže.
