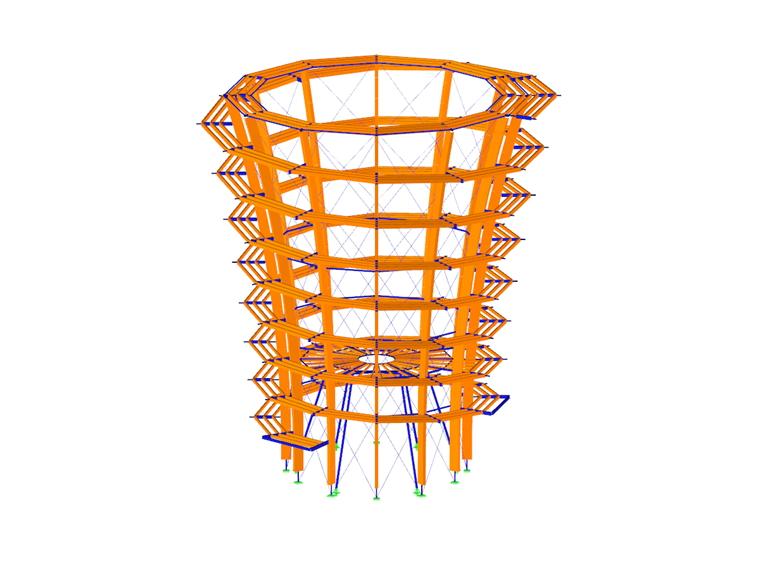

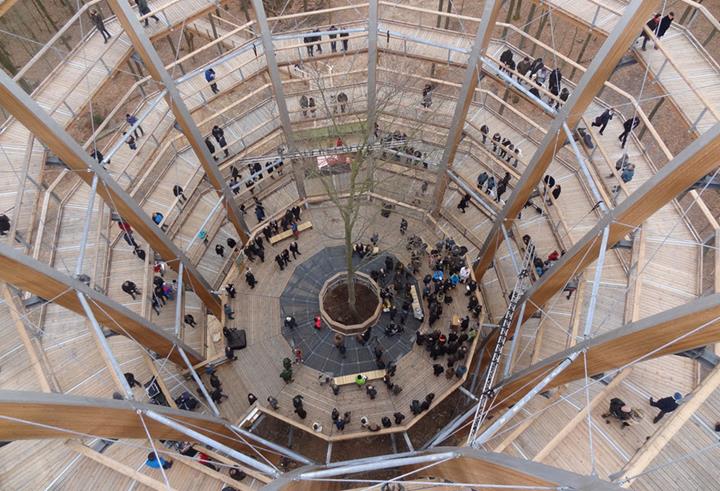

Torre de observação na floresta Steigerwald, Alemanha

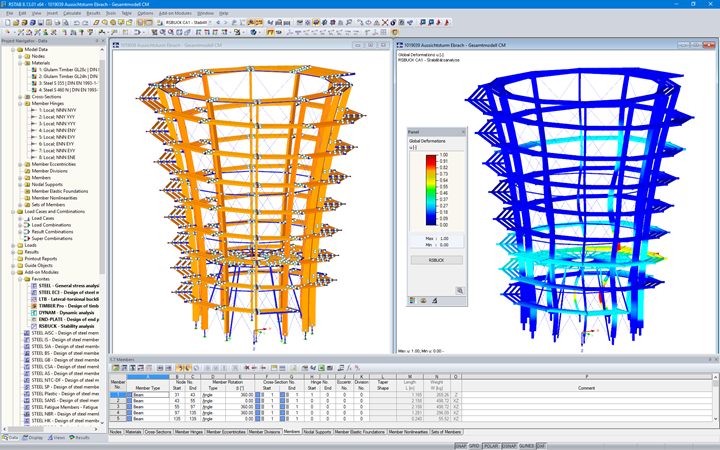

Modelo 3D e forma de encurvadura da torre de observação no RSTAB (© WIEHAG GmbH)

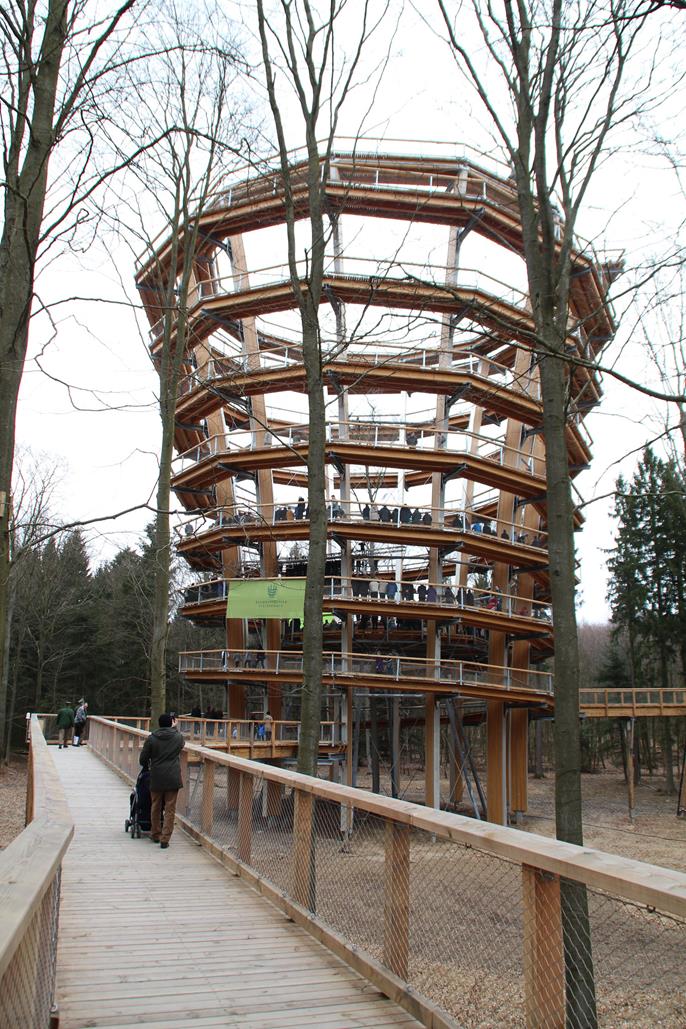

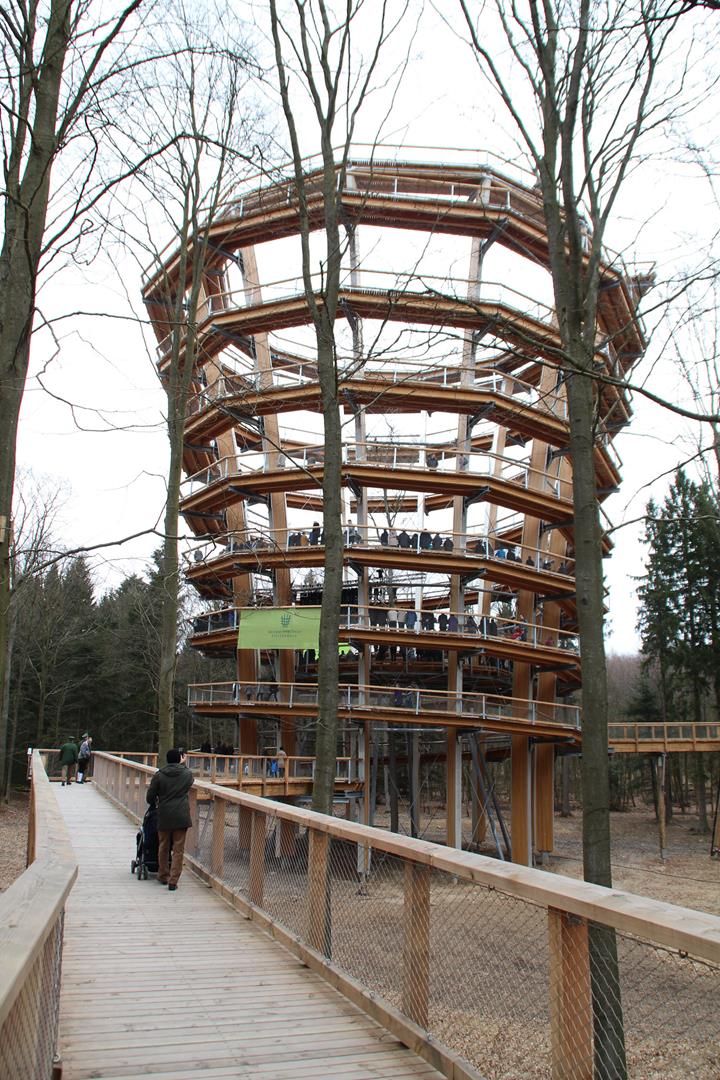

Torre de observação Steigerwald (© WIEHAG GmbH)
Projeto de cliente da Dlubal
| Investidor |
Bayerische Staatsforsten AöR www.baysf.de |
| Arquiteto |
Architectural office Josef Stöger www.architekt-stoeger.de |
| Planeamento, análise estrutural e execução |
WIEHAG GmbH www.wiehag.com |
| Análise estrutural de fundações |
Ing.-Büro Wolf GmbH D-94036 Passau, Alemanha |
A torre com 40 m de altura está situada em Ebrach (Alta Francónia), no coração da floresta Steigerwald. O Steigerwald é, a seguir à floresta Spessart, a segunda maior zona florestal de árvores decíduas do estado da Baviera. Aqui encontram-se faias que estão entre as mais antigas do país, com mais de 300 anos e atingindo alturas superiores a 40 metros.
Os visitantes podem aceder à torre através de uma rampa em espiral após caminharem um trilho de 500 m. Ao chegarem ao topo, podem depois tirar proveito da vista sobre o Património Mundial Steigerwald.
Construção
A torre de observação tem a forma de um cone truncado que se vai alargando à medida que se sobe. Na base, a torre tem um diâmetro exterior de ca. de 20 m, no topo ca. de 32 m. Os elementos de apoio principais são constituídos por treliças de madeira laminada colada, que estão colocadas de forma rotacional espaçadas em ângulos de 30°.
A estrutura exterior em espiral de madeira está fixada através de vigas de aço em consola a pilares de madeira. A ca. de 12 m de altura está colocado um pódio intermédio, que está apoiado em pilares de aço inclinados.
A plataforma de observação no topo da torre é constituída por vigas em aço em consola viradas para dentro entre as quais tem vigas longitudinais em madeira laminada colada cobertas com tabuado.
O reforço espacial da torre é garantido por uma malha de diagonais em aço a toda à volta e construções de anéis horizontais.
