Tour d’observation Steigerwald

Projet Client

Maître d'œuvre Bayerische Staatsforsten AöR
www.baysf.de
Architecture Architectural office Josef Stöger
stoeger-koelbl.de
Conception, Calcul de structure,
Construction
WIEHAG GmbH
www.wiehag.com
Calcul des fondations Ing.-Büro Wolf GmbH
D-94036 Passau

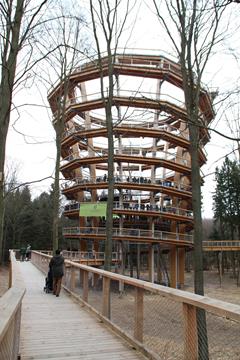

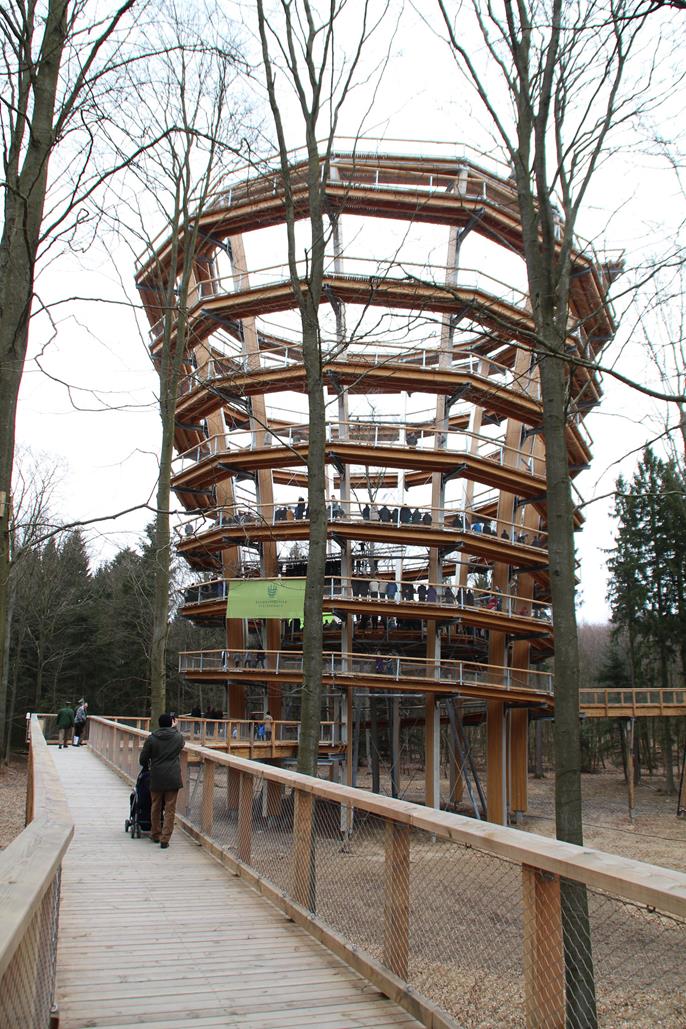

La tour d’observation de 40 m de haut est située au cœur de la forêt Steigerwald, à Ebrach dans le district Haute-Franconie. Steigerwald est la deuxième plus grande forêt de feuillus de Bavière après Spessart. Dans cette forêt, des hêtres vieux de plus de 300 ans, parmi les plus vieux d’Allemagne, s’élèvent à plus de 40 m de haut.

Le sentier à la cime des arbres de 500 m de long débouche sur une rampe hélicoïdale qui permet d’accéder au sommet de la tour. Une fois le sommet atteint, les visiteurs peuvent profiter d’une vue unique sur Steigerwald, une forêt enregistrée au patrimoine culturel mondial.

Construction

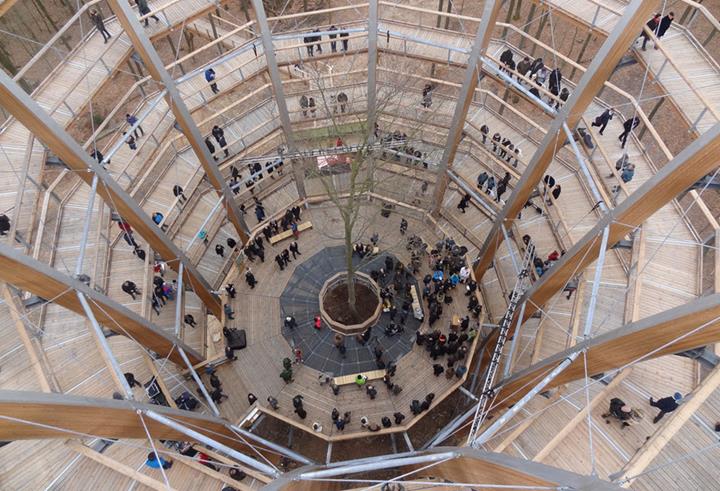

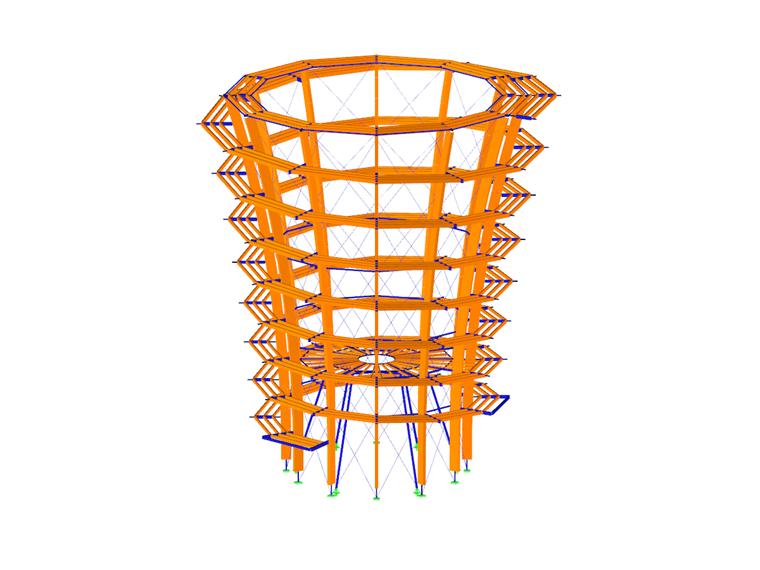

La tour d’observation a une forme de cône tronqué s’ouvrant vers le ciel. Au pied de la tour, le diamètre externe est de 20 m et d’environ 32 m à son sommet. Les éléments porteurs principaux sont douze poteaux courbes en bois lamellé-collé, disposés en cercle et de manière symétrique tous les 30°.

La structure hélicoïdale extérieure en bois est fixée aux appuis par des poutres métalliques en porte-à-faux. À environ 12 mètres de haut, une plateforme intermédiaire est supportée par des diagonales de contreventement en acier.

La plateforme d’observation au sommet de la tour est composée de poutres métalliques en porte-à-faux orientées vers l’intérieur de la structure, de longerons longitudinaux en bois lamellé-collé entre chaque poutre, et un revêtement composé de panneaux.

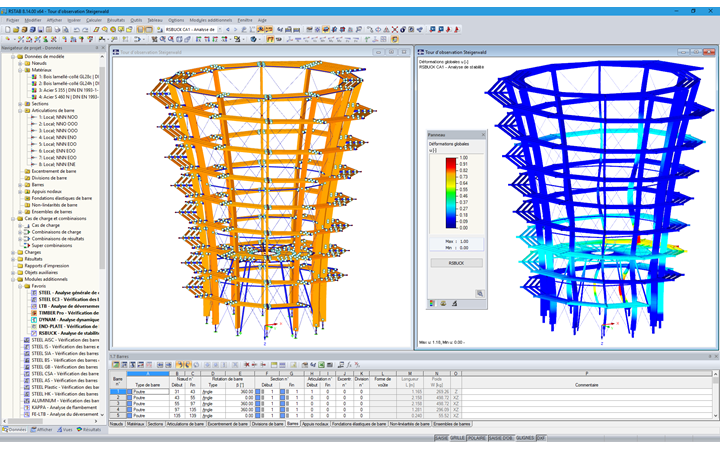

La rigidité de la structure est assurée par une maille métallique sur toute la circonférence de la structure, composée de diagonales et par des anneaux en acier.
