Wieża widokowa przy ścieżce wśród drzew Steigerwald

Obliczone w oprogramowaniu Dlubal Software

Powrót do projektów klientów

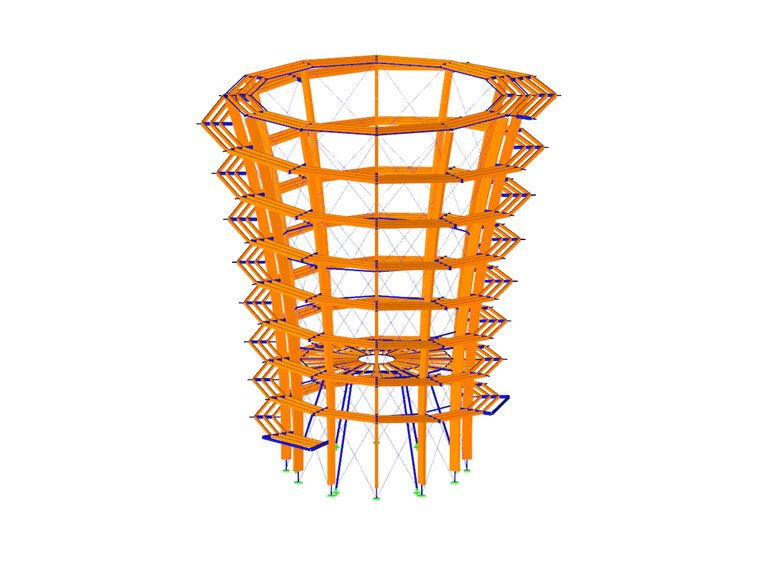

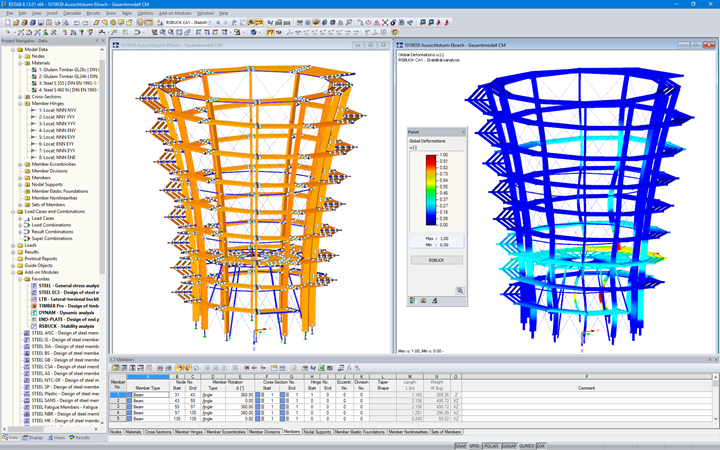

Model 3D i kształt wyboczenia wieży widokowej w RSTAB (© WIEHAG GmbH)

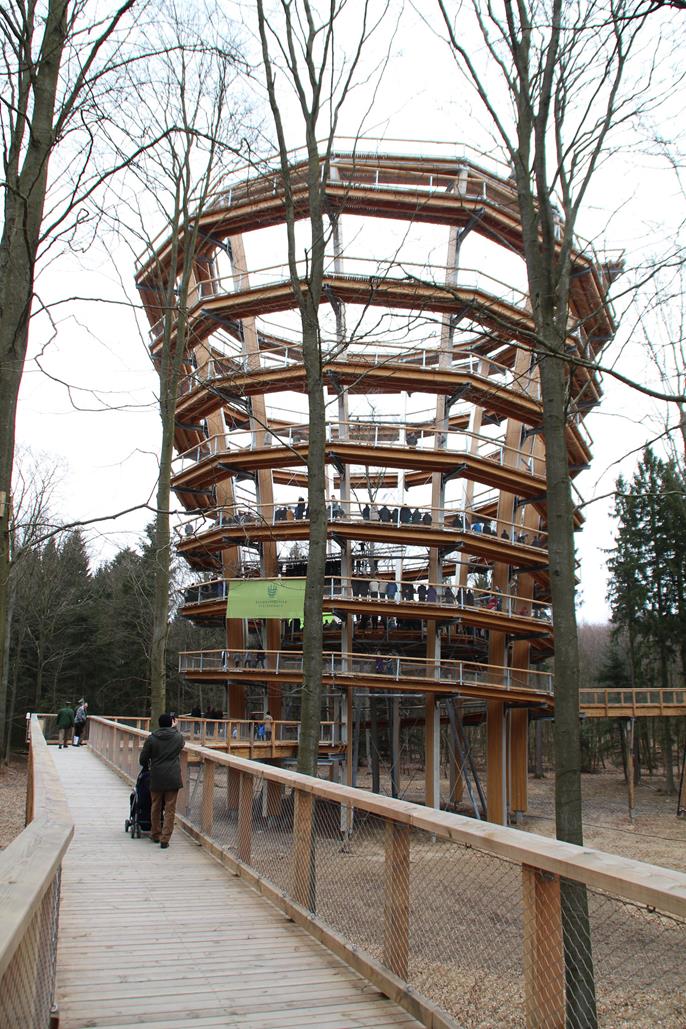

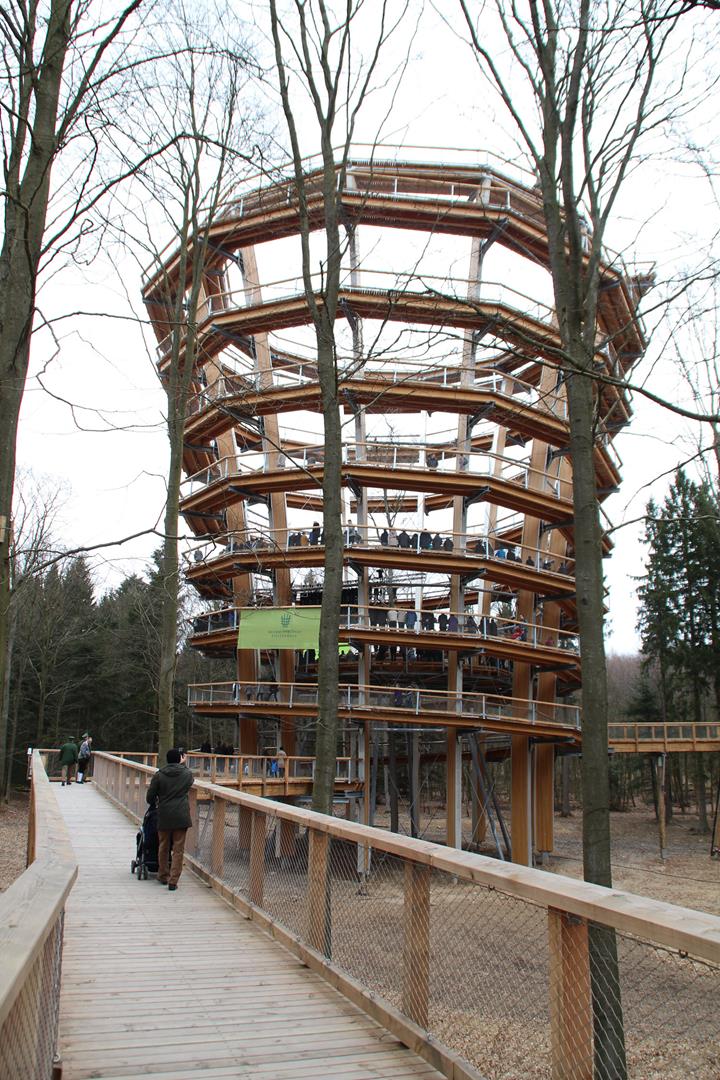

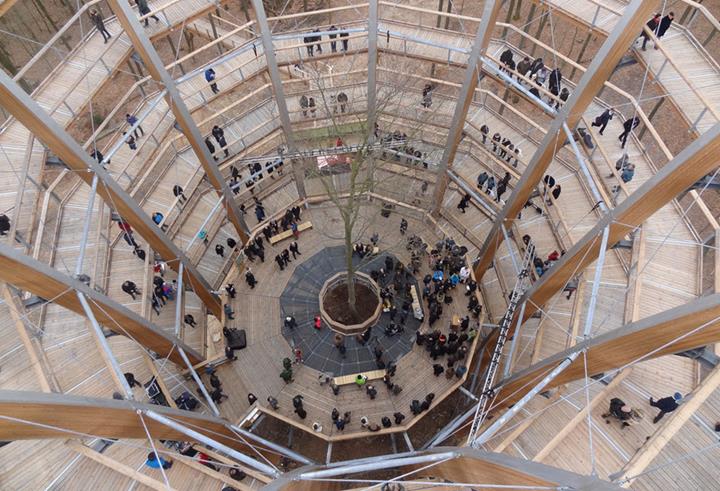

Wieża widokowa Steigerwald (© WIEHAG GmbH)

Projekt klienta

8. marca 2018

Niemcy RSTAB Konstrukcje drewniane Kratowe konstrukcje wsporcze

Inwestor	Bayerische Staatsforsten AöR www.baysf.de
Architekt	Biuro architektoniczne Josef Stöger www.architekt-stoeger.de
Planowanie, analiza statyczno-wytrzymałościowa, konstrukcja	WIEHAG GmbH www.wiehag.com
Analiza statyczno-wytrzymałościowa fundamentów	Ing.-Büro Wolf GmbH D-94036 Passau

Wieża widokowa o wysokości 40 m znajduje się w Ebrach (Górna Frankonia), w sercu Steigerwald. Steigerwald jest, po Spessart, drugim największym obszarem lasu liściastego w Bawarii. 300-letnie buki, jedne z najstarszych w Niemczech, wznoszą się ku niebu na wysokość ponad 40 m.

Po przejściu około 500 m po ścieżce wśród drzew, zwiedzający mogą wejść na wieżę, korzystając z rampy w kształcie ślimaka. Będąc już na szczycie, turyści mogą podziwiać niespotykany widok na światowe dziedzictwo kulturalne rejonu Steigerwald.

Konstrukcja

Wieża ma kształt ściętego stożka, rozszerzającego się ku górze. Średnica zewnętrzna przy podstawie wieży wynosi około 20 m, a na górze około 32 m. Główne elementy podpierające to 12 zakrzywionych dźwigarów z drewna klejonego, które są ustawione symetrycznie, po obwodzie, co 30°.

Zewnętrzna drewniana konstrukcja w kształcie ślimaka jest przymocowana do drewnianych podpór stalową belką wspornikową. Na wysokości około 12 m znajduje się platforma podparta przez ukośne, stalowe stężenia.

Platforma widokowa na samym szczycie wieży składa się ze stalowych belek wspornikowych, biegnących do środka oraz podłużnic z drewna klejonego, leżących pomiędzy deskami.

Konstrukcję usztywnia sieć stalowych stężeń ukośnych i pierścieni, biegnąca po obwodzie.
