Torre mirador en el sendero sobre los árboles del bosque de Steigerwald

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

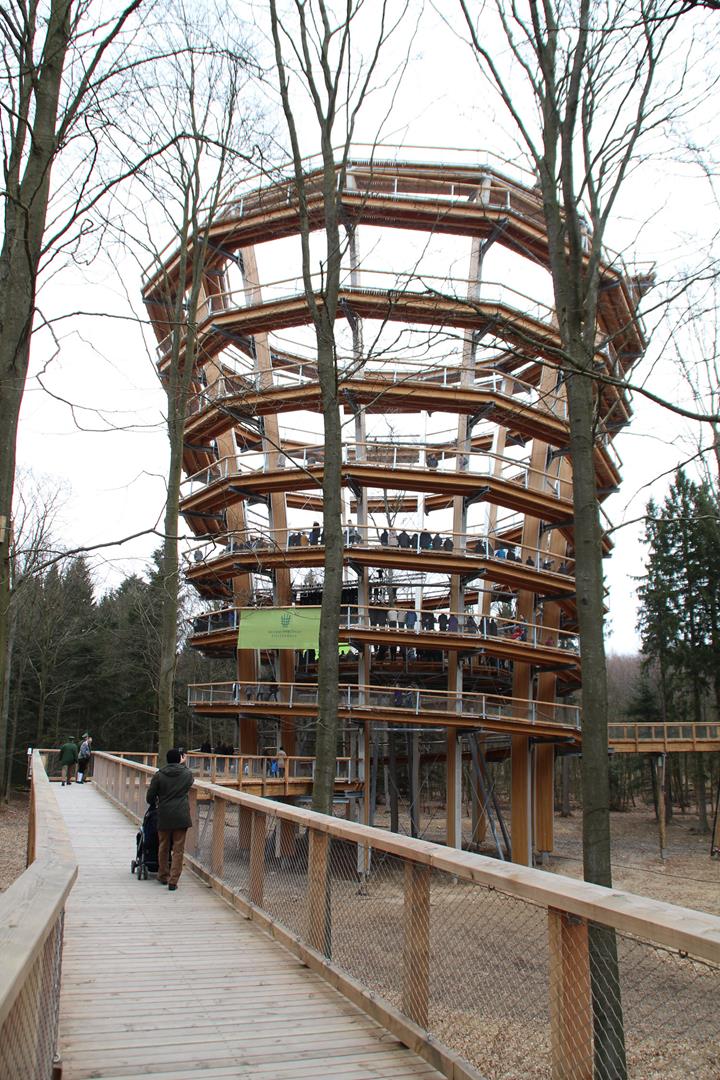

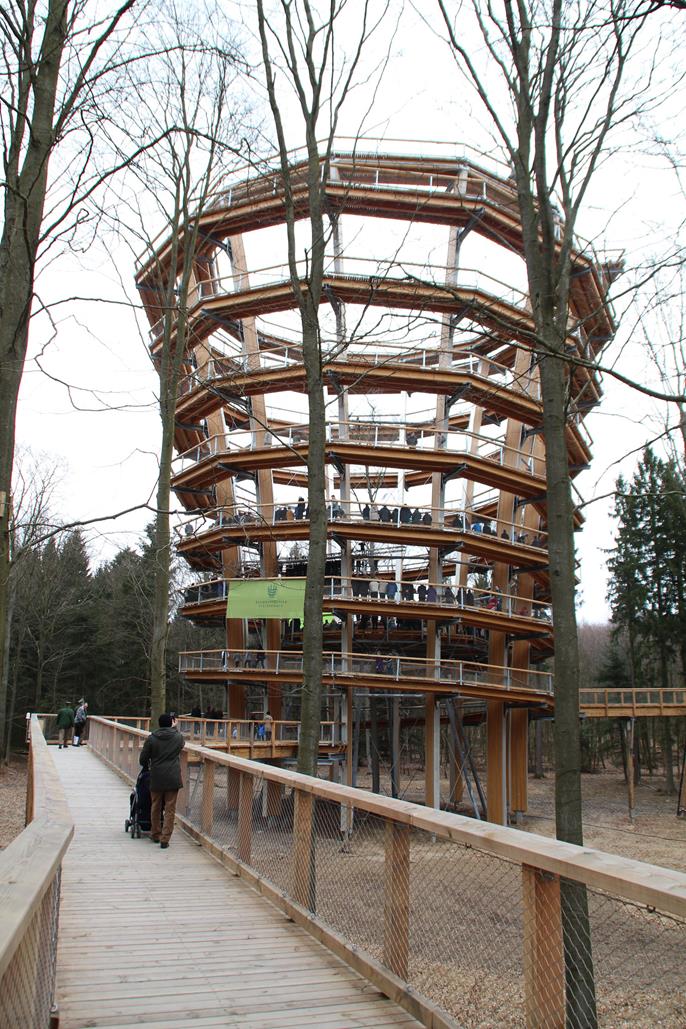

La torre mirador, con una altura de más de 40 m, se encuentra en Ebrach (Alta Franconia), en el corazón de Steigerwald. El bosque de Steigerwald es, después del de Spessart, la segunda área forestal de hoja caduca más grande de Baviera. Las hayas de 300 años, entre las más antiguas de Alemania, se elevan en el cielo a más de 40 metros.

Inversor Bayerische Staatsforsten AöR
www.baysf.de
Arquitecto Architekturbüro Josef Stöger
stoeger-koelbl.de
Planificación, ingeniería estructural y construcción WIEHAG GmbH
www.wiehag.com
Análisis estructural de las cimentaciones Ing.-Büro Wolf GmbH
D-94036 Passau, Alemania

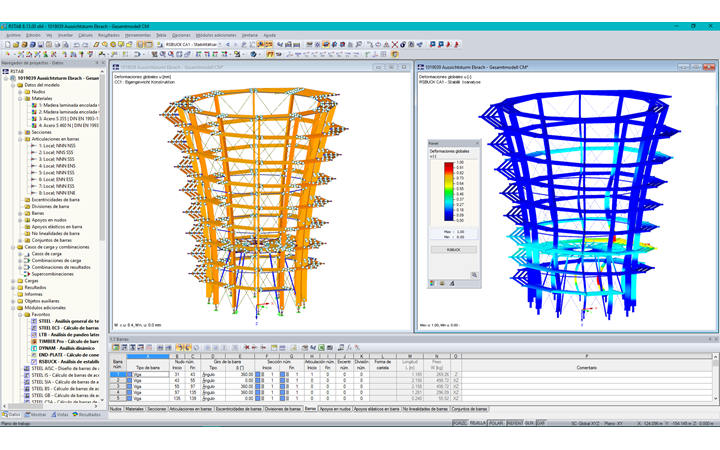

Modelo

Después de caminar a lo largo de la senda por las copas de los árboles de 500 m de largo, los visitantes pueden usar la rampa en espiral para subir por la torre. Una vez en la cima, los visitantes pueden disfrutar de una vista excepcional sobre el patrimonio cultural mundial del Steigerwald.

Estructura

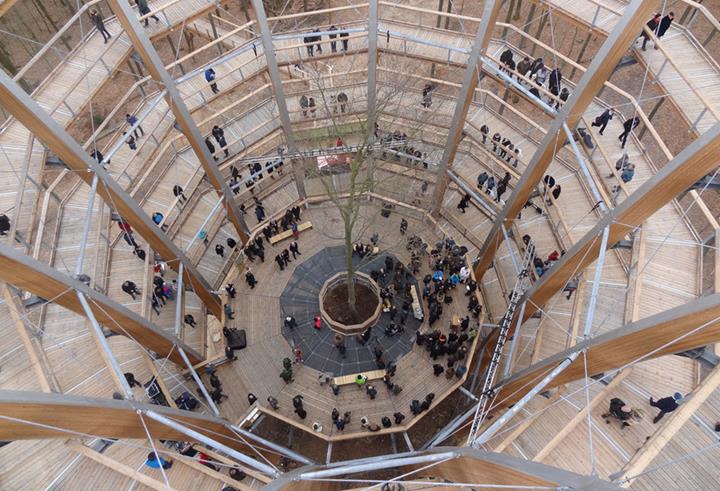

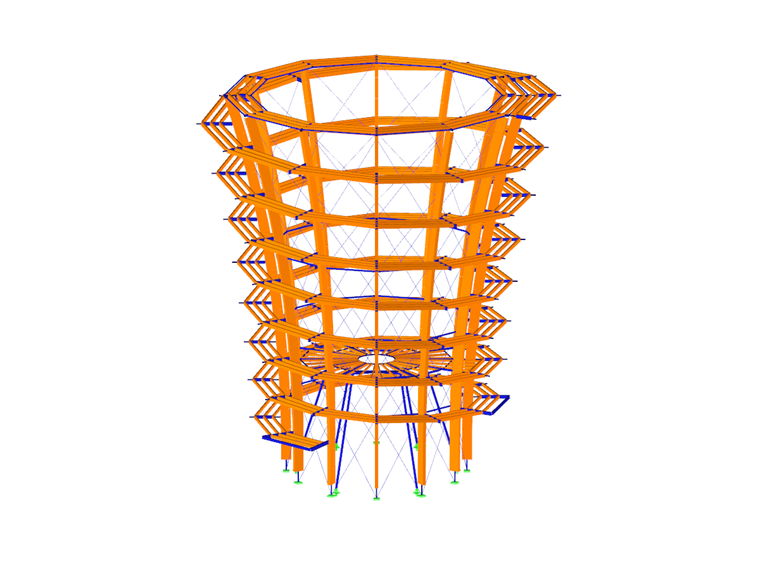

La torre mirador tiene la forma de un tronco de cono que se abre hacia arriba. En la base de la torre, el diámetro exterior es de unos 20 m y en la parte superior a unos 32 m. Los elementos de apoyo principales forman 12 cerchas curvas de madera laminada encolada, que se disponen de forma simétrica rotacional con una diferencia angular de 30º.

La estructura espiral exterior compuesta de madera se fija mediante vigas de acero en voladizo a los apoyos de madera. A una altura de unos 12 m hay una tarima en medio que está apoyada en riostras diagonales hechas de acero.

La plataforma mirador en la parte superior de la torre se compone de vigas de acero en voladizo, sobresaliendo hacia el interior y de zancas de madera laminada encolada longitudinales que quedan en medio con un entarimado de tablones.

La estructura está rigidizada por una red circunferencial compuesta por diagonales de acero y estructuras en forma de anillo.

Ubicación del proyecto
