木结构观景塔 Baumwipfelpfad Steigerwald

客户项目

2018年03月8日

Germany RSTAB 木结构 塔架结构

投资单位 Bayerische Staatsforsten AöR
www.baysf.de
建筑设计 Architectural office Josef Stöger
stoeger-koelbl.de
结构设计、计算与施工 WIEHAG GmbH
www.wiehag.com
基础设计 Ing.-Büro Wolf GmbH
D-94036 Passau

长度: ~ 38,0 m | 宽度: ~ 38,0 m | 高度: ~ 41,0 m | 重量: ~ 274 t

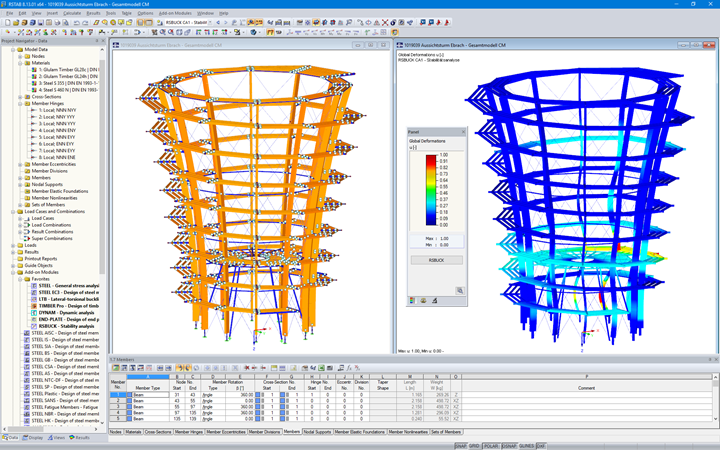

节点数目: 1245 | 杆件数目: 1957 | 材料种类: 4 | 截面类型: 45

该木结构观景塔高度约 40 多米,项目位于德国巴伐利亚州 oberfränkischen Ebrach 的 Steigerwald 山上。 Steigerwald 山区是巴伐利亚州第二大的阔叶森林地区。 这里生长着该州最古老的有大约 300 年树龄,高度达到了 40 多米的山毛榉树。

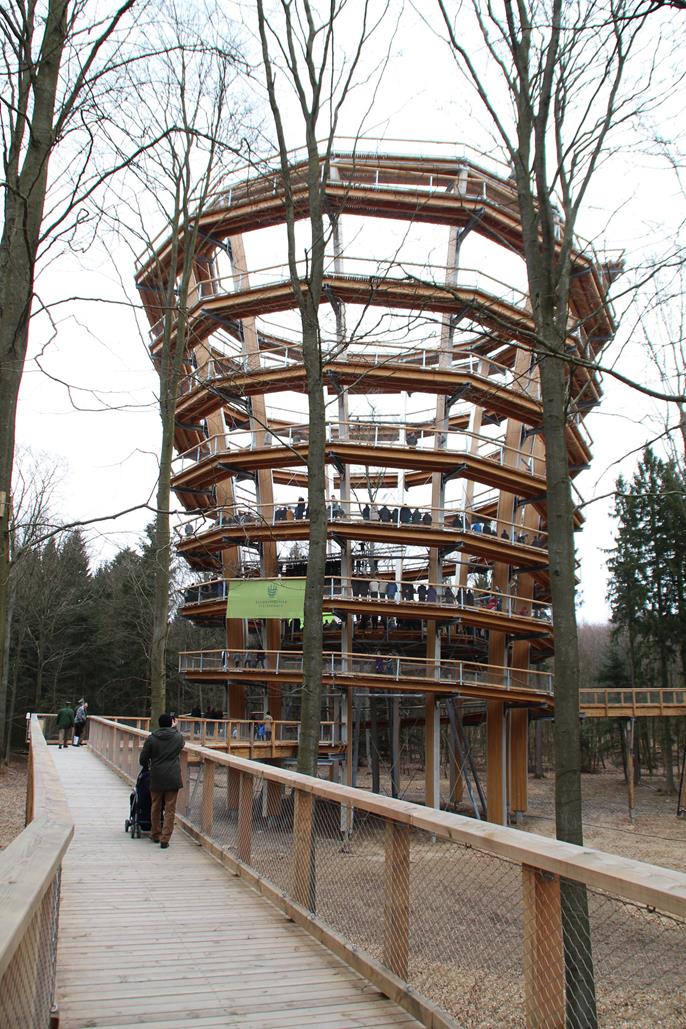

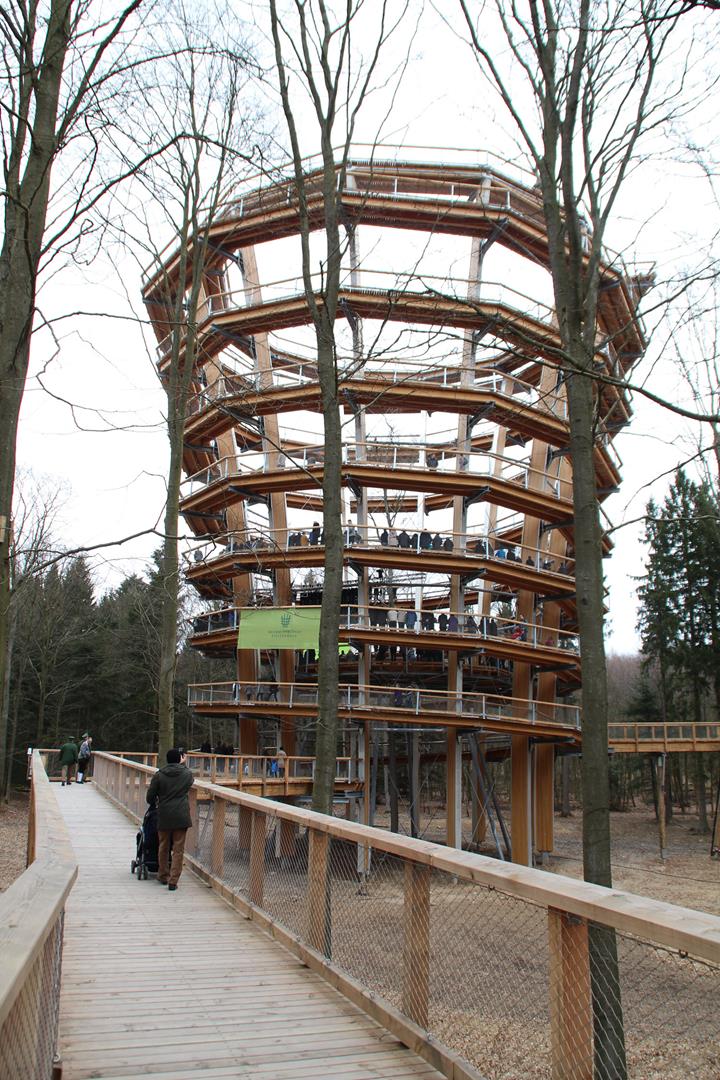

游客沿着 500 多米树冠步道向上漫步,可以到达一个四十米高的观景塔。 在观景塔顶部的观景平台上可以欣赏世界文化遗产之一的 Steigerwald 的茂密森林。

建筑结构

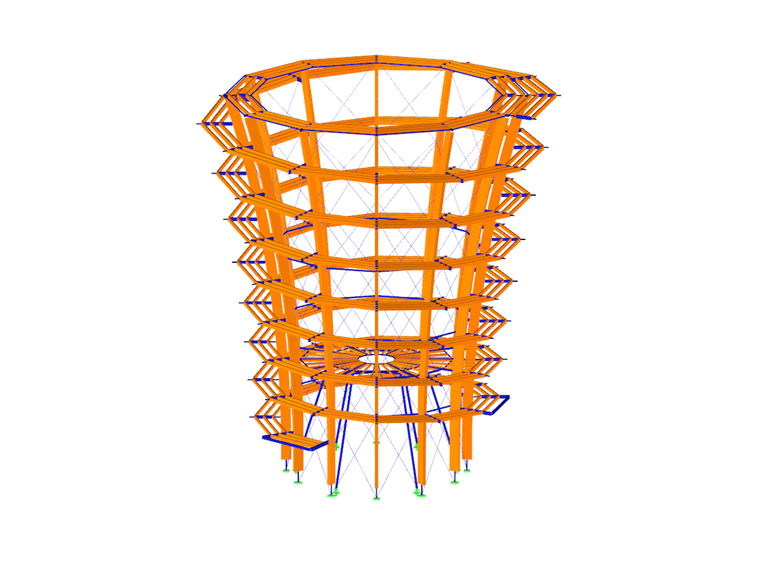

观景塔的建筑外形看上去像一个向上倒置的平截圆锥体。 观景塔的底部外直径大约 20 米,塔顶直径达到 32 米。 结构的外环由 12 根呈轴对称等间距倾斜放置的胶合层板木柱构成,木结构主承重柱延外侧布置,其对应中心点扭转倾斜角最大差异为 30°。

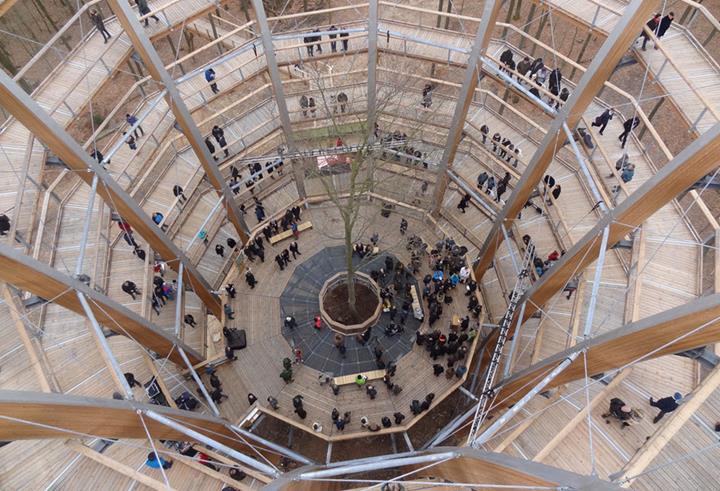

位于观景塔内圈外侧的环形木结构栈道主要由钢结构梁与木结构柱组成其承重体系。 在 12 米高度位置,布置有游客休息平台,平台通过与斜向钢结构柱连接并固定。

观景塔的顶层承重结构为由径向向内伸出的钢结构悬臂梁组成,悬臂梁与木结构柱刚接。悬臂梁的上部是纵向的木结构梁,并在其上部铺设木结构板材。

整个观景塔的支撑系统由环绕在圆塔周围的柱间钢结构交叉支撑和环形结构组成。
