Torre panoramica tra gli alberi di Steigerwald a Ebrach, Germania

Calcolato con Dlubal Software

  • Progetto cliente

Progetto cliente

Questo articolo è stato tradotto da Google Traduttore

Visualizza il testo originale

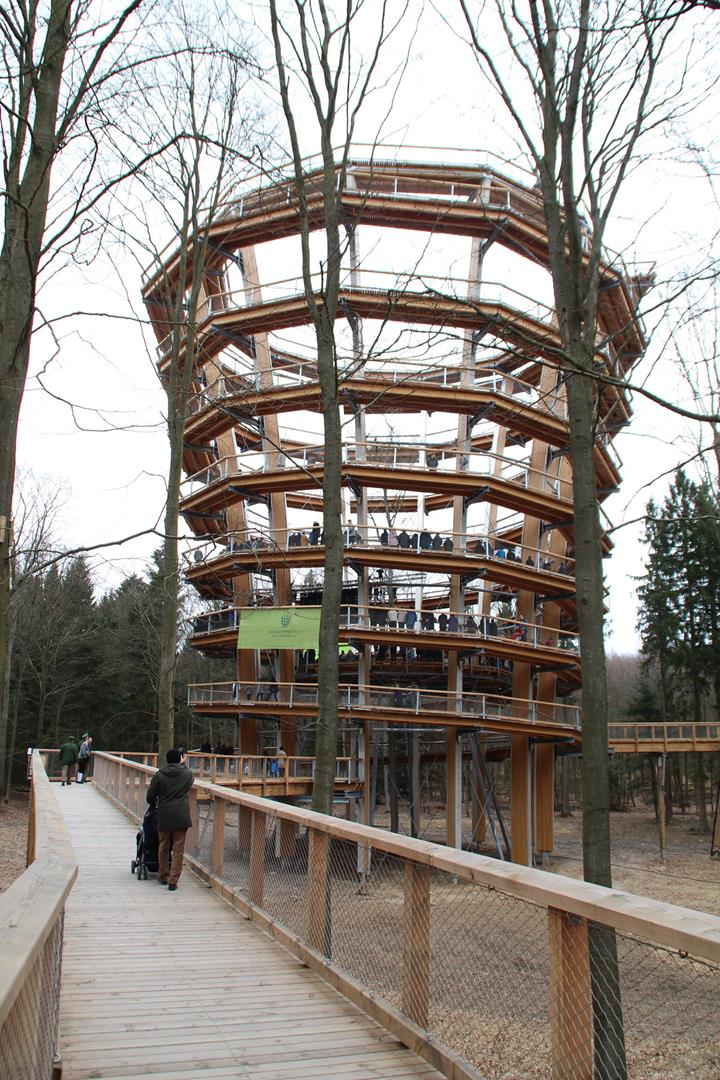

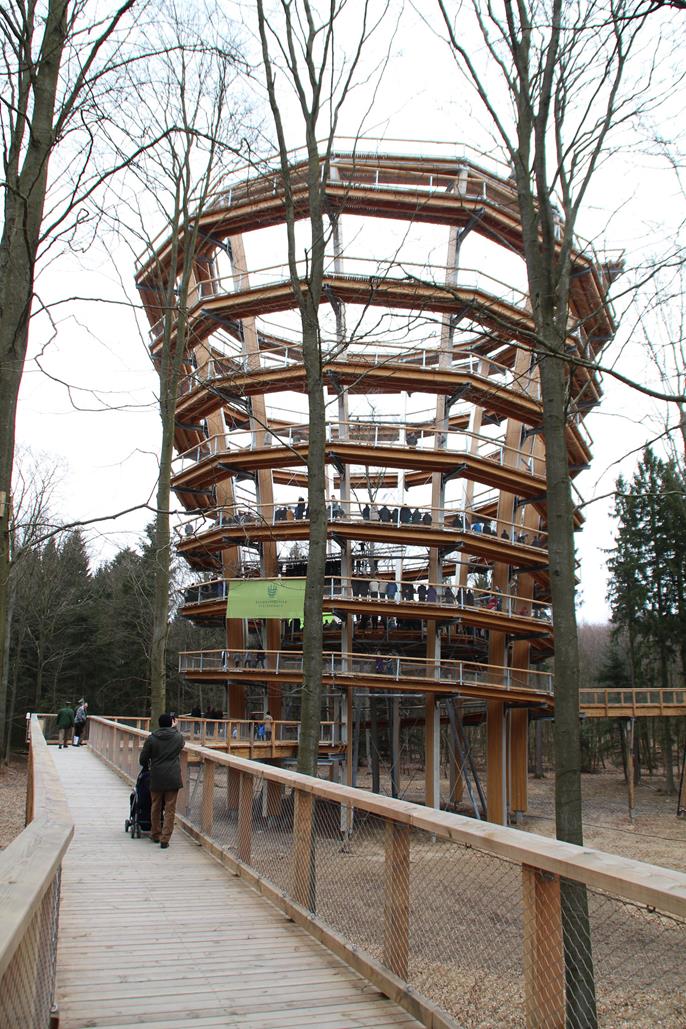

La torre panoramica che si trova a Ebrach, nel cuore della regione di Steigerwaldcon (Alta Franconia), ha un'altezza di più di 40 m. La foresta di Steigerwald è, dopo quella di Spessart, la seconda foresta decidua della Baviera. Qui si trovano faggi plurisecolari tra i più antichi in Germania, con altezze che raggiungono anche i 40 metri.

Committente Bayerische Staatsforsten AöR
www.baysf.de
Architettura Architectural office Josef Stöger
stoeger-koelbl.de
Pianificazione, ingegneria strutturale, costruzione WIEHAG GmbH
www.wiehag.com
Analisi strutturale delle fondazioni Ing.-Büro Wolf GmbH
D-94036 Passau

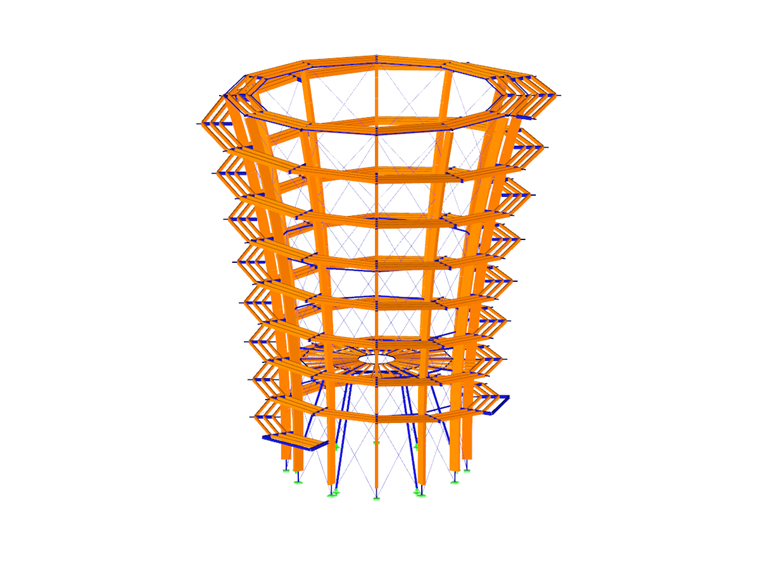

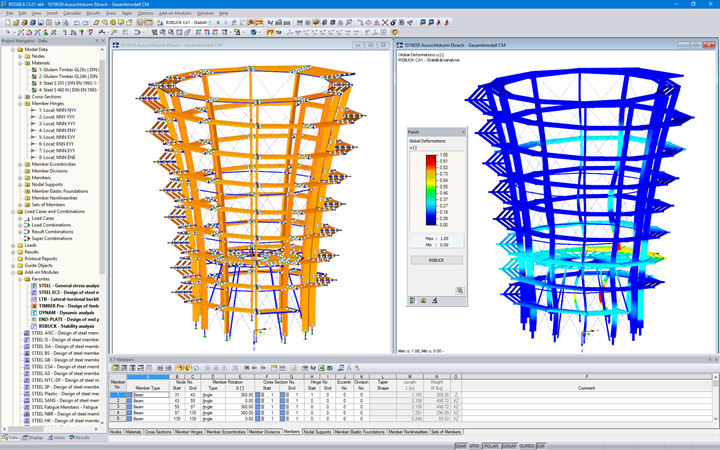

Modello

Dopo aver camminato tra le cime degli alberi, lungo un di sentiero di 500 metri, i visitatori possono salire sulla torre utilizzando una comoda rampa a spirale. Una volta arrivati alla sommità della torre, li attende una vista unica sul patrimonio culturale mondiale di Steigerwald.

Struttura

La torre panoramica ha la forma di un tronco di cono che si apre verso l'alto. Alla base della torre, il diametro esterno misura quasi 20 m, mentre nella parte superiore è di circa 32 m. Gli elementi portanti principali sono 12 travi reticolari in legno lamellare disposte simmetricamente in cerchio ed hanno una spaziatura angolare di 30°.

La struttura in legno della spirale esterna poggia su delle travi a sbalzo in acciaio, ancorate alle colonne portanti. Nella parte interna della torre, ad un'altezza di circa 12 m, vi è un piano intermedio sostenuto da controventi diagonali in acciaio.

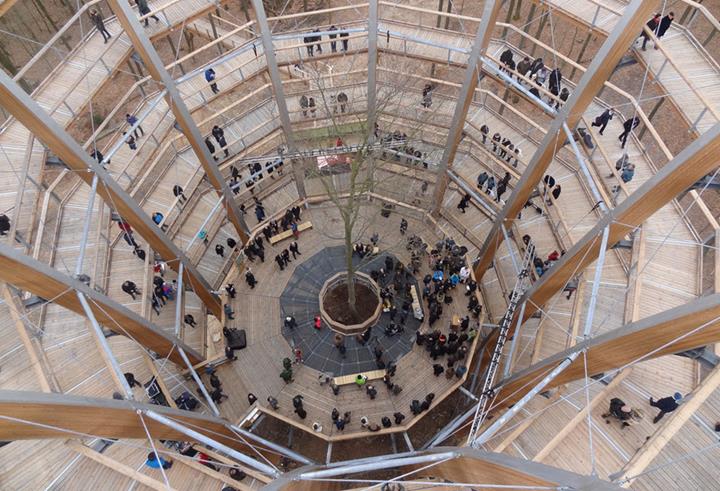

Sulla sommità della torre, troviamo la piattaforma di osservazione che è stata realizzata con travi a sbalzo in acciaio, sporgenti all'interno, e con longheroni longitudinali in legno lamellare di collegamento, il tutto ricoperto con tavolato.

La struttura è irrigidita da una fascia perimetrale costituita da diagonali e strutture ad anello in acciaio.
