Aussichtsturm am Baumwipfelpfad Steigerwald

Realisiert mit Dlubal Software

  • Kundenprojekt

Kundenprojekt

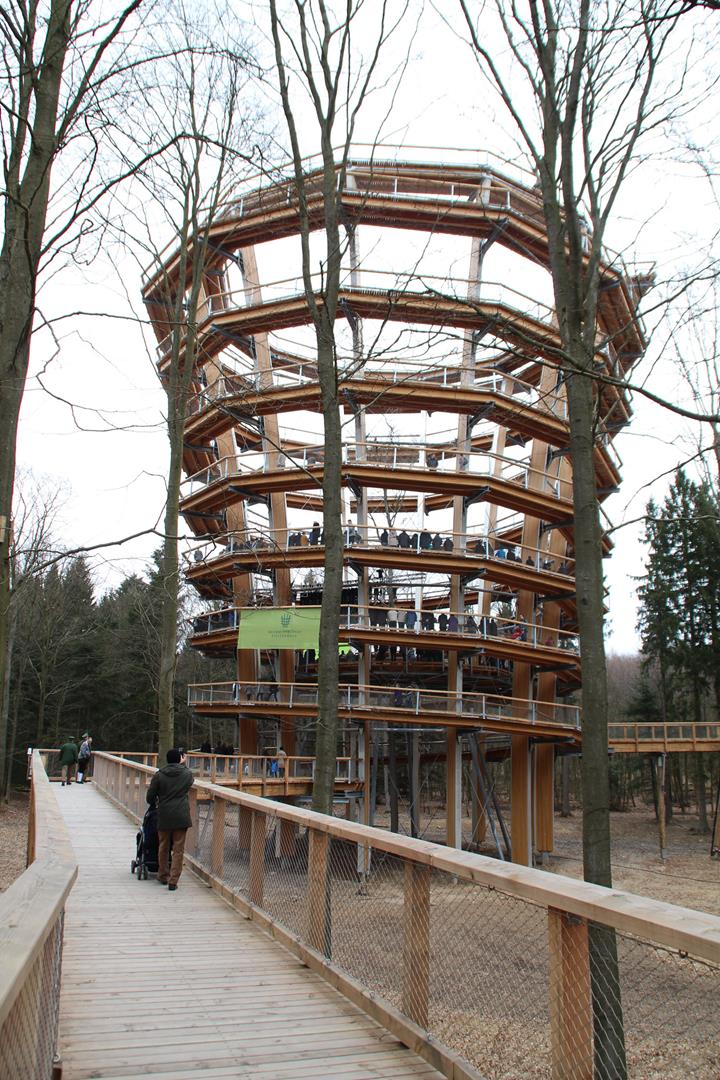

Der über 40 m hohe Aussichtsturm steht im oberfränkischen Ebrach, im Herzen des Steigerwaldes. Der Steigerwald ist nach dem Spessart das zweitgrößte Laubwaldgebiet Bayerns. Hier ragen über 300 Jahre alte Buchen, mit die ältesten der Republik, mehr als 40 Meter in den Himmel.

Auftraggeber Bayerische Staatsforsten AöR
www.baysf.de
Architekt Architekturbüro Josef Stöger
stoeger-koelbl.de
Planung, Statik und Ausführung WIEHAG GmbH
www.wiehag.com
Statik Fundamente Ing.-Büro Wolf GmbH
D-94036 Passau

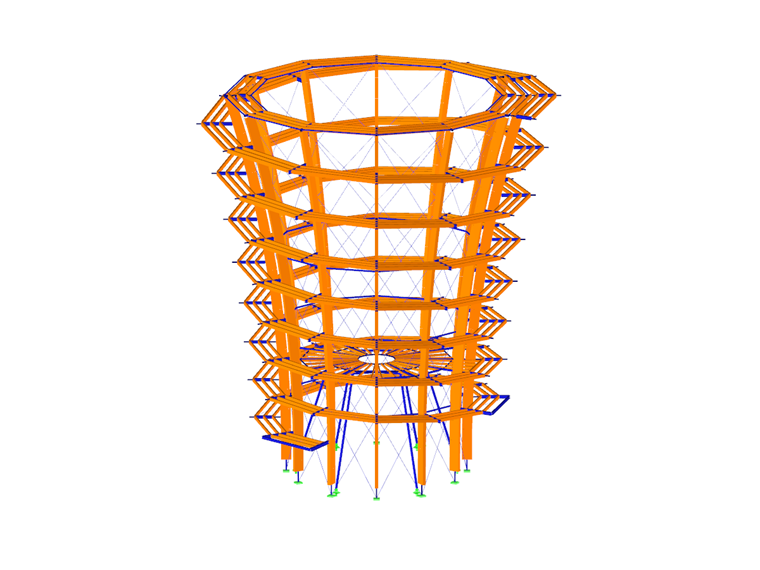

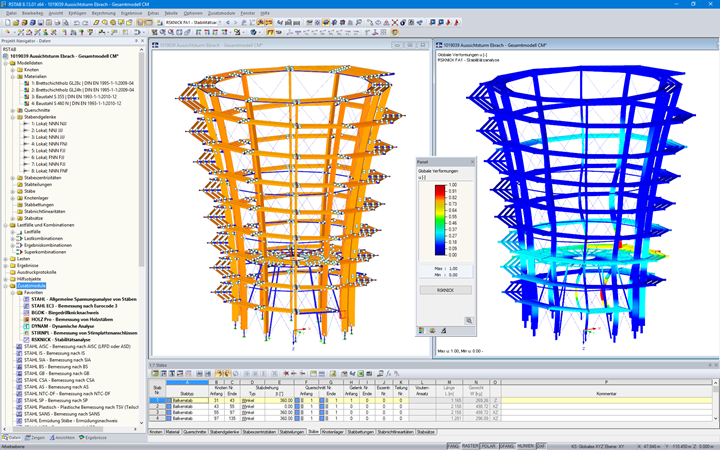

Modell

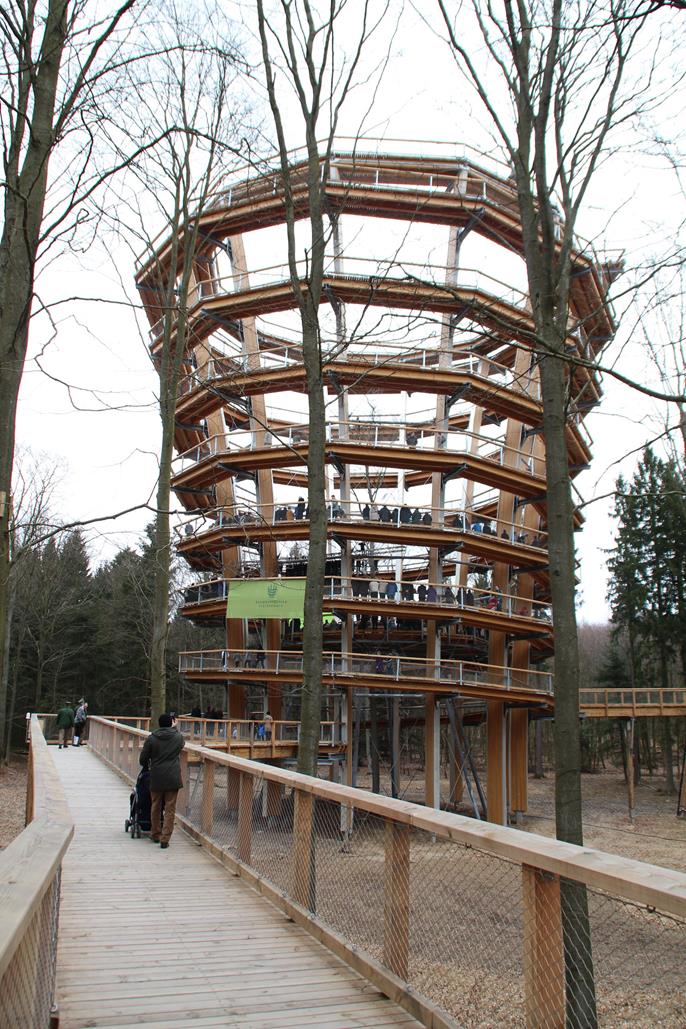

Nachdem die Besucher einen über 500 m langen Baumwipfelpfad passiert haben, können sie auf einer spiralförmigen Rampe den Turm erklimmen. Oben angelangt, kann man den einmaligen Blick über das Weltkulturerbe Steigerwald genießen.

Konstruktion

Der Aussichtsturm hat die Form eines nach oben aufgeweiteten Kegelstumpfes. Am Turmfuß beträgt der Außendurchmesser ca. 20 m und am Turmkopf ca. 32 m. Die Haupttragelemente bilden 12 gebogene BSH-Binder, welche in einem Winkelunterschied von 30° rotationssymmetrisch aufgestellt sind.

Die außenliegende Wendelkonstruktion aus Holz ist über Stahlkragträger an den Holzstützen befestigt. In ca. 12 m Höhe befindet sich ein Zwischenpodest, das auf Stahlschrägstützen aufgeständert ist.

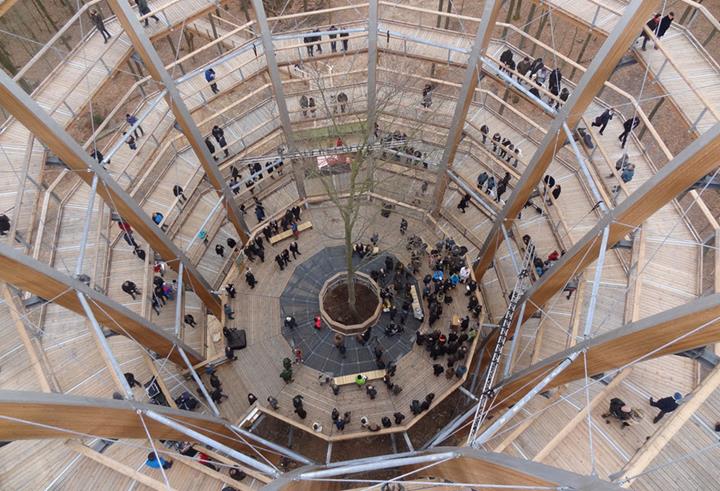

Die Aussichtsplattform am Turmkopf besteht aus nach innen auskragenden Stahlträgern und dazwischenliegenden BSH-Längsträgern mit Bohlenbelag.

Ein ringsum laufendes Netz aus Stahldiagonalen und horizontale Ringkonstruktionen sorgen für die räumliche Aussteifung des Turms.
