Macallan Distillery, Шотландия

Проект заказчика

Заказчик Edrington Group
www.edrington.com
Генеральный подрядчик Robertson Construction Group
www.robertson.co.uk
Инжиниринг Arup
www.arup.com
Деревянная конструкция крыши и инжиниринг WIEHAG GmbH
www.wiehag.com
Архитекторы Rogers Stirk Harbour + Partners
www.rsh-p.com
Стальная конструкция SHS Stahlverarbeitung GmbH

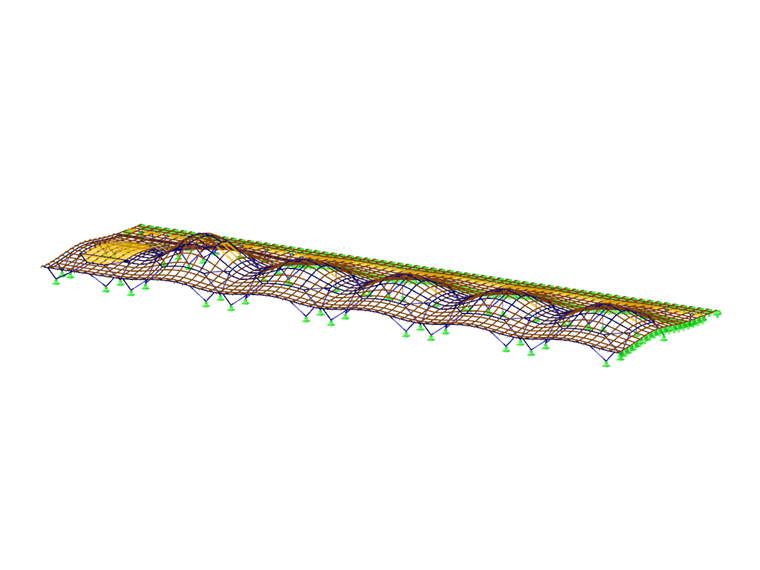

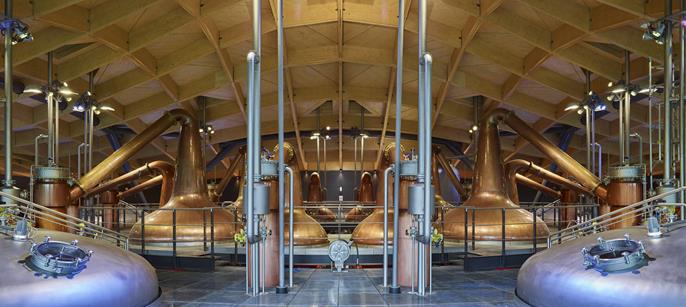

После трех лет строительства новое производство знаменитого шотландского производителя виски Macallan было завершено в мае 2018 года. Здание компании имеет оригинальную конструкцию крыши, которая прекрасно вписывается в окружающий ландшафт. Зеленая крыша покрывает пространство длиной более 200 м. Она состоит из пяти куполов с конусным куполом.

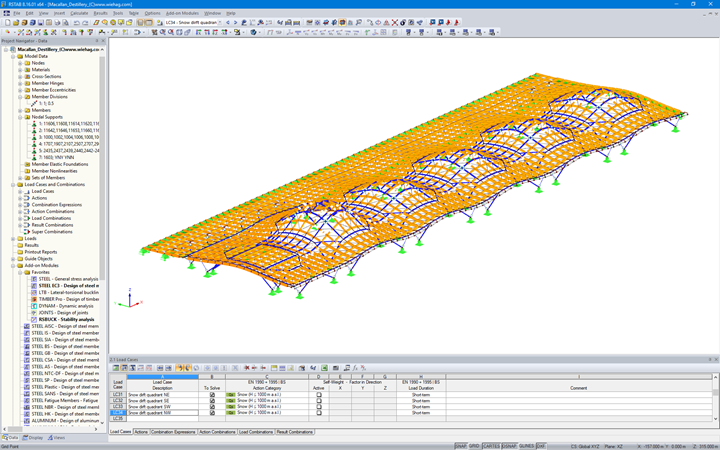

WIEHAG GmbH применила RSTAB для выполнения расчета и проектирования деревянной конструкции крыши. Кроме того, компания отвечала за планирование, изготовление и монтаж крыши.

Конструкция

Габаритные размеры нового ликеро-водочного завода составляют 207 м х 63 м. Высота крыши варьируется от прибл. 3 м на карнизах до прибл. 15 м на вершине. Над производственными помещениями расположены четыре купола равной высоты, пятый более высокий купол находится над выставочным залом и центром для посетителей.

Пять куполов имеют размеры в плане этажа 27 м х 27 м. Изогнутые, сегментированные сверху и снизу и обрезанные клеёные балки соединены со сварными профилями коробчатого сечения. Из-за высокой нагрузки стальные коробчатые профили были также использованы для впадин между куполами. По эстетическим соображениям, они облицованы деревянными панелями.

В общей сложности на крыше было использовано 1800 клeёных балок. Вся конструкция опирается на основу из стальной рамы, выполненной заказчиком, которая расположена на железобетонной плите перекрытия. Крыша имеет базовый архитектурный модуль 3 м х 3 м. Балки сегментируются соответственно и повторяют ее наклон, в соответствии с положением купола. В продолжении куполов расположены наклонные и сегментированные клеёные балки, которые соединены со стальной каркасной конструкцией фасада.
