2018-10-22

Destylarnia Macallan, Szkocja

W maju 2018 roku, po trzech latach budowy, ukończono nowy budynek znanego szkockiego producenta whisky, firmy Macallan. Budynek charakteryzuje się niezwykłą konstrukcją dachu, która doskonale wpisuje się w otaczający go krajobraz.

1360x

Drewniana konstrukcja dachu

Do przeprowadzenia analizy drewnianej konstrukcji dachu, firma WIEHAG GmbH wykorzystała program RSTAB. Ponadto, firma była odpowiedzialna za planowanie, produkcję oraz montaż dachu.

Konstrukcja

Ogólne wymiary nowej destylarni wynoszą 679 stóp x 207 stóp. Wysokość dachu waha się od ok. 10 stóp na okapie do ok. 49 stóp na górze. W ramach produkcji rozmieszczone są cztery kopuły o jednakowej wysokości, piąta wyższa kopuła w salonie z płaskim dachem i centrum dla odwiedzających.

Pięć kopuł ma w rzucie wymiary 89 m x 80 m. Składają się one z belek z drewna klejonego warstwowo, pojedynczo zakrzywionych, dzielonych na segmenty i odpowiednio dociętych w górnej oraz dolnej części, połączonych ze spawanymi przekrojami skrzynkowymi. Ze względu na duże obciążenia, w zagłębieniach pomiędzy kopułami również wykorzystano przekroje skrzynkowe wykonane ze stali. Dla uzyskania lepszego efektu wizualnego, elementy te pokryto drewnianymi płytami.

Łącznie do konstrukcji dachu wykorzystano 1800 belek z drewna klejonego warstwowo. Cała konstrukcja jest podparta na stalowej podkonstrukcji szkieletowej, przygotowanej także przez klienta i posadowionej na betonowej płycie fundamentowej. Podstawową architektoniczną konstrukcją dachu jest raster o wymiarach 10 stóp x 10 stóp. Belki są odpowiednio podzielone na segmenty, których nachylenie jest odpowiednio dopasowane do kopuły. W przedłużeniu kopuł znajdują się ponownie belki z drewna klejonego warstwowo, także nachylone i podzielone na segmenty, które łączą się ze stalową konstrukcją szkieletową fasady.

Klient	Grupa Edrington www.edrington.com
Generalny wykonawca	Robertson Construction Group www.robertson.co.uk
Inżynieria	Arup www.arup.com
Konstrukcja drewnianego dachu i inżynieria	WIEHAG GmbH www.wiehag.com
Architekci	Rogers Stirk Harbour + Partnerzy rhp.com
Stalowa podkonstrukcja	SHS Stahlverarbeitung GmbH

Specyfikacja projektu

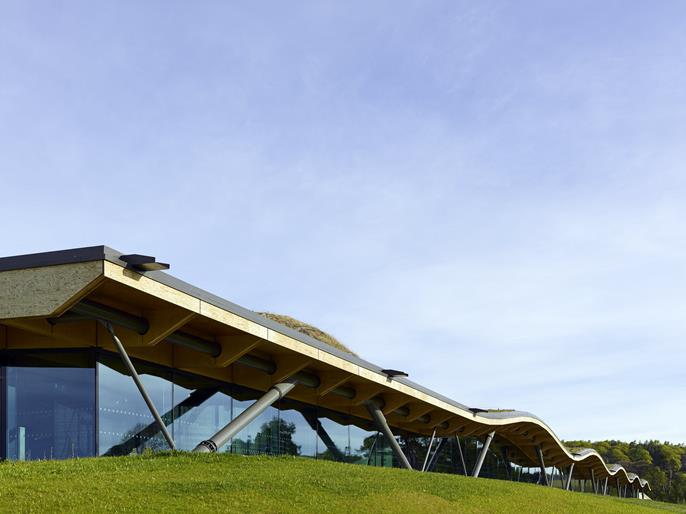

Macallan Destillerie, Schottland | WIEHAG GmbH | www.wiehag.com | © Mark Power Magnum Photos

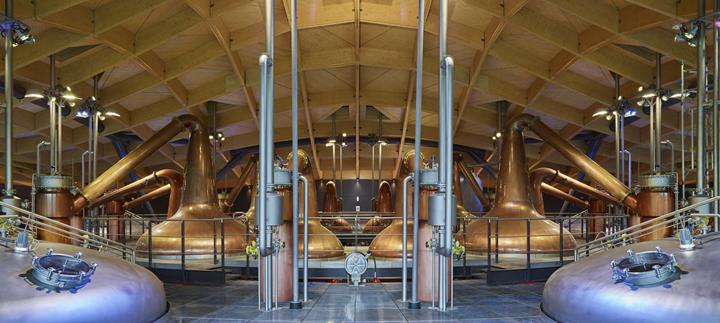

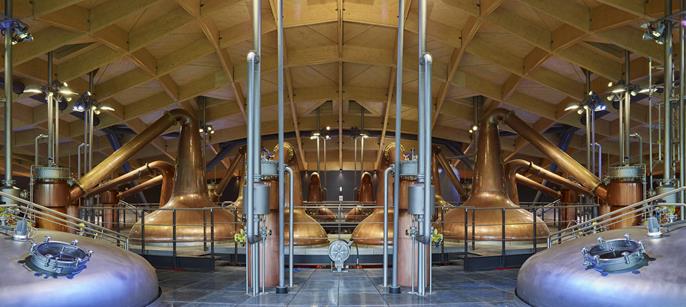

Widok wnętrza | Macallan Destillerie, Schottland | WIEHAG GmbH | www.wiehag.com | © Mark Power Magnum Photos

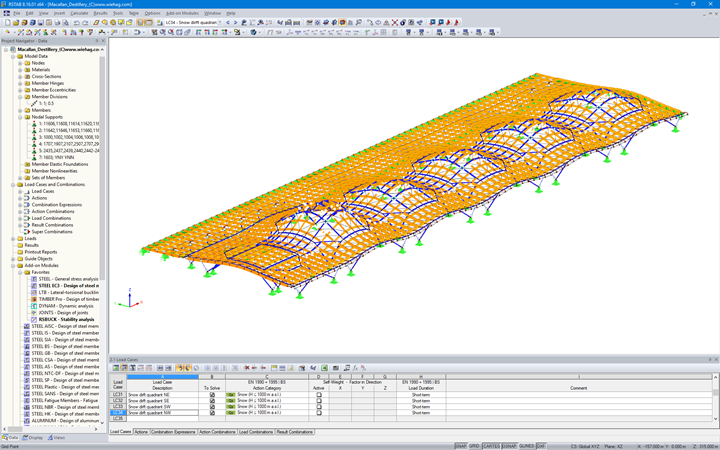

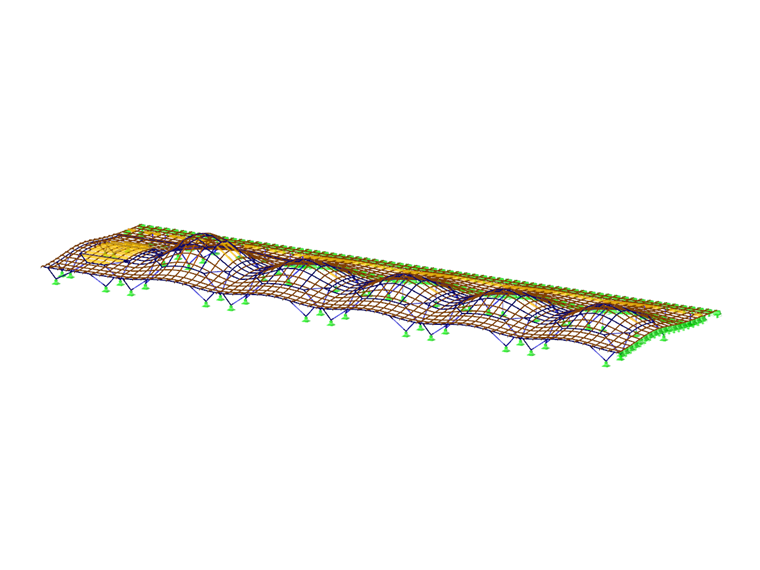

Model do analizy statyczno -wytrzymałościowej w programie RSTAB | Destylarnia Macallan, Szkocja | WIEHAG GmbH | www.wiehag.com

Dane modelu

Liczba węzłów 2061

Liczba prętów 5282

Ilość przypadków obciążenia 20

Ilość KO 264

Liczba kombinacji wyników 4

Ciężar całkowity 879,693 t

Wymiarowanie 207,500 x 63,276 x 20,125 m

Wersja programu 8.17.01
