Destilería Macallan, Escocia

Proyecto de cliente

Cliente Edrington Group
www.edrington.com
Contratista general Robertson Construction Group
www.robertson.co.uk
Ingeniería Arup
www.arup.com
Construcción del techo de madera e ingeniería WIEHAG GmbH
www.wiehag.com
Arquitectos Rogers Stirk Harbour + Partners
www.rsh-p.com
Infraestructura de acero SHS Stahlverarbeitung GmbH

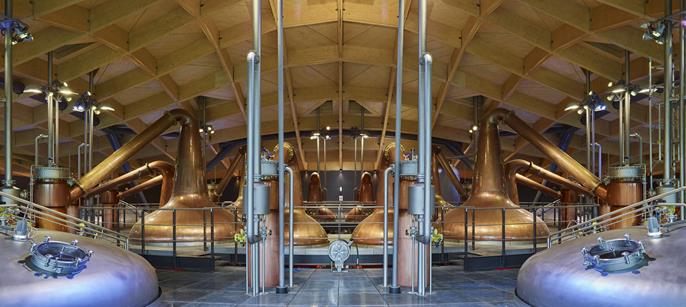

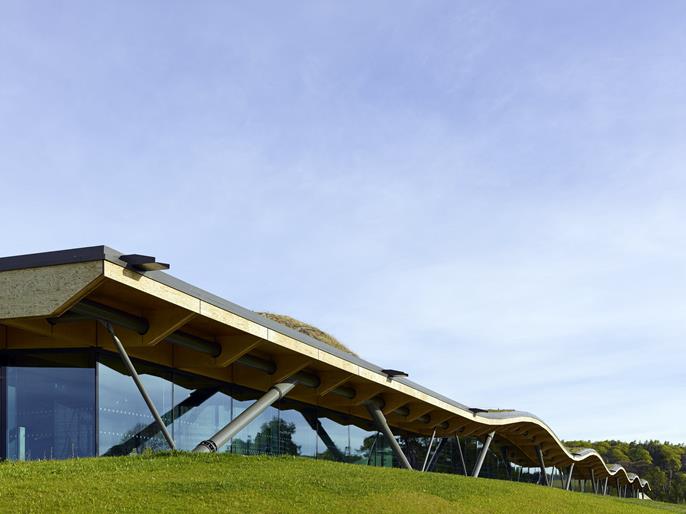

Después de tres años de construcción, en mayo de 2018 concluyó la nueva producción del reconocido fabricante de whisky escocés Macallan. El edificio de la empresa posee una estructura de techo espectacular que se integra perfectamente en el paisaje circundante. El techo verde, con más de 200 metros de longitud, está formado por cinco cúpulas con un alero de forma cónica.

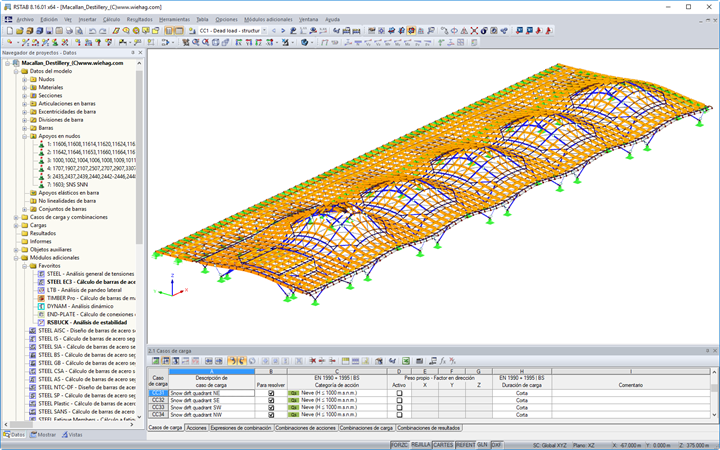

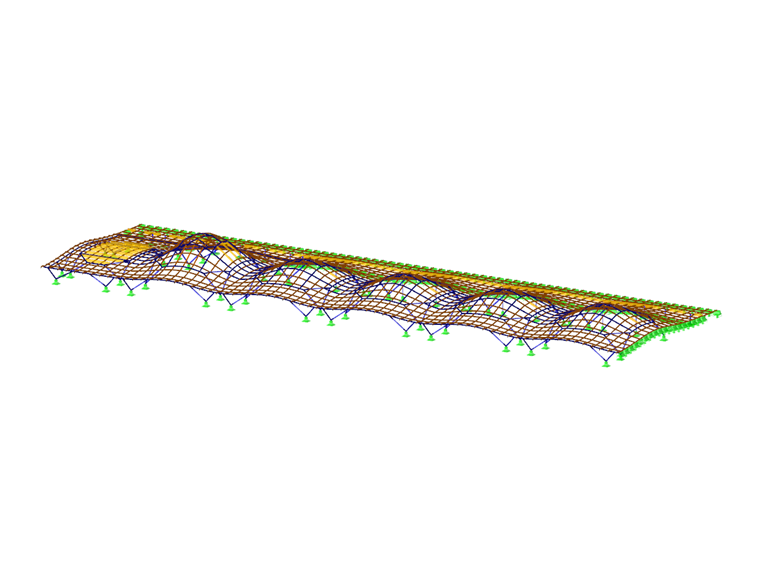

WIEHAG GmbH utilizó RSTAB para realizar el análisis estructural de la construcción del techo de madera. Es más, la empresa fue la responsable de la planificación, la fabricación y el montaje del techo.

Construcción

Las dimensiones de la nueva destilería alcanzan un total de 207 m x 63 m. La altura del techo varía desde unos 3 m en el alero hasta unos 15 m en la parte superior. La zona de producción dispone de cuatro cúpulas de igual altura, la quinta más alta se encuentra en la sala de exposiciones y en el centro de visitantes.

Las cinco cúpulas tienen unas dimensiones de 27 m x 27 m en el plano de la planta. Las vigas de madera laminada encolada, de curvatura simple, que forman las partes superior e inferior, se encuentran segmentadas y cortadas, y están conectadas a perfiles huecos en cajón soldados.  Como consecuencia de las grandes cargas, también se utilizaron los perfiles huecos en cajón de acero en las zonas de transición del techo entre las cúpulas, los cuales se revistieron con paneles de madera por razones ópticas.

En el techo se utilizaron un total de 1.800 vigas laminadas encoladas. La estructura completa se apoya sobre una infraestructura de armazón de acero suministrada por el cliente que se encuentra encima de una losa de hormigón. La arquitectura del techo ocupa una rejilla de 3 m x 3 m. Las vigas se segmentan en consecuencia y siguen su inclinación según la posición de la cúpula. En la extensión de las cúpulas, se colocan vigas de madera laminada encolada inclinadas y segmentadas, que se conectan a la estructura de armazón de acero de la fachada.
