Lihovar Macallan, Skotsko

Projekt zákazníka

Investor Edrington Group
www.edrington.com
Generální dodavatel Robertson Construction Group
www.robertson.co.uk
Realizace Arup
www.arup.com
Konstrukce dřevěné střechy WIEHAG GmbH
www.wiehag.com
Architekti Rogers Stirk Harbour + Partners
www.rsh-p.com
Podpůrná ocelová konstrukce SHS Stahlverarbeitung GmbH

Po třech letech výstavby byl v květnu 2018 dokončen nový objekt lihovaru proslulého výrobce skotské whisky Macallan. Budova má velkolepou střešní konstrukci perfektně zapadající do okolní krajiny. Zelená střecha překlenuje více než 200 m. Sestává z pěti kopulí se zužující se klenbou.

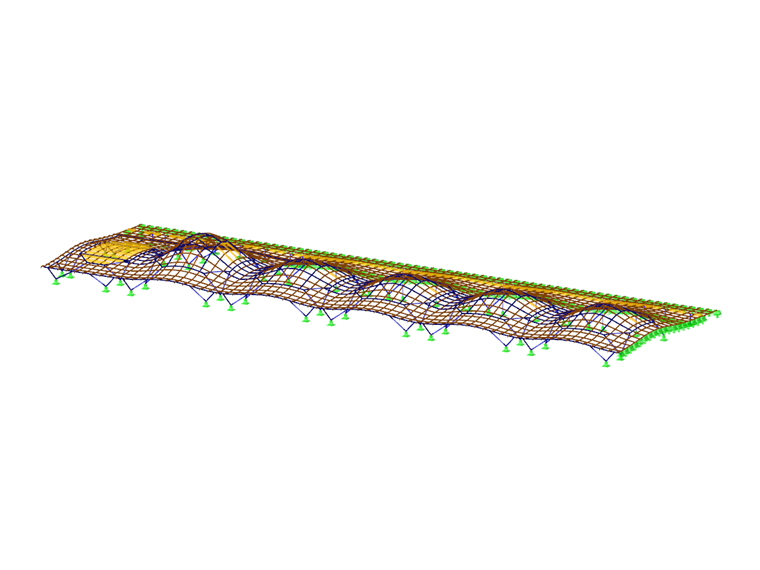

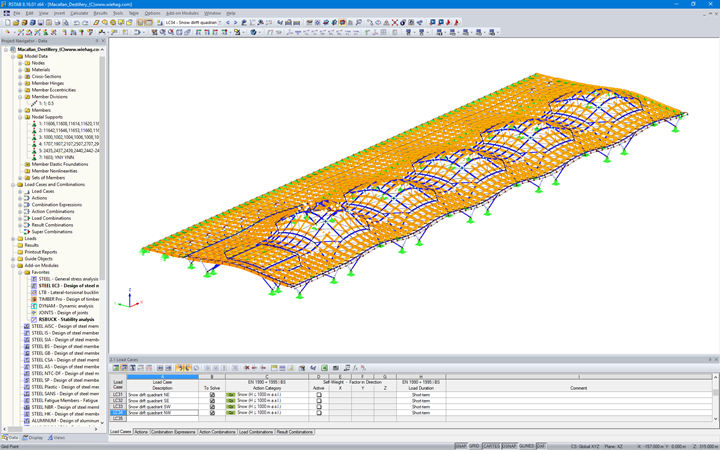

Společnost WIEHAG GmbH použila program RSTAB pro statickou analýzu dřevěné konstrukce střechy. Tato společnost měla také na starosti projekt, výrobu a montáž střechy.

Konstrukce

Celkové rozměry nového lihovaru jsou 207 m x 63 m. Výška střechy se pohybuje přibližně od 3 m u okapu až po 15 m ve vrcholu. Čtyři stejně vysoké kopule zastřešují výrobu, nejvyšší pátá je nad výstavním prostorem a návštěvnickým centrem.

Všech pět kopulí má půdorysné rozměry 27 m x 27 m. Jednoduše zakřivené členěné a na koncích seříznuté lepené lamelové nosníky jsou připojeny k dutým ocelovým profilům. Také ve snížených částech střechy mezi kopulemi se díky vysokému namáhání používají duté ocelové profily. Z vizuálních důvodů jsou obloženy dřevěnými panely.

Celkem bylo ve střeše použito 1 800 lepených nosníků. Celá konstrukce je podepřena ocelovou rámovou konstrukcí dodanou zákazníkem, která je umístěna na betonové podlahové desce. Konstrukce střechy má základní rastr o rozměrech 3 m x 3 m. Trámy jsou podle něho členěny a sledují sklon podle polohy kopule. V prodloužení klenby jsou uspořádány šikmé a členěné lepené nosníky, které jsou spojeny s ocelovou rámovou konstrukcí fasády.
