Destilaria Macallan, Escócia

Projeto de cliente da Dlubal

Cliente Edrington Group
www.edrington.com
Empreiteiro geral Robertson Construction Group
www.robertson.co.uk
Engenharia Arup
www.arup.com
Estrutura de cobertura em madeira e engenharia WIEHAG GmbH
www.wiehag.com
Arquitetos Rogers Stirk Harbour + Partners
www.rsh-p.com
Subestrutura em aço SHS Stahlverarbeitung GmbH

Depois de três anos construção, em maio de 2018 foi concluída a nova estrutura do renomado produtor de uísque Macallan. O edifício da empresa tem uma cobertura particular que se integra na perfeição na paisagem envolvente. A cobertura verde atravessa 200 metros de forma ondulada. Ela é constituída por cinco cúpulas com cobertura em consola cónica.

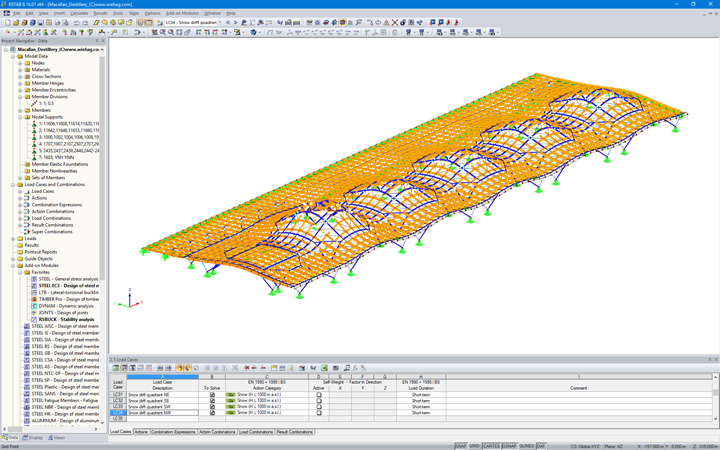

A empresa WIEHAG GmbH criou o cálculo estrutural da cobertura em madeira no RSTAB. Além disso, foi responsável pelo planeamento, a fabricação e a montagem da cobertura.

Estrutura

As dimensões globais da destiliaria nova são de 207 m x 63 m. A altura da cobertura varia de ca. de 3 m na caleira até 15 m no topo da cúpula mais alta. A zona de produção dispõe de quatro cúpulas com a mesma altura, uma quinta cúpula mais alta encontra-se na zona de exposição com cobertura plana e centro de visitas.

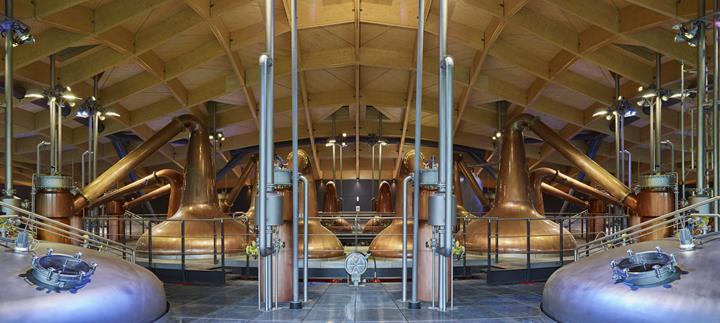

As cinco cúpulas têm as dimensões em planta de 27 m x 27 m. Aqui encontram-se vigas laminadas coladas de curvatura singular, segmentadas e recortadas nas partes superior e inferior, que estão unidas às secções em caixão soldadas. Nas depressões entre as cúpulas são também aplicadas secções em caixão de aço devido ao carregamento elevado. Estas foram revestidas com placas de madeira por razões estéticas.

No total foram utilizadas 1800 vigas de madeira laminada colada na cobertura. Toda a estrutura está apoiada numa subestrutura de pórtico em aço, que está assente numa laje de betão. A cobertura tem uma grelha arquitetónica de base com 3 m x 3 m. As vigas estão respetivamente segmentadas e seguem a sua inclinação de acordo com a posição na cúpula. Na extensão das cúpulas foram novamente colocadas vigas de madeira laminada colada curvadas e segmentadas, que se juntam à estrutura porticada em aço da fachada.
