苏格兰麦卡伦新建酿酒厂
客户项目
经过大约三年的建造，著名的苏格兰麦卡伦威士忌酒厂的新建筑在 2018 年 5 月完工。 完美嵌入周围环境的酒厂大楼有着壮观的屋顶结构。 绿色屋面如微波起伏，长达 200 米。 它由五个带遮阳篷的拱形结构组成。
| 投资商 |
Edrington Group www.edrington.com |
| 总承包商 |
Robertson Construction Group www.robertson.co.uk |
| 结构设计 |
Arup www.arup.com |
| 木结构屋顶和设计 |
WIEHAG GmbH www.wiehag.com |
| 建筑学 |
Rogers Stirk Harbour + Partners www.rsh-p.com |
| 钢结构部分设计 | SHS Stahlverarbeitung GmbH |
模型

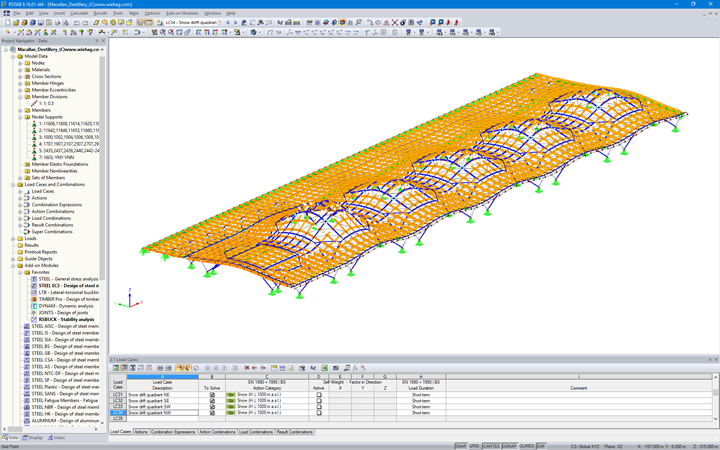

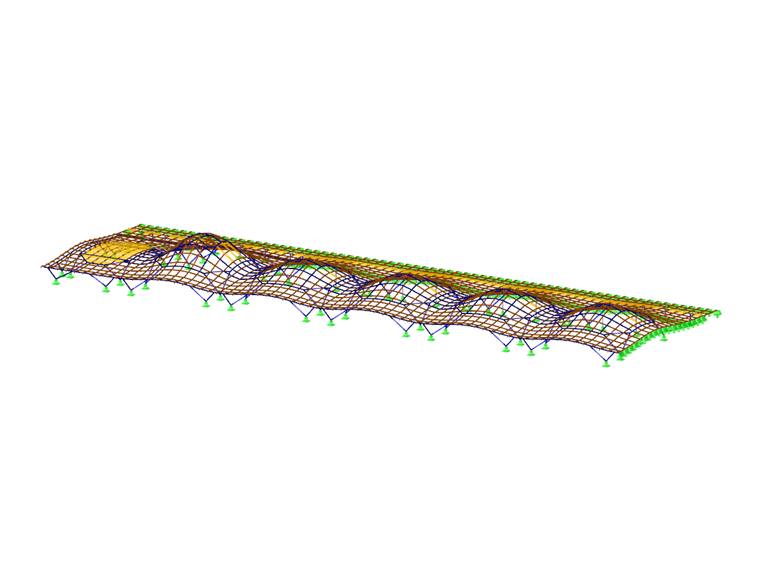

公司 WIEHAG GmbH 在软件 RSTAB 中完成了木结构屋顶的力学计算。 此外他还负责屋顶的规划、制造和安装。
结构设计
新酿酒厂总尺寸为 207 米 x 63 米。 屋檐高约 3 米，在拱形结构最顶部高约 15 米。 四个高度相同的拱形结构是生产区域，展览区域和参观区域位于较高的第五个拱形结构以及平屋顶的下面。五个拱形结构的平面尺寸为 27 m x 27 m。 弯曲的层压胶合木板梁的各个分段和截断位置在上部和下部与空心型钢截面相互连接。 由于在耦合位置的荷载较大也采用空心截面型钢代替。 由于建筑的外观原因采用木结构板材对钢结构进行外表面装饰。
屋顶上总共安装了 1800 个胶合木梁。 总结构被位于混凝土板上的下部的钢结构支撑。 屋顶的基本建筑网格是 3m x 3m。 梁相应的分段，并对应于在拱顶相应位置的倾斜度。 拱顶延长部分也要弯曲并且布置分段的层压胶合木梁，与立面的钢结构桁架相连接。
项目位置
