Macallan Distillery, Scozia

Nel maggio 2018, dopo tre anni di costruzione, è stata completata la nuova sede produttiva del famoso produttore di whisky scozzese Macallan. Lo stabilimento ha un design della struttura del tetto particolare, e si integra perfettamente nel paesaggio circostante.

1397x

Struttura del tetto in legno

Per eseguire l'analisi strutturale del tetto in legno, WIEHAG GmbH ha utilizzato RSTAB. Inoltre, la società era responsabile della progettazione, della produzione e del montaggio del tetto.

Struttura

Le dimensioni complessive della nuova distilleria ammontano a 200 m x 40 m. L'altezza del tetto varia da ca. 3 m sulla grondaia fino a ca. 15 m in alto. Quattro cupole di uguale altezza sono disposte all'interno della produzione, una quinta cupola più alta nello show room con copertura piana e centro visitatori.

Le cinque cupole hanno le dimensioni di 89 piedi x 27 metri nella pianta del pavimento. Le rispettive travi lamellari a curvatura semplice, segmentate e tronche in alto ed in basso, sono state posizionate e collegate alle sezioni a cassone saldate. Nelle zone concave tra le cupole, a causa dell'elevato carico, sono state utilizzate sezioni a cassone in acciaio. Le stesse sono poi state rivestite con pannelli di legno per questioni estetiche.

Complessivamente, nel tetto, sono state utilizzate 1800 travi in legno lamellare. L'intera struttura poggia su di una sotto struttura intelaiata in acciaio, posizionata su una platea di cemento armato. Il tetto ha una griglia di base architettonica di 3 m x 3 m. Le travi sono state segmentate di conseguenza e seguono l'inclinazione della cupola. Le stesse travi, nel prolungamento delle cupole, sono collegate alla struttura intelaiata in acciaio della facciata.

Committente	Gruppo Edrington www.edrington.com
General Contractor	Robertson Construction Group www.robertson.co.uk
Engineering	Arup www.arup.com
Struttura della copertura in legno e Engineering	WIEHAG GmbH www.wiehag.com
Architettura	Rogers Stirk Harbour + Partners rshp.com
Sottostrutture in acciaio	SHS Stahlverarbeitung GmbH

Specifiche del progetto

Macallan Destillerie, Schottland | WIEHAG GmbH | www.wiehag.com | © Mark Power Magnum Foto

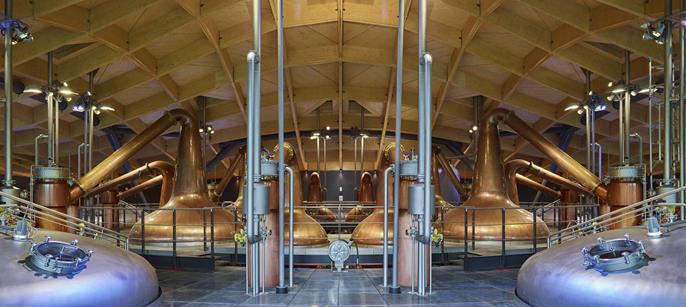

Vista interna | Macallan Destillerie, Schottland | WIEHAG GmbH | www.wiehag.com | © Mark Power Magnum Foto

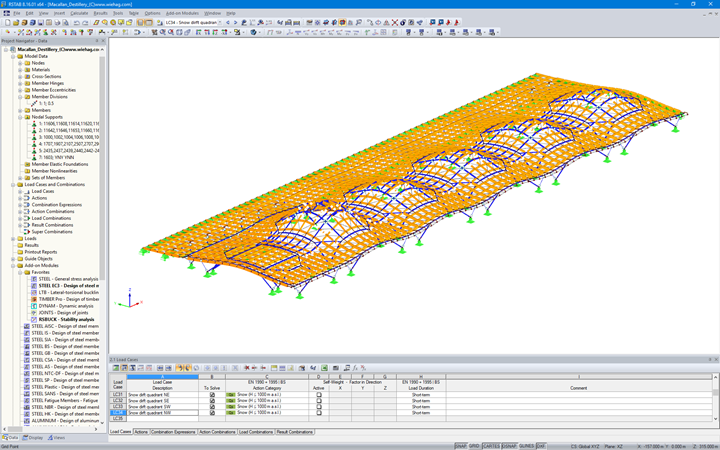

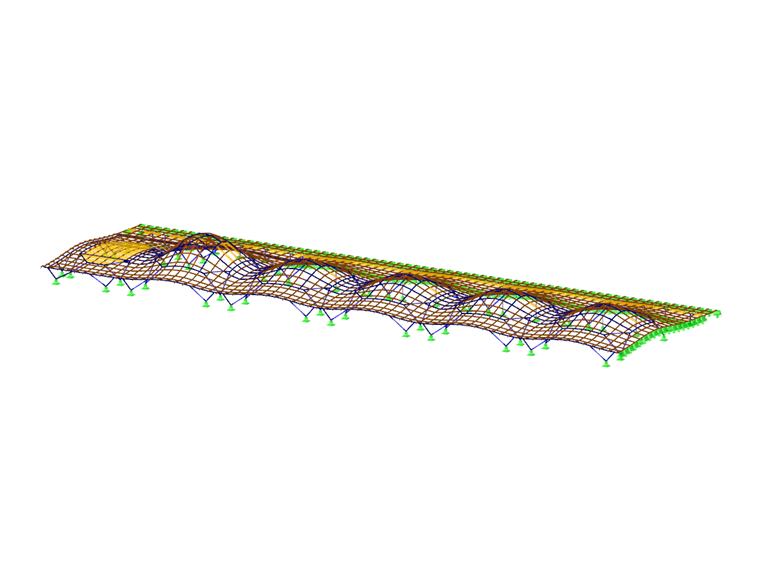

Modello di analisi strutturale in RSTAB | Distilleria Macallan, Scozia | WIEHAG GmbH | www.wiehag.com

Dati del modello

Numero di nodi 2061

Numero di aste 5282

Numero di casi di carico 20

Nr. di combinazioni di carico 264

Nr. di combinazioni di risultati 4

Peso totale 879,693 t

Dimensioni 207.500 x 63.276 x 20.125 m

Versione del programma 8.17.01
