Здание школы Шампань в Биле, Швейцария

Проект заказчика

Заказчик Город Биль, Швейцария
Архитектор Verve Architekten GmbH
www.verve-architekten.ch
Проектирование конструкций, огнестойкость Josef Kolb AG
www.kolbag.ch
Деревянные конструкции Renggli AG
www.renggli-international.com

Модель данных лестничного марша

Модульная конструкция школы будет сохраняться на данном месте только в течение восьми лет. По истечении этого периода 36 деревянных модулей, включая винтовые основания, могут быть полностью сняты и собраны на другом месте. Таким образом, возможна совершенно новая конфигурация этажей, планировка и дизайн. Простая, но функциональная конструкция имеет свои архитектурные особенности благодаря лестнице, расположенной спереди и изготовленной из деревянных решетчатых балок.

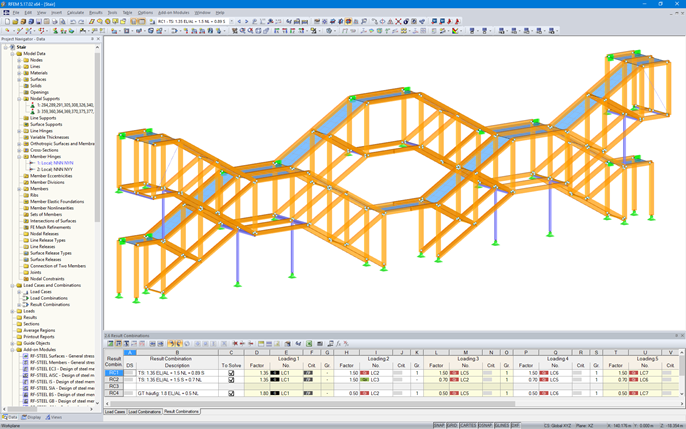

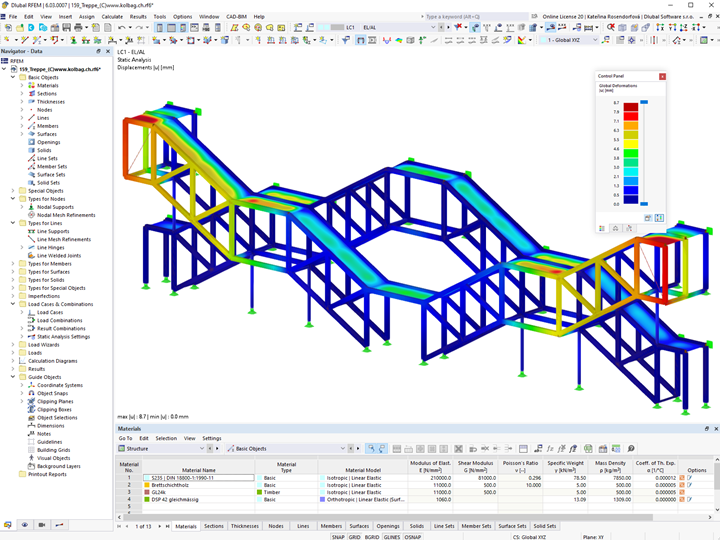

Инженеры Josef Kolb AG отвечали за проектирование конструкций и огнестойкость, они использовали RFEM для расчета конструкций.

Конструкция

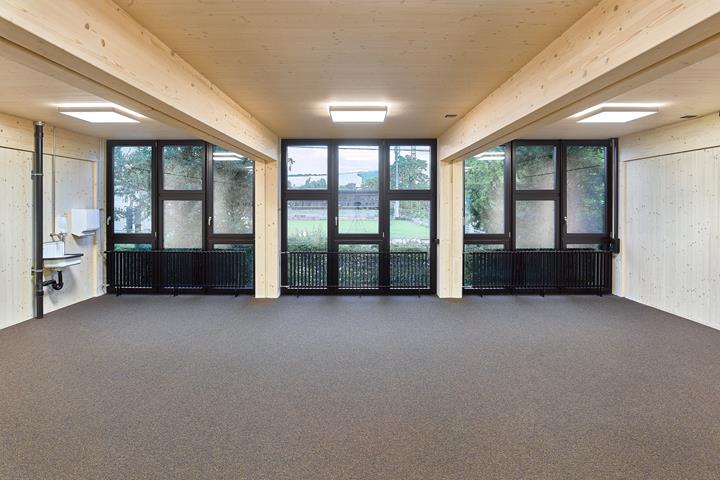

Несущие плиты и стены модульной конструкции выполнены из видимой поперечно-клеёной древесины. Все модули, включая ограждающие конструкции, двери, освещение, радиаторы и т. д., были полностью изготовлены на деревообрабатывающей фабрике Renggli AG. Это позволило смонтировать здание школы всего за четыре дня.

Все соединения конструкций, технические элементы и сети разработаны таким образом, чтобы по истечении времени их можно было легко разобрать.

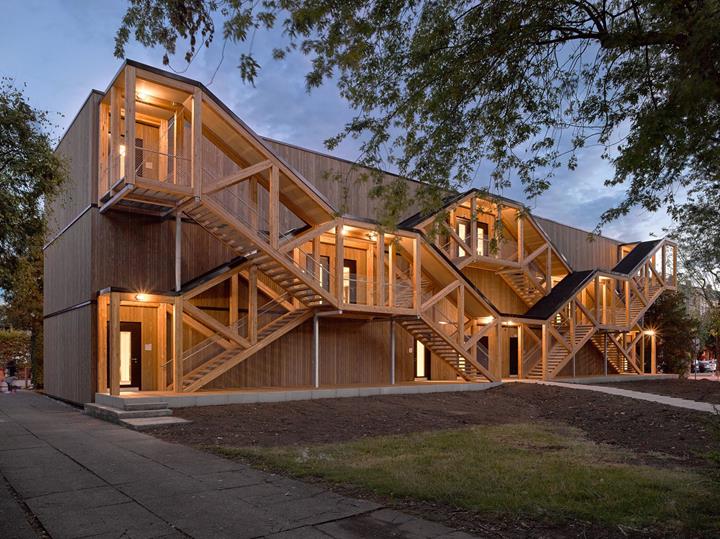

Выразительная лестница, размещенная спереди, представляет собой решетчатую конструкцию из клеёной древесины. Он опирается на тавровые балки и квадратные трубчатые опоры из стали. Узловые точки соединены друг с другом с помощью перфорированных листов и штифтов. Для ступеней и лестничных площадок использовались металлические профильные решетки.

Благодаря тому, что лестница открыта и не отапливается, модульное здание школы получилось не только функциональным, но и экономически эффективным.
