Scuola di Champagne a Biel, in Svizzera
Progetto cliente
-
01

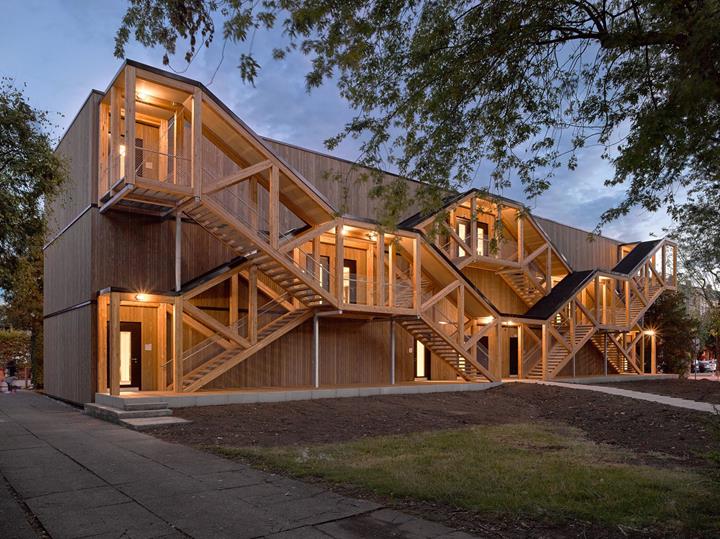

Immagine - Costruzione distintiva delle scale del "Edificio scolastico di Champagne" (© Fotografo Stefan Hofmann, Ph7, Biel)
-
01
Immagine - Scuola School Champagne a Biel, in Svizzera
-
01

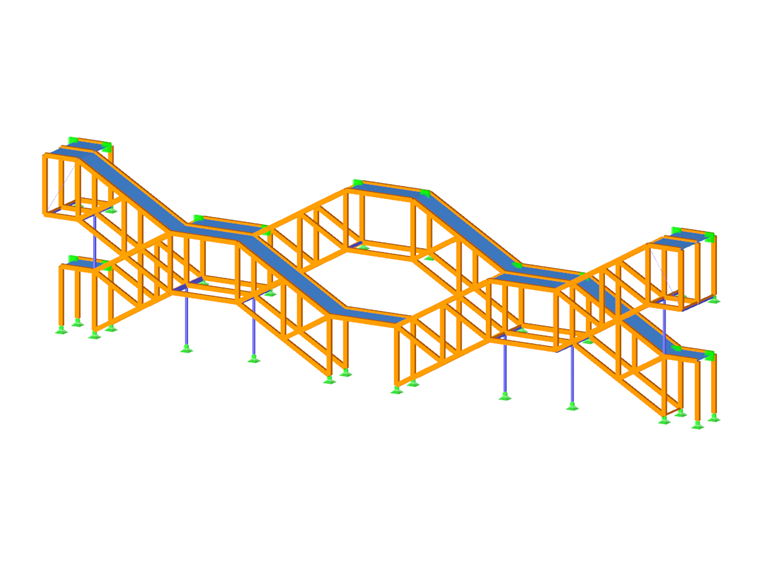

Immagine - Modello RFEM della costruzione di scale con travature reticolari in legno (© Josef Kolb AG)
-
01
Immagine - © Josef Kolb AG
-
01

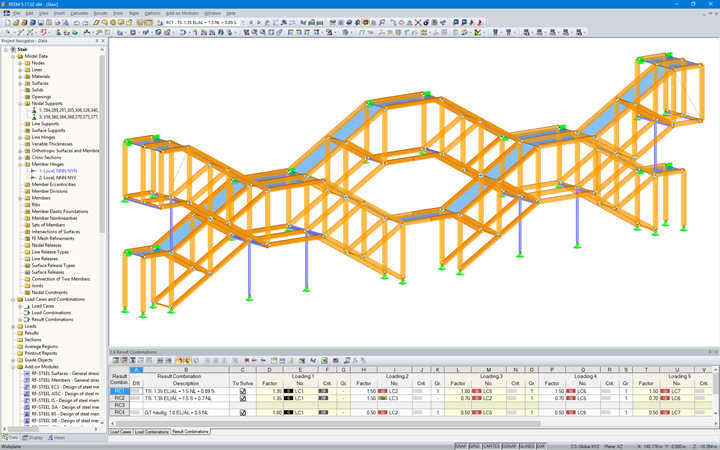

Immagine - RFEM Modello della struttura della scala realizzata con travature reticolari in legno | © Josef Kolb AG | www.kolbag.ch
-
03
Immagine - Modello RFEM della costruzione di scale con travature reticolari in legno (© Josef Kolb AG)
-
03
Immagine - Scuola School Champagne a Biel, in Svizzera
-
03
Immagine - Costruzione distintiva delle scale del "Edificio scolastico di Champagne" (© Fotografo Stefan Hofmann, Ph7, Biel)
-
03
Immagine - © Josef Kolb AG
-
03
Immagine - RFEM Modello della struttura della scala realizzata con travature reticolari in legno | © Josef Kolb AG | www.kolbag.ch
La struttura modulare della scuola rimarrà nella posizione attuale solo per otto anni. Dopo questo periodo, i 36 moduli in legno, comprese le fondazioni a vite, saranno rimossi e ricostruiti in un'altro luogo. Pertanto, saranno possibili sia una configurazione completamente nuova dei piani, sia la riprogettazione del piano terra. La struttura semplice ma funzionale include il punto particolare architettonico di spicco, la rampa di scale frontale, realizzata con travi reticolari in legno.
| Committente | Città di Biel, Svizzera |
| Architettura |
Verve Architekten GmbH www.verve-architekten.ch |
| Ingegneria strutturale, resistenza al fuoco |
Josef Kolb AG www.kolbag.ch |
| Struttura in legno |
Renggli AG www.renggli-international.com |
Dati modello delle scale
Modello

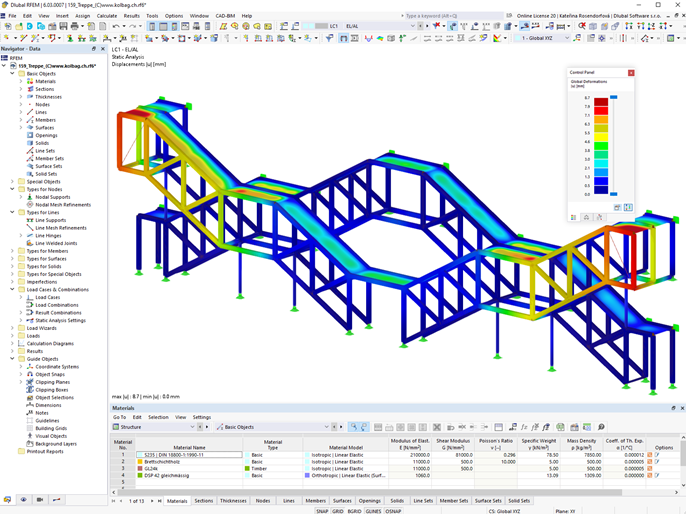

Gli ingegneri dello studio Josef Kolb AG, responsabili dell'ingegneria strutturale e della progettazione antincendio, hanno utilizzato RFEM per l'analisi strutturale.
Struttura
Le lastre e le pareti portanti della struttura modulare sono state progettate con legno lamellare a strati incrociati. Tutti i moduli sono stati interamente prefabbricati presso la ditta di costruzioni in legno Renggli AG, compresi l'involucro dell'edificio, le porte, le luci, gli elementi riscaldanti, ecc. Grazie a questo efficiente metodo di costruzione, l'edificio scolastico è stato assemblato in quattro giorni.
Tutti i collegamenti strutturali e l'impiantistica sono stati progettati fissati, avvitati o accoppiati per un efficiente e facile smontaggio.
Lo sviluppo del sistema delle rampe delle scale è posizionato e collegato di fronte all'edificio, ed è costituito da una struttura a travi reticolari in legno lamellare. È supportato da travi a T e su supporti tubolari quadrati in acciaio. I punti di collegamento sono formati da fogli di lamiera forata e spinotti. Per i gradini e per i pianerottoli delle scale sono stati utilizzati grigliati con profili metallici.
La soluzione del vano scala aperto insieme alla costruzione modulare del rivestimento dell'edificio si è rivelata non solo funzionale ma anche economica.
Posizione del progetto
