Budynek szkoły Champagne w Biel, Szwajcaria

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

21. stycznia 2019

001123

Szwajcaria

RFEM

RFEM

Konstrukcje drewniane

Budynki

Modułowa konstrukcja szkoły pozostanie w obecnej lokalizacji tylko przez okres ośmiu lat. Po tym czasie, 36 drewnianych modułów wraz z wkręcanymi fundamentami można przenieść i ponownie ustawić w nowym miejscu. To daje możliwość utworzenia całkowicie nowego rozplanowania budowli i rozmieszczenia pięter. Prosta, ale funkcjonalna konstrukcja posiada elementy atrakcyjne pod względem architektonicznym w postaci klatek schodowych, umieszczonych na zewnątrz i wykonanych z drewnianych konstrukcji kratownicowych.

Klient Miasto Biel, Szwajcaria
Architekt Verve Architekten GmbH
www.verve-architekten.ch
Inżynieria konstrukcyjna, ognioodporność Josef Kolb AG
www.kolbag.ch
Konstrukcje drewniane Renggli AG
www.renggli-international.com

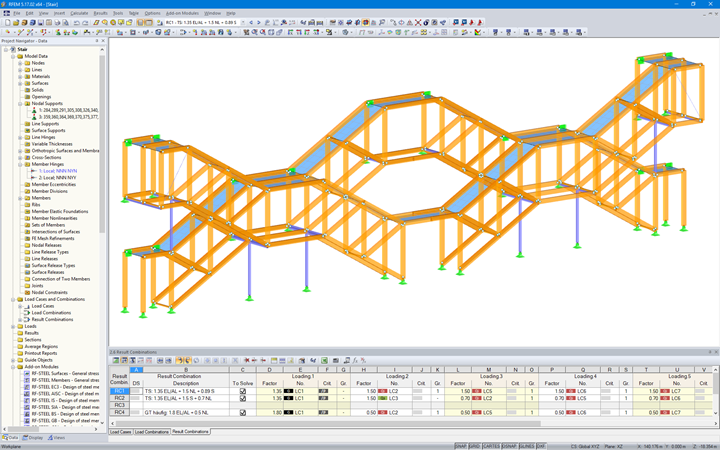

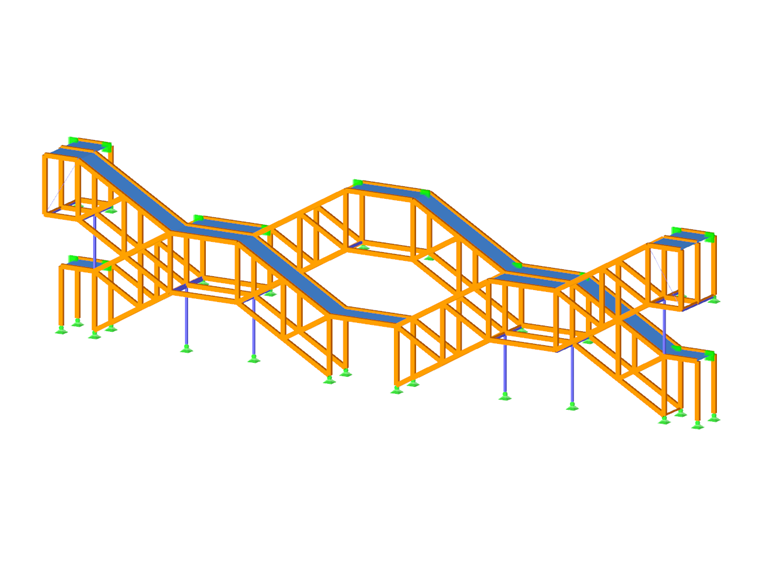

Dane modelu schodów

Model

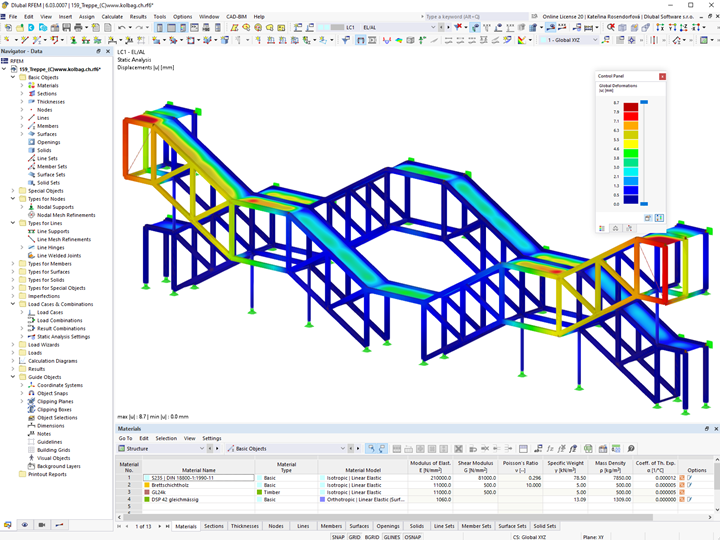

Inżynierowie z firmy Josef Kolb AG byli odpowiedzialni za inżynierię konstrukcyjną i obliczenie ognioodporności i do analizy statyczno-wytrzymałościowej wykorzystali program RFEM.

Konstrukcja

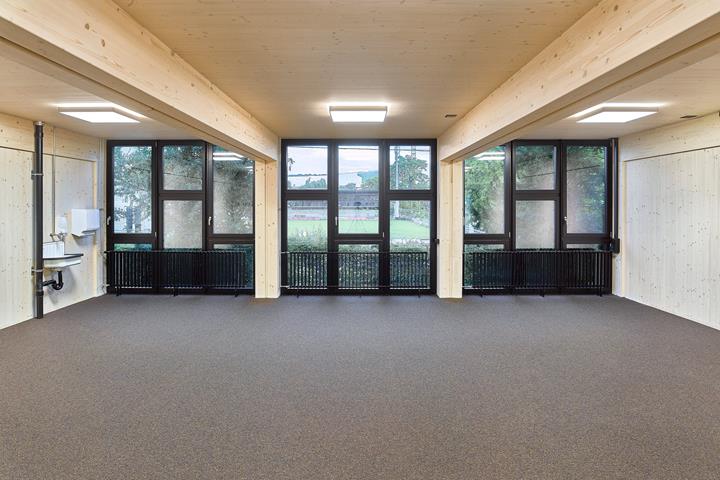

Płyty podtrzymujące i ściany konstrukcji modułowej są z widoczną strukturą drewna klejonego krzyżowo. Wszystkie drewniane prefabrykowane moduły, wraz z przegrodami budynku, drzwiami, oświetleniem, systemami grzewczymi itd., pochodzą z firmy Renggli AG,  To umożliwiło montaż budynku w zaledwie cztery dni.

Wszystkie połączenia i instalacje są zaprojektowane z typami połączeń, pozwalającymi na łatwy demontaż.

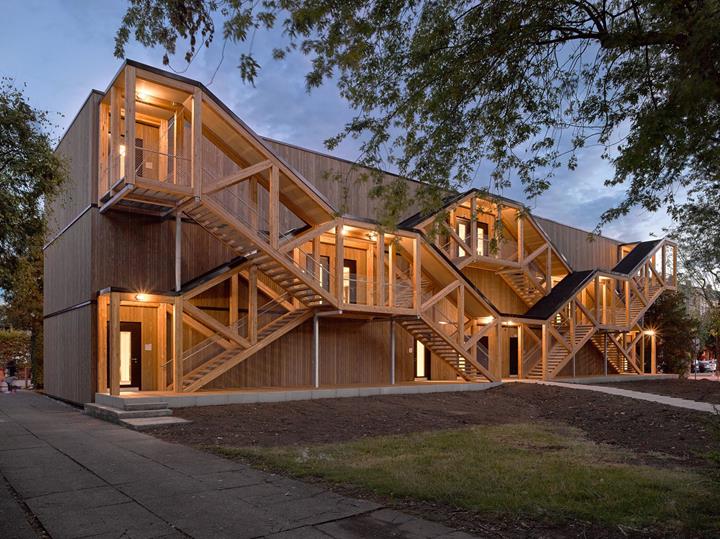

Wyraziste schody mieszczące się na zewnątrz budynku to konstrukcje kratownicowe z drewna klejonego warstwowo. Są one podparte na teownikach i kwadratowych podporach rurowych wykonanych ze stali. Punkty węzłowe są połączone ze sobą za pomocą płaskowników z otworami i  kołków. Stopnie schodów i podesty wykonano z metalowych kratek podłogowych.

Dzięki otwartej i nieogrzewanej konstrukcji schodów, udało się stworzyć budynek modułowy nie tylko funkcjonalny, ale i tani.

Lokalizacja projektu
