Školní budova Champagne v Bielu, Švýcarsko

Projekt zákazníka

Investor Město Biel
Architekt Verve Architekten GmbH
www.verve-architekten.ch
Návrh nosné konstrukce, požární odolnost Josef Kolb AG
www.kolbag.ch
Dřevěná konstrukce Renggli AG
www.renggli-international.com

Informace o modelu schodiště

Škola vybudovaná jako modulární konstrukce zůstane na současném místě pouze osm let. Po uplynutí této doby bude možné konstrukci složenou ze 36 dřevěných modulů včetně zemních vrutů odvézt a sestavit na jiném místě. To umožňuje navrhnout zcela nové rozvržení budovy. Jednoduchá, ale funkční stavba je architektonicky výrazná svým dřevěným předsazeným schodištěm.

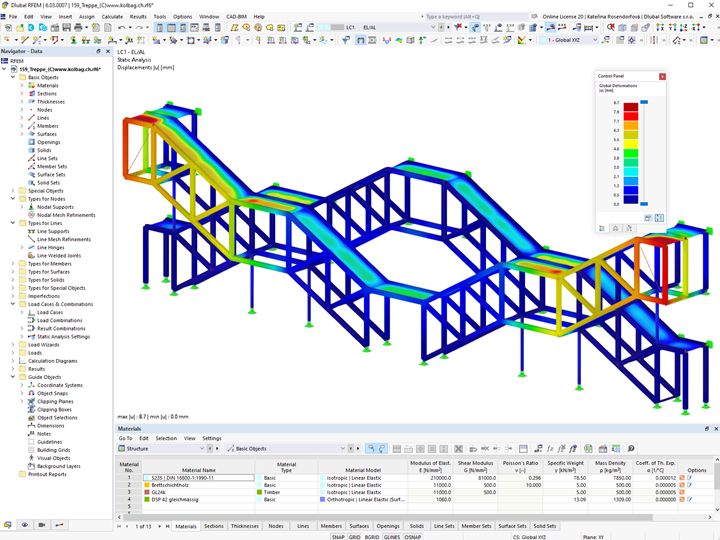

Inženýři společnosti Josef Kolb AG byli zodpovědni za statické řešení včetně odolnosti proti požáru a pro analýzu použili program RFEM.

Konstrukce

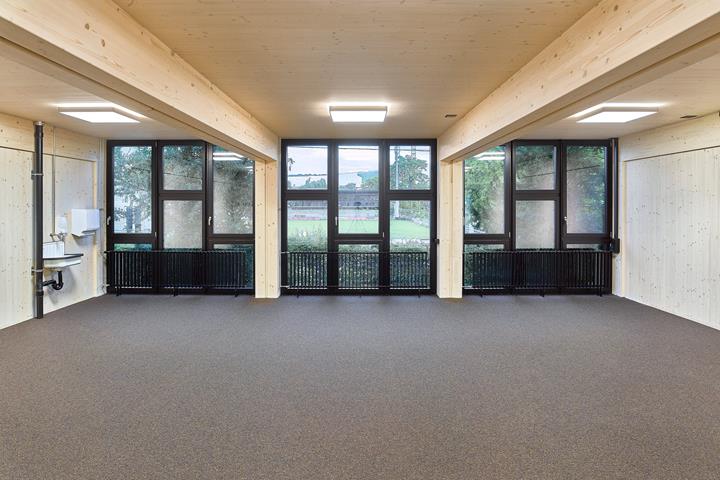

Nosné stropy a stěny modulární konstrukce jsou navrženy z pohledového křížem vrstveného dřeva. Všechny moduly byly kompletně prefabrikovány v továrně dřevařské firmy Renggli AG včetně obvodových konstrukcí, dveří, světel, radiátorů, potrubí a podobně. Školní budovu tak bylo možné sestavit za pouhé čtyři dny.

Všechny statické spoje a technické instalace jsou uzpůsobeny možnosti snadno konstrukci později demontovat.

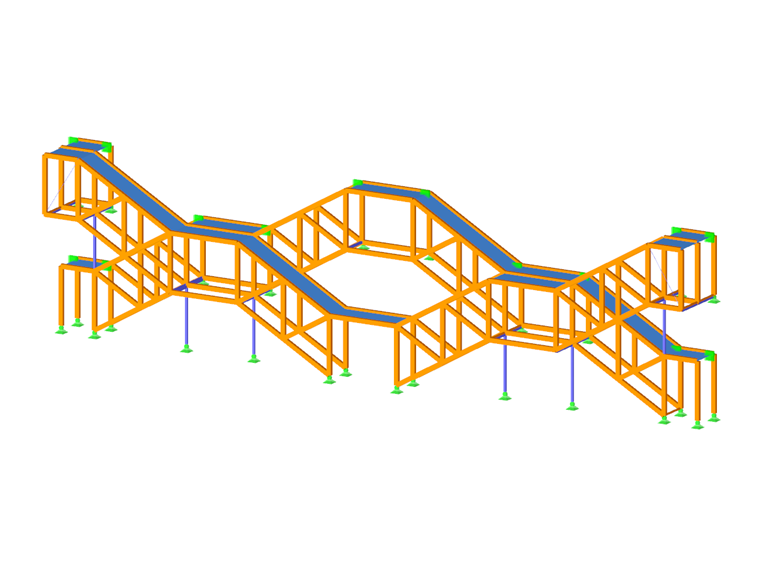

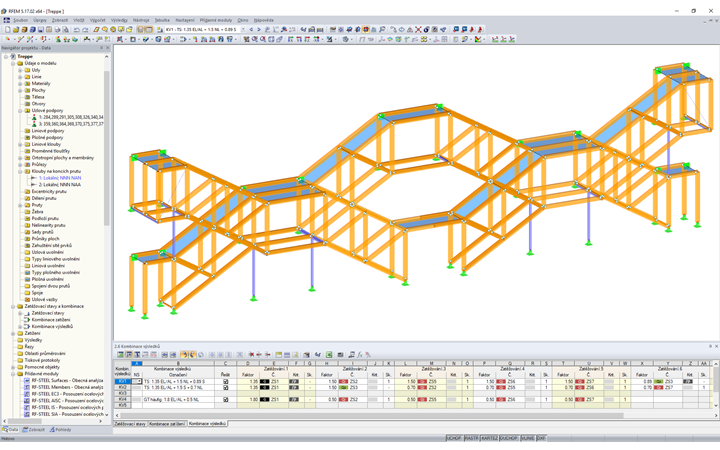

Předsazené schodiště je prutová konstrukce z lepeného vrstveného dřeva. Je podepřeno nosníky T průřezu a ocelovými trubkami se čtvercovým průřezem. Spoje jsou provedeny pomocí děrovaných plechů a svorníků. Schodišťové stupně a podesty jsou z ocelových roštů.

Vzhledem k otevřenému a nevytápěnému schodišti je školní budova nejen funkční, ale také nákladově efektivní.
