Edificio de la escuela de Champagne en Biel, Suiza
Proyecto de cliente
-
01

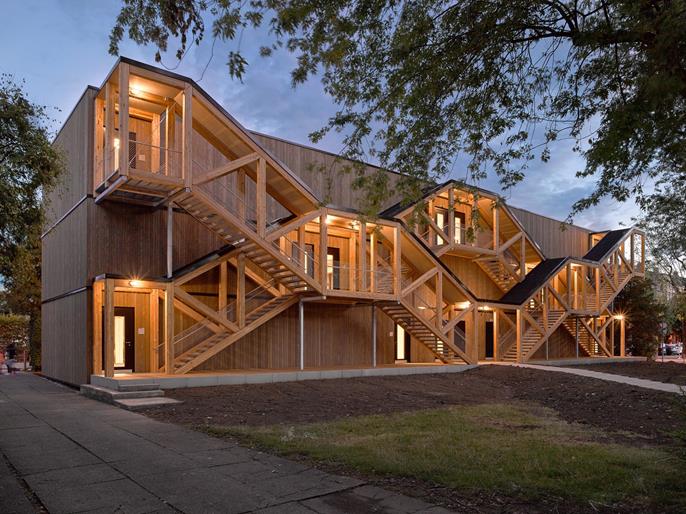

Imagen - Construcción de escaleras distintiva del "Edificio de la escuela de Champagne" (© fotógrafo Stefan Hofmann, Ph7, Biel)
-
01
Imagen - Escuela Champagne en Biel, Suiza
-
01

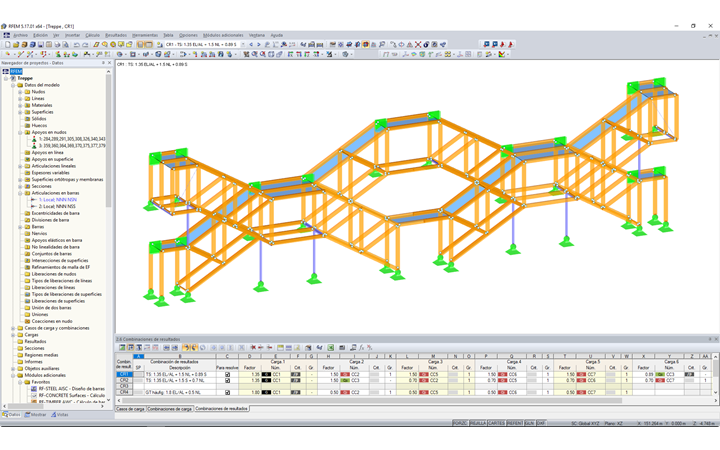

Imagen - Modelo de RFEM de la construcción de escaleras de cerchas de madera (© Josef Kolb AG)
-
01
Imagen - © Josef Kolb AG
-
01

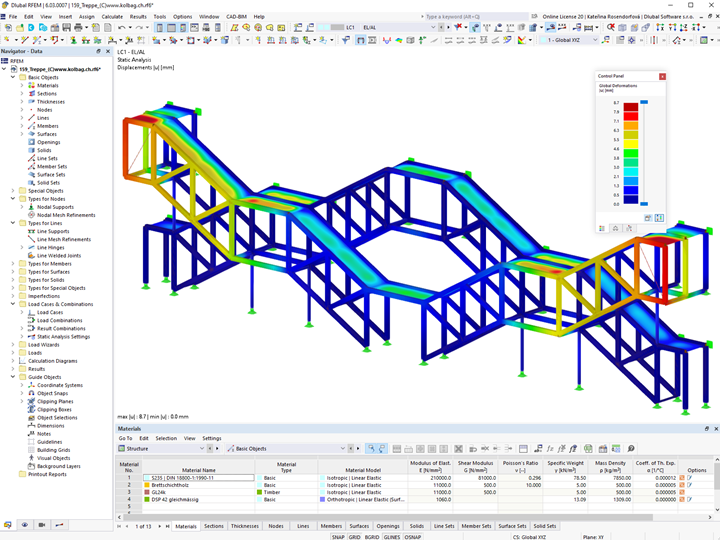

Imagen - Modelo de RFEM de una estructura de escalera hecha de cerchas de madera | © Josef Kolb AG | www.kolbag.ch
-
03

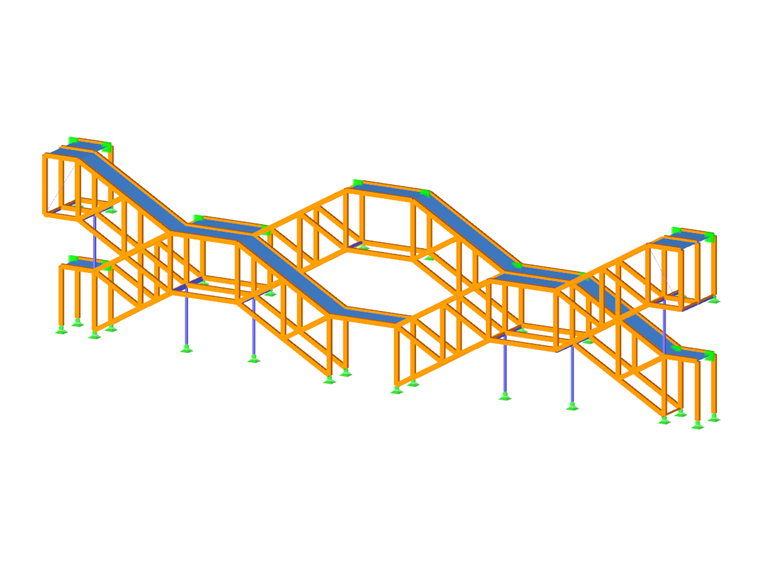

Imagen - Modelo de RFEM de la construcción de escaleras de cerchas de madera (© Josef Kolb AG)
-
03
Imagen - Escuela Champagne en Biel, Suiza
-
03
Imagen - Construcción de escaleras distintiva del "Edificio de la escuela de Champagne" (© fotógrafo Stefan Hofmann, Ph7, Biel)
-
03
Imagen - © Josef Kolb AG
-
03
Imagen - Modelo de RFEM de una estructura de escalera hecha de cerchas de madera | © Josef Kolb AG | www.kolbag.ch
La estructura modular de la escuela permanecerá solo 8 años en la ubicación presente. Después de este periodo, será posible quitar completamente los 36 módulos de madera, incluyendo las cimentaciones atornilladas, y reconstruirlos en otra ubicación. De este modo es posible una configuración completamente nueva del diseño del plano del terreno y los pisos. La estructura simple, pero funcional, destaca arquitectónicamente por medio del tramo de escaleras superior compuesto de vigas de celosía de madera.
| Cliente | Ayuntamiento de Biel, Suiza |
| Arquitecto |
Verve Architekten GmbH www.verve-architekten.ch |
| Ingeniería estructural y resistencia al fuego |
Josef Kolb AG www.kolbag.ch |
| Estructura de madera |
Renggli AG www.renggli-international.com |
Datos del modelo del tramo de escaleras
Modelo
Los ingenieros de Josef Kolb AG estuvieron a cargo de la ingeniería estructural y usaron RFEM para el análisis estructural.
La estructura

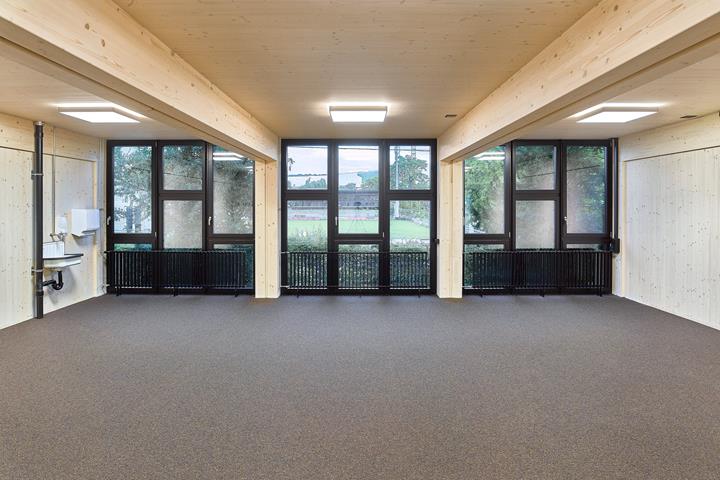

Las losas de soporte y muros de la estructura modular están diseñados en madera contralaminada visible. Todos los módulos se prefabricaron completamente en la empresa de construcción de madera Renggli AG, incluyendo la envolvente del edificio, puertas, luz, elementos de calefacción, etc. Esto permitió el ensamblado del edificio de la escuela en tan solo unos días.
Todas las conexiones estructurales e instalaciones técnicas están diseñadas fijas, atornilladas o acopladas para un desmontaje fácil.
El tramo significativo de escaleras puesto delante consiste en una estructura de celosía compuesta de madera laminada encolada. Está soportado por vigas en T y soportes de tubos cuadrados compuestos de acero. Los puntos en los nudos están conectados entre sí por medio de chapas con ranuras y clavijas con guías. Para escalones y rellanos se utilizaron rejillas de perfiles metálicos.
Gracias al tramo de escaleras abierto y sin calefacción, no solo fue posible construir el edificio de la escuela modular de una manera funcional, sino también rentable.
Ubicación del proyecto
