<a href="https://www.dlubal.com/zh/downloads-und-infos/referenzen/kundenprojekte/001123" target="_blank">学校建筑 Champagne,Biel,瑞士</a>

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

This article was translated by Google Translator

View original text

2019年01月21日

001123

Switzerland

RFEM

RFEM 5

木结构

建筑结构

在过去的八年中,模块化学校将保留在当前位置。 然后可以将36个木结构模块(包括螺栓基础)拆除,并在任何地方重建。 这样可以在楼层和楼层平面图中进行全新的配置。 建筑师通过木结构桁架楼梯等结构设施为整个建筑外形打造为非常简单实用的建筑风格。

投资商 瑞士比尔市
建筑设计 Verve Architects Ltd.
www.verve-architekten.ch
结构设计,抗火性能 约瑟夫·科尔布(Josef Kolb AG)
www.kolbag.ch
木结构 Renggli AG
www.renggli-international.com

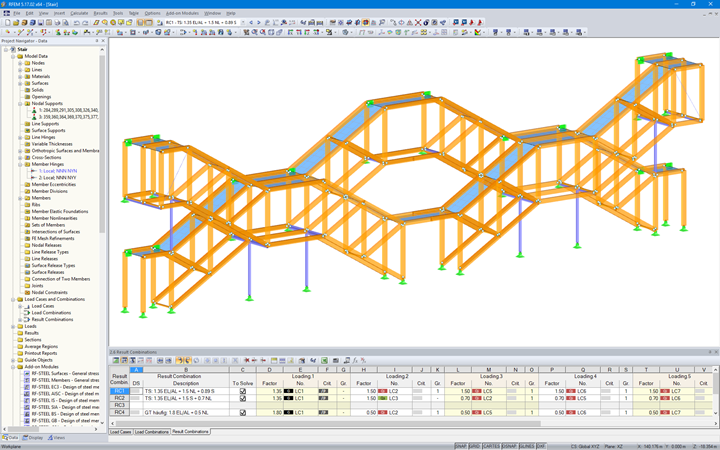

模型数据楼梯

模型

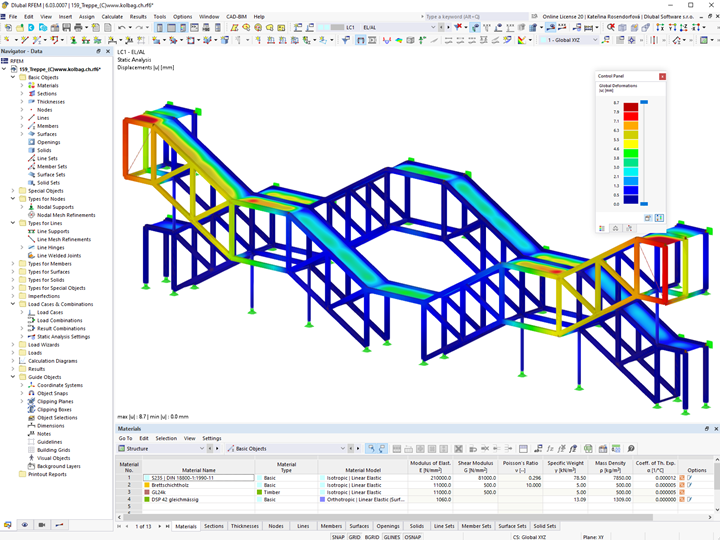

Josef Kolb AG的工程师负责结构设计和防火,并使用RFEM进行结构分析。

结构

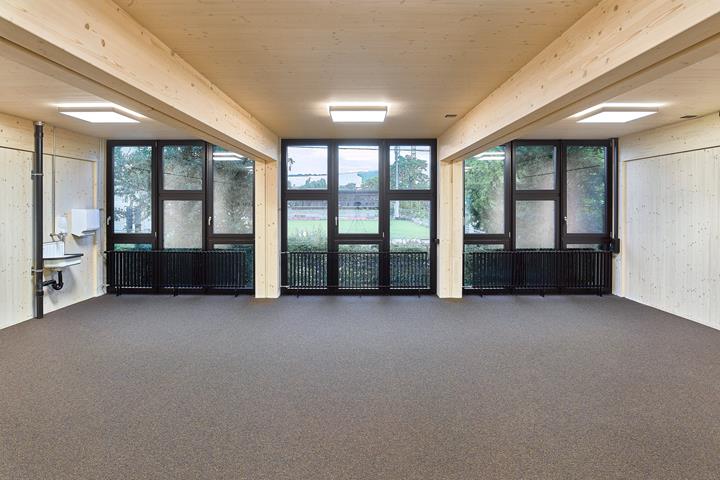

模块化结构的承重天花板和墙壁由交叉层压的木材制成。 所有模块都在木材制造商Renggli AG的工厂内完全预制,包括建筑围护结构,门,灯,散热器,管道等。 这样就可以在短短四天内建立教学楼。

为了便于后续拆卸,所有结构连接件以及建筑服务设备均采用插拔,螺栓连接或螺栓连接。

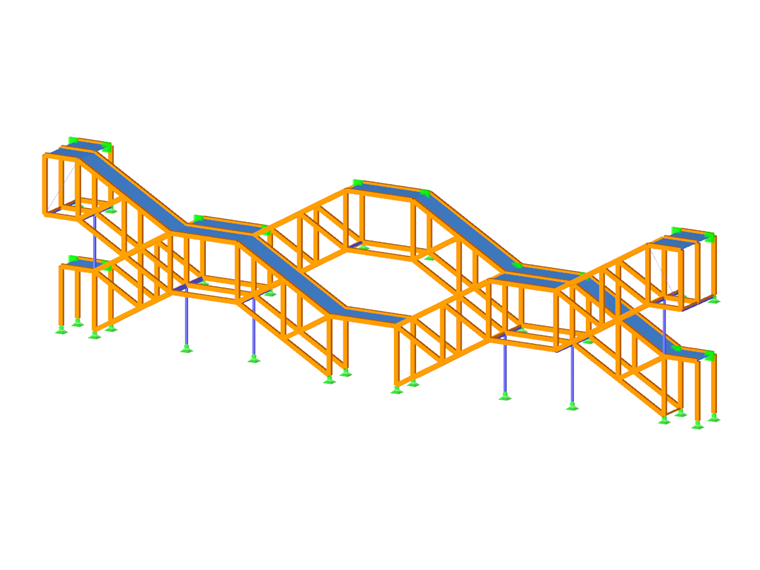

简洁的上游楼梯由胶合木框架结构组成。 这由钢T形梁和方管柱支撑。 节点通过槽板和螺栓相互连接。 钣金截面格栅用作台阶和平台。

由于开放和不加热的楼梯,模块化教学楼不仅功能齐全,而且性价比高。
