École Champagne de Biel, Suisse

Calculé avec les logiciels de Dlubal

  • Projet client

Projet Client

La structure modulaire de l'école demeurera huit ans seulement à son emplacement actuel. Les 36 modules bois, y compris leurs fondations vissées, peuvent être entièrement démontés et remontés sur un autre site au terme de cette période. La conception des étages et du plan au sol peut ainsi être intégralement réorganisée. Les escaliers en poutres-treillis placés sur la façade confèrent à cette structure bois à la fois simple et fonctionnelle un style architectural particulier.

Client Ville de Biel, Suisse
Architecture Verve Architekten GmbH
www.verve-architekten.ch
Calcul de structure, résistance au feu Josef Kolb AG
www.kolbag.ch
Structure bois Renggli AG
www.renggli-international.com

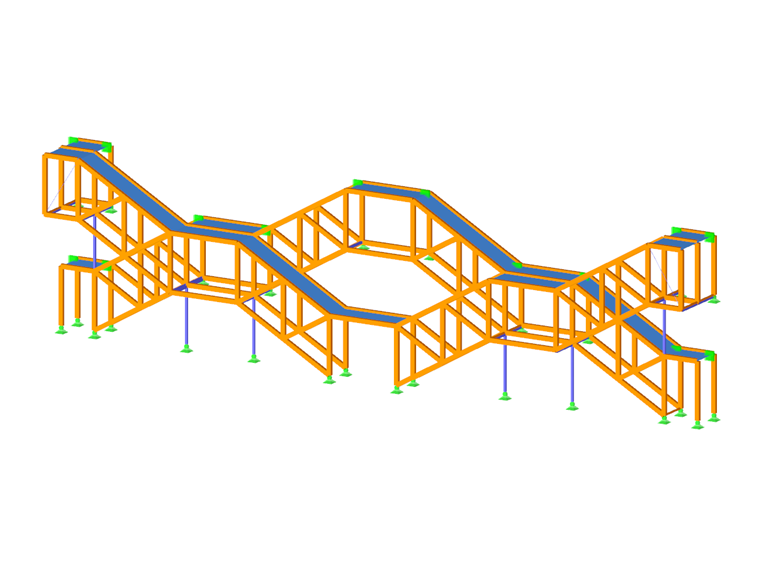

Données du modèle utilisé pour les escaliers

Modèle

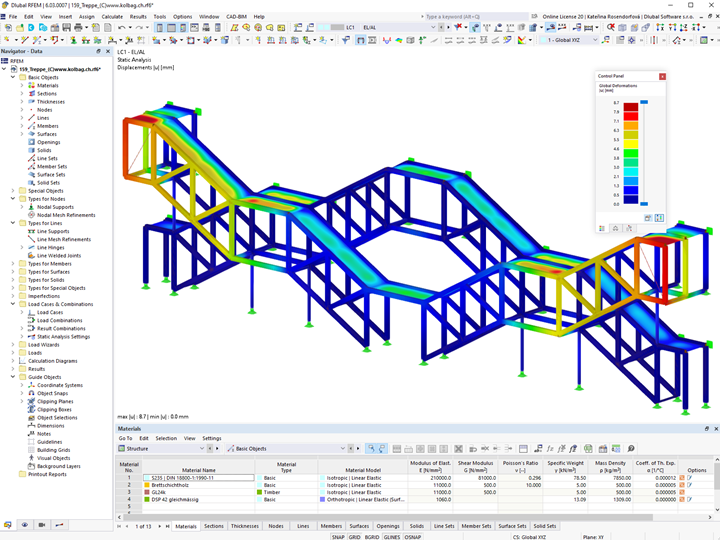

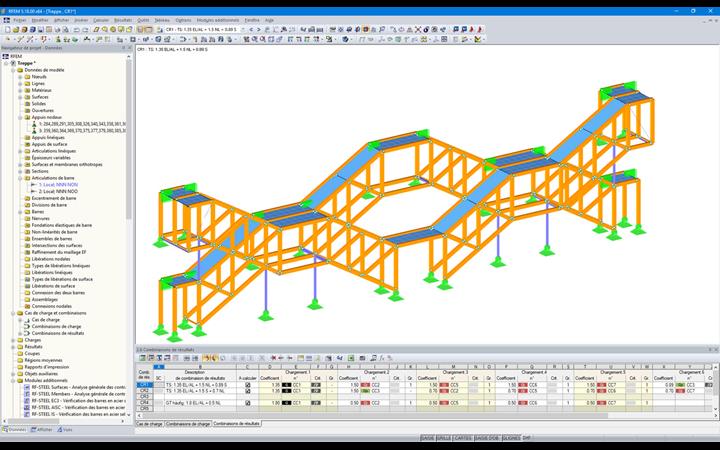

Les ingénieurs de Josef Kolb AG, chargés du calcul de structure et de la résistance au feu, ont utilisé RFEM pour concevoir la structure.

Structure

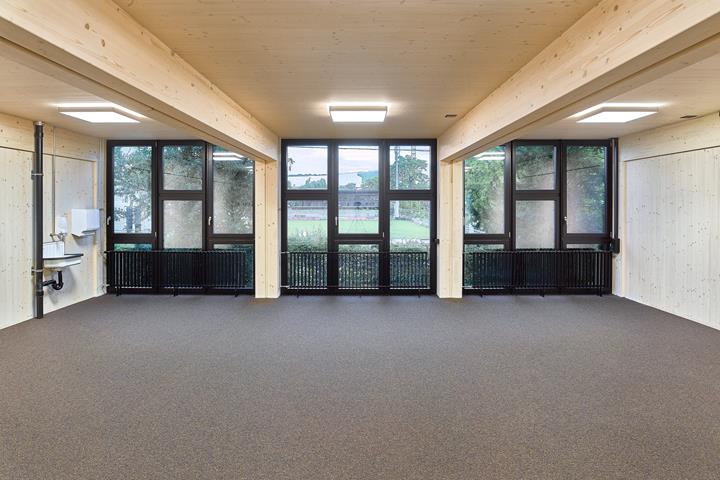

Les dalles et murs porteurs de la structure modulaire sont en panneaux CLT visible. Tous les modules ont été intégralement préfabriqués par l'entreprise de construction bois Renggli AG, y compris l'enveloppe du bâtiment, les portes, les éléments d'éclairage et de chauffage, etc. Il a suffit de quatre jour pour monter le bâtiment.

Tous les assemblages et les fixations des installations techniques de la structure ont été conçus pour être emboîtés, vissés ou couplés afin de faciliter le démontage.

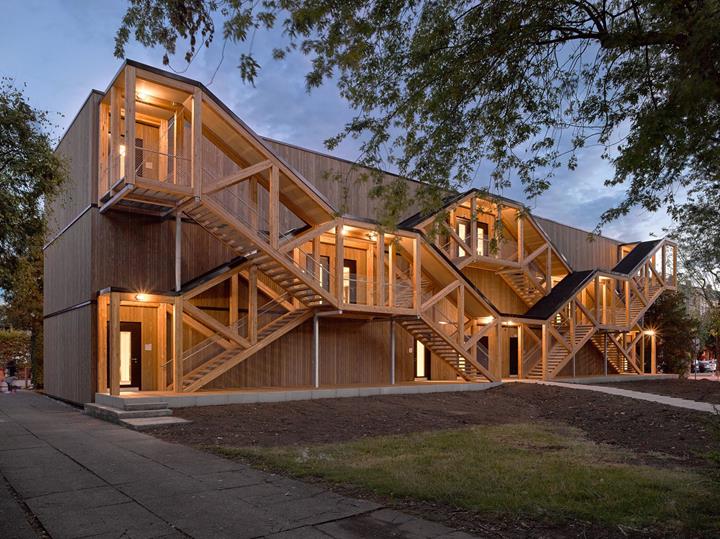

Les escaliers imposants positionnées sur la façade se composent d'une structure de type treillis en bois lamellé-collé. Celle-ci est soutenue par des poutres en T et des poteaux en tubes carrés en acier. Les assemblages sont réalisés avec des plaques perforées et des broches. Des caillebotis en métal ont été utilisés pour les escaliers et les paliers.

Ces escaliers ouverts et non-chauffés ont permis de construire cette structure modulaire de manière à la fois fonctionnelle et économique.

Adresse du projet
