Расширение южного терминала аэропорта Орли, Париж, Франция

• 3D-визуализатор
• 3D Viewer | Babylon
• Виртуальная реальность

660x

Расширение южного терминала аэропорта Орли из стали

Технические подробности

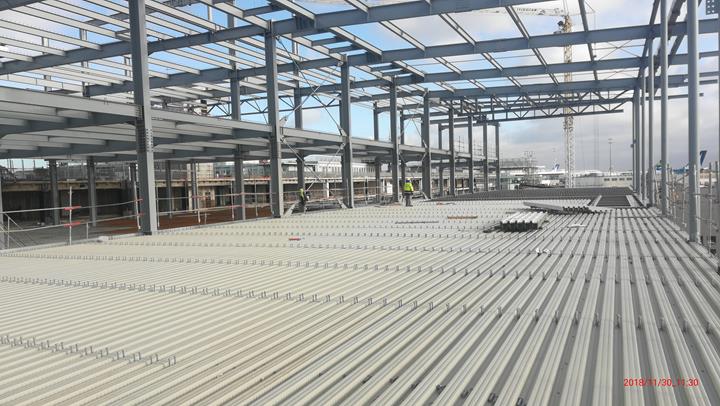

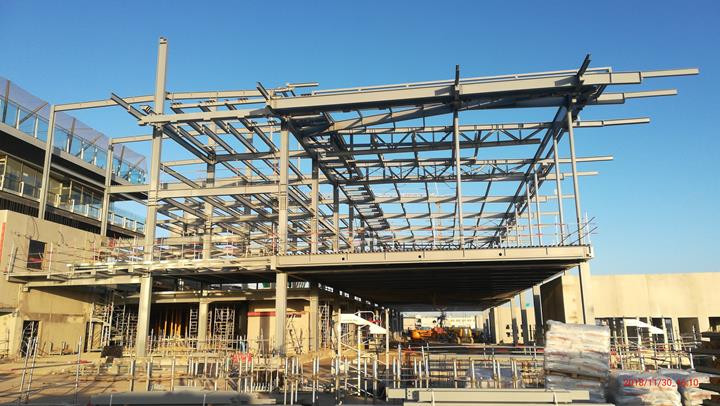

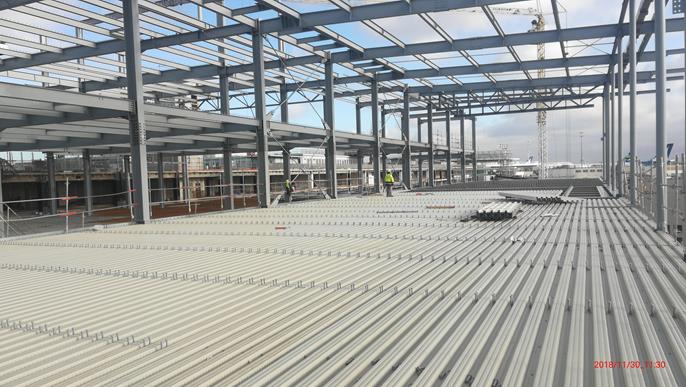

Расширение терминала Orly Sud представляет собой металлическую каркасную конструкцию длиной около 160 м, шириной 44 м и общей высотой 21 м. Les planchers sont en structure mixte. Les façades sont principalement en produits verriers de grande hauteur. La stabilité est assurée par des portiques dans le sens transversal ainsi que par des portiques et des croix de saint André dans le sens longitudinal.

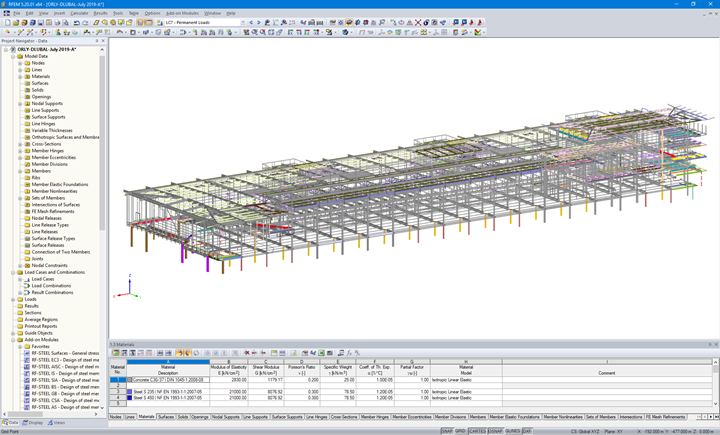

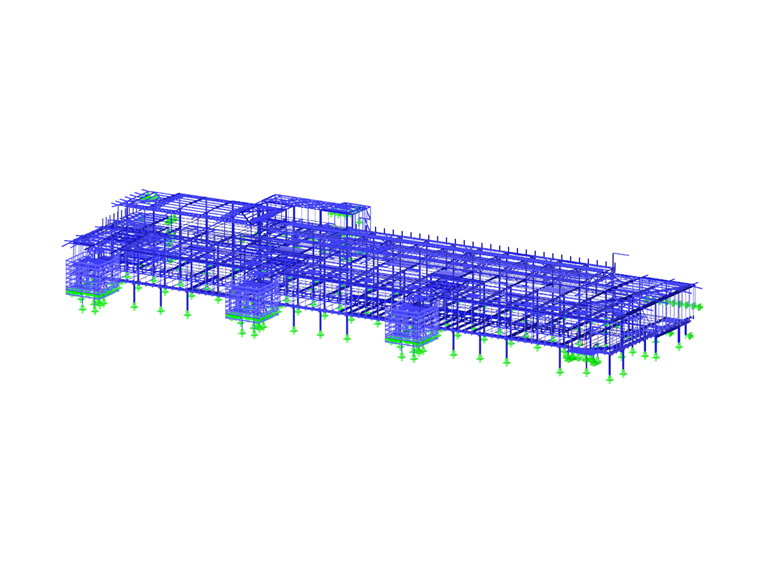

Modélisation et vérification dans RFEM

L’ensemble des éléments structurels (stabilité, poutres de planchers, pannes, chevêtres, etc.) de l’ouvrage ont été modélisés dans RFEM, soit plus de 7 300 barres pour un poids de l’ordre de 1 500 tonnes. La puissance de RFEM a permis de calculer l’ensemble au second ordre avec la prise en compte des imperfections globales dans les éléments de stabilité.

L’analyse non linéaire représente un total de plus de 250 combinaisons prenant en compte les différentes directions des imperfections globales. L'analyse converge avec un nombre d’incréments de combinaisons de charge égal à 4.

Les vérifications en stabilité ont été réalisées dans le module RF-STEEL EC3 et l’extension RF-STEEL Warping Torsion pour l’analyse des profils avec moment de torsion.

L’entreprise en charge de la fabrication de la charpente métallique a pu extraire facilement les efforts aux nœuds des attaches pour la réalisation de celle-ci à l’aide de RFEM Viewer, version visionneuse du logiciel.
