Expansão do aeroporto Orly Sud em Paris, França

Projeto de cliente da Dlubal

31 de julho de 2019

França RFEM RSTAB Estruturas de aço

Cliente Groupe ADP
www.parisaeroport.fr
Gestão da obra Groupe ADP
www.parisaeroport.fr
Estrutura de aço Vinci Construction France
www.vinci-construction.fr e Blocotelha
www.blocotelha.com
Fachadas Vinci Construction France
www.vinci-construction.fr e SETAL
www.setal.eu
Cálculo da estrutura Roux Ingénierie
www.rouxingenierie.com
A expansão do aeroporto Orly Sud tem como objetivo aumentar a capacidade e facilitar a mobilidade dos passageiros para as partidas e as chegadas, sobre tudo para as companhias low-cost. Os trabalhos de expansão no terminal sul estiveram a cargo pela empresa Groupe ADP.

Detalhes técnicos

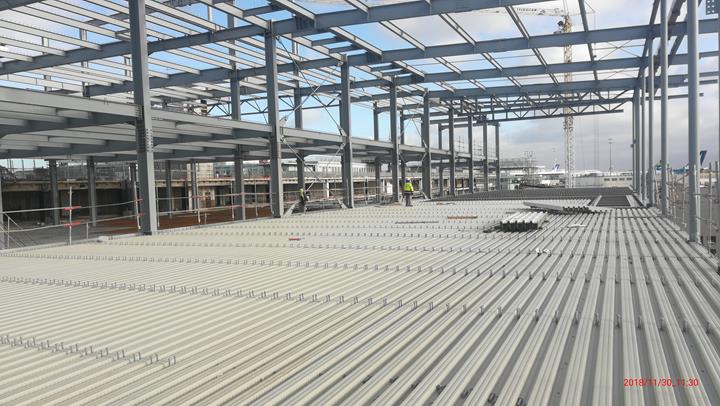

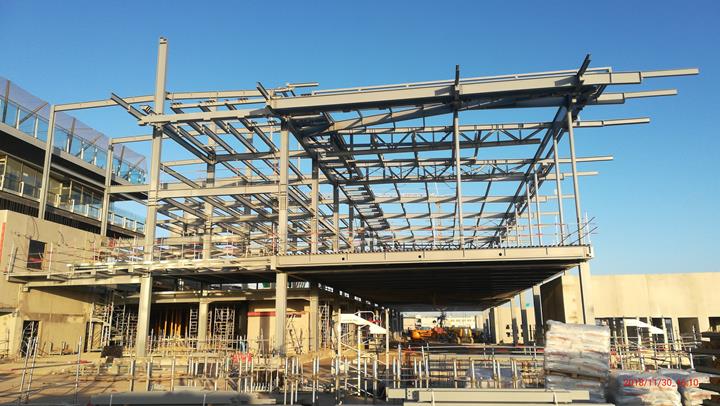

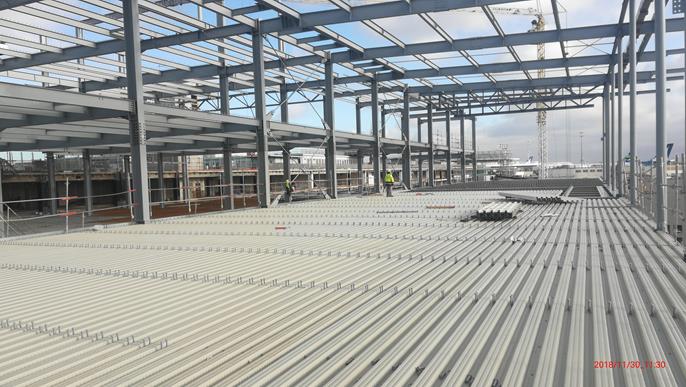

A expansão do edifício do terminal Orly Sud inclui uma estrutura em aço com as medidas aproximadas de 165 metros de comprimento, 45 metros de largura e uma altura máxima de 21 metros. Os tetos dos pisos são constituídos por lajes mistas em aço e betão. A fachada foi feita maioritariamente com painéis de vidro altos. A estabilidade lateral é garantida por pórticos transversais na direção transversal e contraventamentos na direção longitudinal.

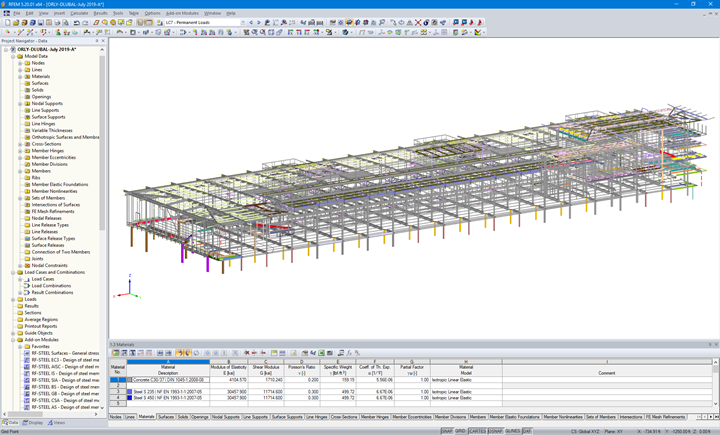

Modelação e dimensionamento no RFEM

Todos os elementos estruturais (pilares, vigas de pavimento, madres, vigas cruzadas etc.) do modelo foram dimensionados no RFEM. Tratam-se de 7300 barras em aço com um peso total de 1500 toneladas. As capacidades do RFEM permitiram calcular toda a estrutura de acordo com a teoria de segunda ordem e ao mesmo tempo considerar imperfeições globais nos elementos de estabilidade.

A análise não-linear inclui ao todo mais de 250 combinações, tendo em conta as diferentes direções das imperfeições globais. As verificações de estabilidade foram efetuadas no módulo adicional RF-STEEL EC3 e a extensão RF-STEEL Warping Torsion para analisar também as barras com momento de torção aplicado.

A empresa responsável pela fabricação da estrutura em aço conseguiu facilmente ler as forças de ligação nas extremidades das barras com a versão de visualização do RFEM.
