Rozbudowa lotniska Orly Sud, Paryż, Francja

Celem rozbudowy lotniska Orly Sud jest zwiększenie przepustowości lotniska i ułatwienie mobilności pasażerów między odlotami i przylotami samolotów, zwłaszcza w przypadku lotów liniami ekonomicznymi. Prace związane z rozbudową terminalu południowego zostały zlecone przez Groupe ADP.

528x

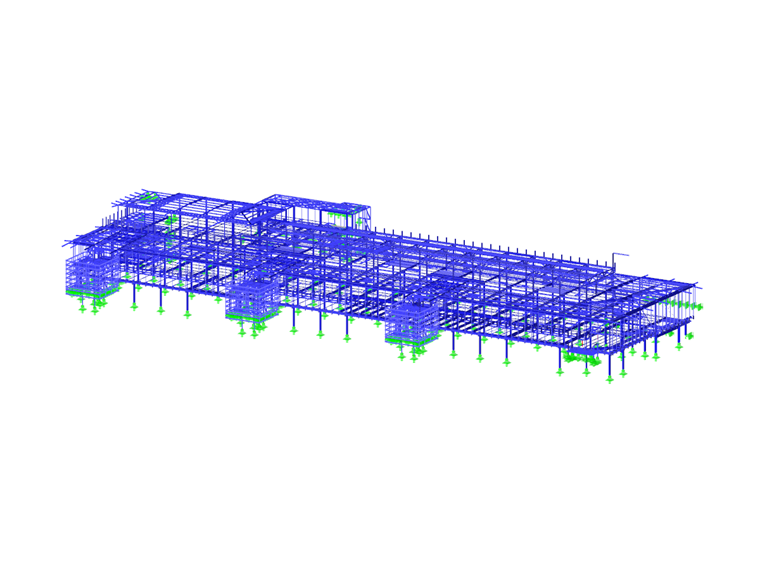

Konstrukcja stalowa budynku

Szczegóły techniczne

Przedłużeniem terminalu Orly Sud jest metalowa konstrukcja ramowa o wymiarach około 170 m długości na 44,6 m szerokości i całkowitej wysokości 2,4 m. Kondygnacje mieszane. Elewacje wykonane są głównie ze szkła wysokościowego. Stateczność zapewniają portyki w kierunku poprzecznym oraz portyki i krzyżyk św. Andrzeja w kierunku podłużnym.

Modelowanie i weryfikacja w RFEM

Wszystkie elementy konstrukcyjne (stateczność, belki stropowe, płatwie, nadproża itp.) konstrukcji zostały zamodelowane w programie RFEM; na przykład ponad 105 877,5 psi dla masy około 1 653,5 tony. Potęga programu RFEM umożliwiła obliczenie całości w drugim porządku, z uwzględnieniem globalnych imperfekcji w elementach stateczności.

Analiza nieliniowa stanowi łącznie ponad 250 kombinacji, uwzględniających różne kierunki globalnych imperfekcji. Analiza zbiega się z liczbą przyrostów kombinacji obciążeń równą 4.

Kontrole stateczności przeprowadzono w module RF-STEEL EC3 i rozszerzeniu RF-STEEL Warping Torsion w celu analizy profilu za pomocą momentu obrotowego.

Firma odpowiedzialna za produkcję metalowej ramy mogła z łatwością wyodrębnić siły w węzłach łączników na potrzeby obliczeń konstrukcyjnych za pomocą przeglądarki RFEM Viewer.

Klient	Groupe ADP www.parisaeroport.fr
Zarządzanie budową	Groupe ADP www.parisaeroport.fr
Konstrukcja stalowa	Vinci Construction France www.vinci-construction.fr et Blocotelha www.blocotelha.com
Konstrukcje fasadowe	Vinci Construction France www.vinci-construction.fr i SETAL www.setal.eu
Analiza konstrukcji	Roux Ingénierie www.rouxingenierie.com

Specyfikacja projektu

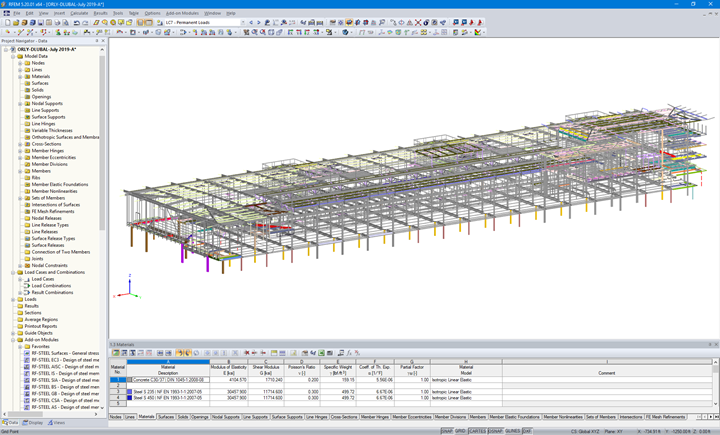

Model w RFEM rozbudowy lotniska Orly Sud, Francja (© Roux Ingénierie)

Model rozbudowy lotniska Orly Sud w RFEM, Francja (© Roux Ingénierie)

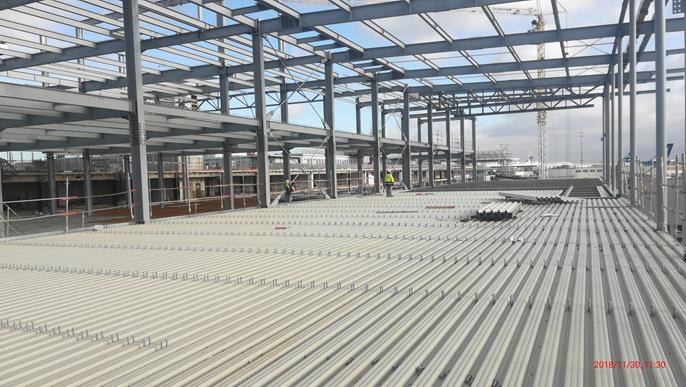

Stahlkonstruktion der Flughafenerweiterung Orly Sud, Frankreich (© Roux Ingénierie)

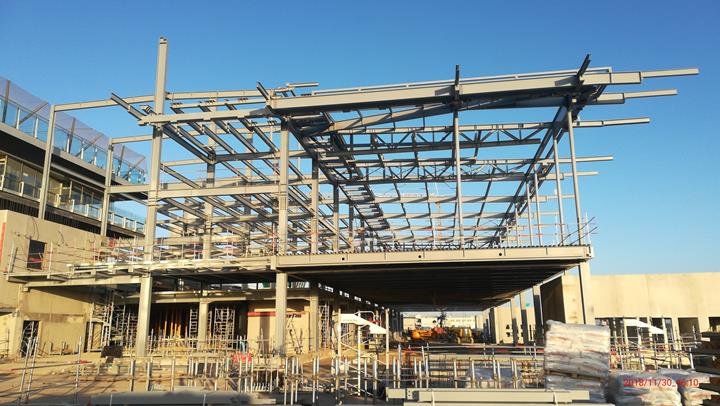

Blick auf die Erweiterung des Flughafens Orly Sud während der Bauphase (© Roux Ingénierie)

Dane modelu

Liczba węzłów 7528

Liczba linii 7525

Liczba prętów 7330

Ilość przypadków obciążenia 27

Liczba kombinacji wyników 2

Ciężar całkowity 1637,196 t

Wymiarowanie 173,787 x 66,320 x 21,213 m

Wersja programu 5.21.00
