Erweiterung des Flughafens Orly Sud, Paris, Frankreich

Kundenprojekt

31. Juli 2019

Frankreich RFEM RSTAB Stahlbau

Bauherr Groupe ADP
www.parisaeroport.fr
Bauleitung Groupe ADP
www.parisaeroport.fr
Stahlkonstruktion Vinci Construction France
www.vinci-construction.fr und Blocotelha
www.blocotelha.com
Fassaden Vinci Construction France
www.vinci-construction.fr und SETAL
www.setal.eu
Tragwerksplanung Roux Ingénierie
www.rouxingenierie.com

Die Erweiterung des Flughafens Orly Sud dient dazu, die Kapazität zu erhöhen und die Passagierbewegungen für Ankünfte und Abflüge, insbesondere für Billigfluggesellschaften, zu erleichtern. Die Erweiterungsarbeiten im Südterminal wurden von der Groupe ADP in Auftrag gegeben.

Technische Details

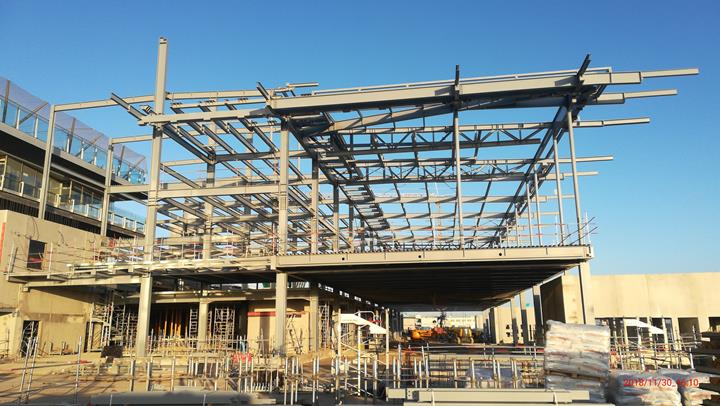

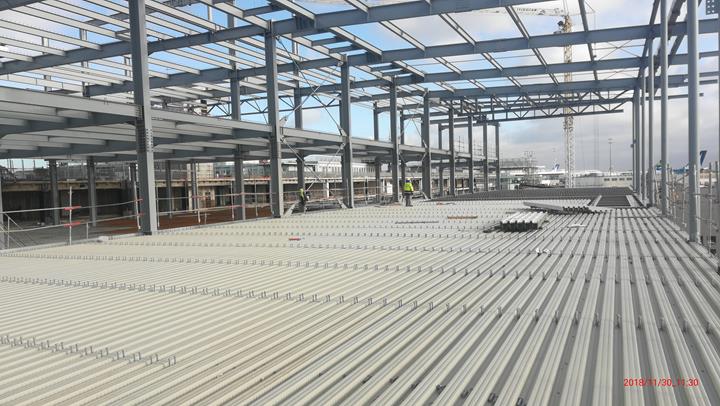

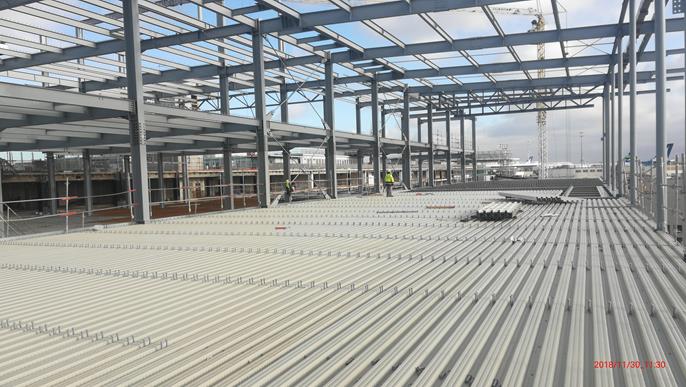

Die Erweiterung des Terminalgebäudes Orly Sud ist eine Stahlkonstruktion mit einer Grundfläche von ca. 165 Metern Länge und 45 Metern Breite und einer maximalen Höhe von 21 Metern. Die Geschossdecken sind in Verbundbauweise ausgeführt. Die Fassaden bestehen hauptsächlich aus hohen Glaselementen. Die Stabilität wird durch Rahmen in Querrichtung sowie Verbände in Längsrichtung gewährleistet.

Modellierung und Bemessung in RFEM

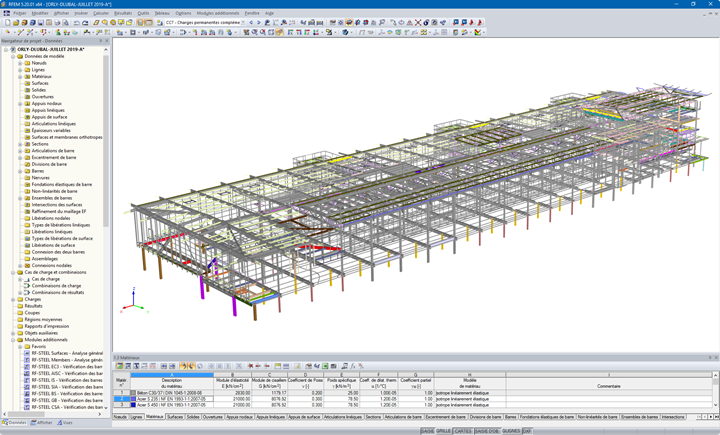

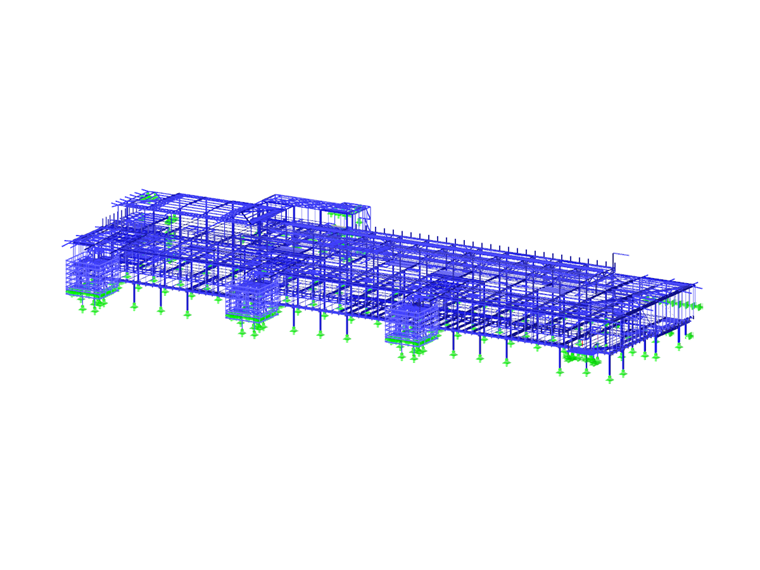

Alle Strukturelemente (Stützen, Unterzüge, Pfetten, Auswechselungen usw.) des Modells wurden in RFEM modelliert. Das sind mehr als 7 300 Stahlträger mit einem Gewicht von rund 1 500 Tonnen. Die Leistungsfähigkeit von RFEM ermöglichte es, die ganze Struktur nach Theorie II. Ordnung zu berechnen und dabei globale Imperfektionen in den stabilitätsgefährdeten Elementen zu berücksichtigen.

Die nichtlineare Analyse umfasst insgesamt mehr als 250 Kombinationen mit Berücksichtigung der unterschiedlichen Richtungen der globalen Imperfektionen. Die Stabilitätsnachweise wurden mit dem Zusatzmodul RF-STAHL EC3 und mit der Erweiterung RF-STAHL Wölbkrafttorsion zur Untersuchung der Profile mit Torsionsmoment durchgeführt.

Das für die Herstellung der Stahlkonstruktion zuständige Unternehmen konnte mit dem RFEM-Viewer die Anschlusskräfte an den Stabenden leicht erkennen.
