Офисное и административное здание FC Campus в Карлсруэ, Германия

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

FC Campus («Куб A» и «Куб B»), расположенный непосредственно на выезде с автострады А5 Карлсруэ-Север, состоит из двух смежных конструкций кубов с небольшим смещением, которые с первого взгляда впечатляют органичным внешним видом фасада.

Заказчик FC-Verwaltung GmbH
www.fc-gruppe.de
Архитектор 3deluxe interior / architecture design systems ds GmbH
www.3deluxe.de/architecture
Инженер-проектировщик künstlin ingenieure GmbH & Co. KG
www.kuenstlin-ingenieure.de

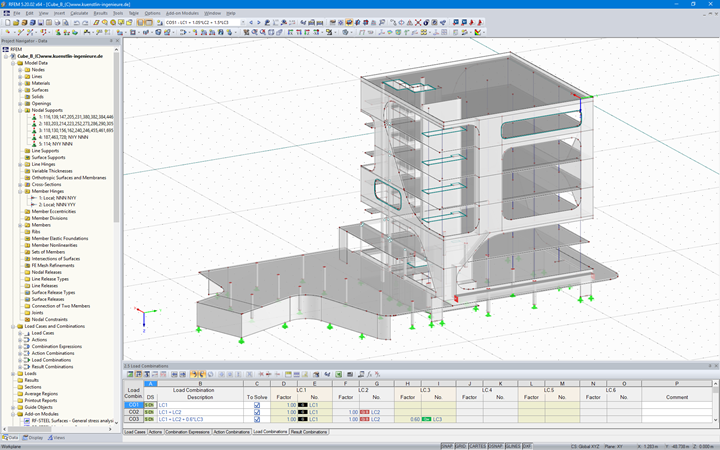

Данные модели «Куб B»

Модель

Светоотражающие синие стелянные панели являются не только визуальной, но и технической изюминкой конструкции: FC Campus - первое в мире офисное здание с жидкокристаллическими окнами, прозрачность которых может регулироваться электроникой.

Конструкция

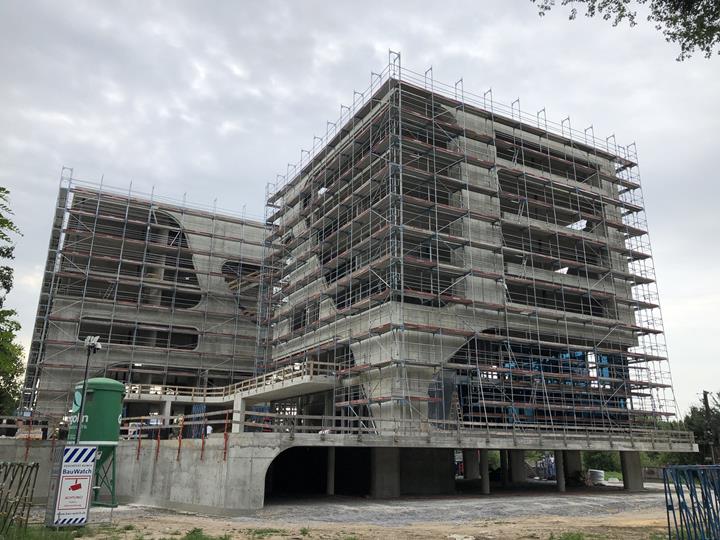

Эти два куба, каждый из которых имеет шесть этажей (с цокольного до 5-го), расположены на общем и значительно большем подземном уровне парковки («база»). База перекрывает уровень всего пространства открытой парковки и включает в себя консольные железобетонные плиты, опирающиеся на на колонны.

Перекрытия спроектированы в виде большепролетных железобетонных плит.

Для максимального уменьшения толщины перекрытия (из-за высоких продавливающих нагрузок), в перекрытиях над внутренними колоннами были применены рамы Geilinger («Europilze»), производимые компанией Spannverbund. Для достижения архитектурных пропорций тонких сечений колонн, были применены составные колонны Geilinger (например, кононны диаметром в цокольном этаже: d = 273 мм).

Помимо железобетонных стен каркаса здания и наружных стен, железобетонные колонны в значительной степени воспринимают передаваемую вертикальную нагрузку.

Из-за низкой несущей способности грунтов, здание имеет глубокий фундамент на буронабивных сваях.

Каждое соответствующее внутреннее ядро, внутренние стены и внешние железобетонные стены, встроенные в фасад, влияют на поперечную жесткость конструкции. Расчет на сейсмику был выполнен в программах от Dlubal Software RFEM + RF-DYNAM Pro для мультимодального анализа с использованием спектра реакций и с учетом нескольких форм колебаний. RFEM также позволила учесть сейсмику для сложной геометрии несущих железобетонных наружных стен. Это было особенно важно учитывать в отношении сейсмического расчета и уменьшения эффекта кручения двух кубов.

Моделирование основывалось на готовых планах CAD, импортированных в виде файла формата .dxf, которые могут применяться одновременно для горизонтальных планов этажей и вертикальных фасадов.

Расположение проекта

FC Campus
Am Storrenacker
Карлсруэ, Германия
