Immeubles de bureaux et administratifs du campus FC à Karlsruhe, Allemagne

Calculé avec les logiciels de Dlubal

  • Projet client

Projet Client

Le campus FC, situé à la sortie de l'A5 de Karlsruhe-Nord, se compose de deux bâtiments cubiques adjacents mais légèrement décalés (le « Cube A » et le « Cube B ») qui font forte impression grâce à leurs façades saisissantes.

Client FC-Verwaltung GmbH
www.fc-gruppe.com
Architecture 3deluxe interior/architecture design systems ds GmbH
www.3deluxe.de/architecture
Calcul de structure künstlin ingenieure GmbH & Co. KG
www.kuenstlin-ingenieure.de

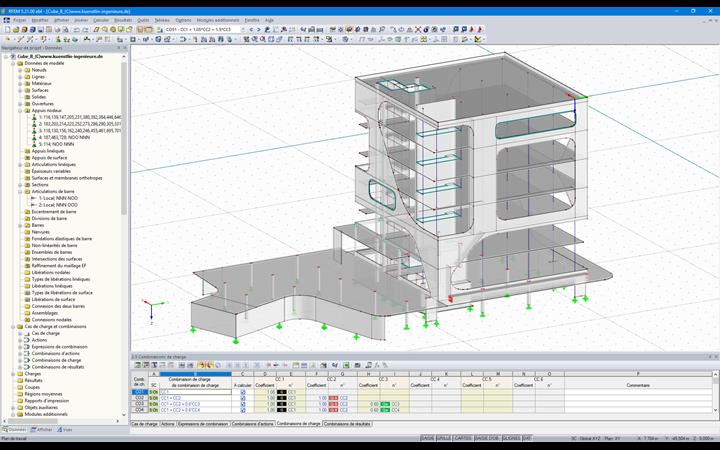

Données du modèle du « Cube B »

Modèle

Leurs fenêtres bleues réfléchissantes constituent l'aspect le plus remarquable du projet, à la fois d'un point de vue esthétique et technologique. Le campus FC est en effet le premier immeuble de bureaux au monde à être équipé de fenêtres à cristaux liquides dont la translucidité peut être réglée électroniquement.

Structure

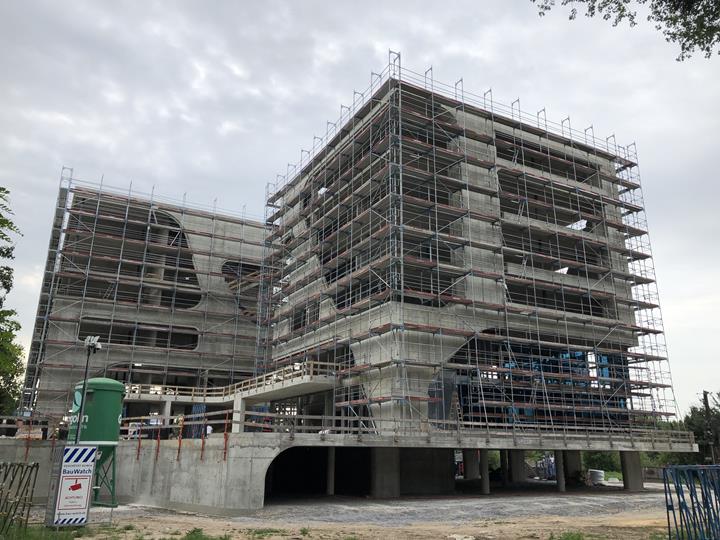

Ces deux cubes de six étages chacun (R+5) sont construits sur parking souterrain commun bien plus vaste, qui joue le rôle de « base » de l'ensemble de bâtiments. Cette base couvre l'ensemble de la zone de stationnement ouverte et comprend des dalles en béton armé en porte-à-faux reposant sur des poteaux.

Des dalles en béton armé à appui large remplissent la fonction de plafonds.

Les têtes de poinçonnement Geilinger (technologie Europilz ©) fabriquées par la société Spannverbund ont été utilisées pour réduire au maximum de l'épaisseur des plafonds au-dessus des poteaux internes en raison des charges de poinçonnement élevées. Des colonnes mixtes Geilinger ont par ailleurs été installées afin d'obtenir des sections de colonne minces pour des raisons architecturales (diamètre des colonnes au rez-de-chaussée : d = 273 mm).

Outre les voiles en béton armé au cœur du bâtiment et les voiles extérieurs, la majeure partie du transfert vertical des charges est prise en charge par des poteaux en béton.

En raison des mauvaises conditions de sol, les fondations du bâtiment sont supportées par des pieux forés en profondeur.

Chaque noyau interne, les voiles intérieurs et les voiles extérieurs en béton armé intégrés à la façade contribuent à la rigidité latérale de la structure. Le calcul sismique a été effectué avec les logiciels RFEM et RF-DYNAM Pro de Dlubal Software selon l'analyse du spectre de réponse multimodal en considérant plusieurs modes propres. RFEM a permis de considérer la sismicité malgré la géométrie complexe des voiles porteurs extérieurs en béton armé. Cet aspect était particulièrement important pour le calcul sismique et la réduction de l'effet de torsion des deux cubes.

La modélisation a été basée sur des plans de CAO préparés et importés sous forme de fichiers au format .dxf qui pouvaient être appliqués simultanément aux plans d'étage horizontaux et aux extérieurs verticaux.
