Büro- und Verwaltungsgebäude FC-Campus in Karlsruhe

Realisiert mit Dlubal Software

  • Kundenprojekt

Kundenprojekt

Die zwei versetzt gegenüberliegenden Gebäude-Würfel des FC-Campus („Cube A“ und „Cube B“) sind direkt an der A5 Autobahnabfahrt Karlsruhe-Nord gelegen und beeindrucken auf den ersten Blick durch ihre organisch geformte Fassadengestaltung.

Bauherr FC-Verwaltung GmbH
www.fc-gruppe.de
Architekt 3deluxe interior/architecture design systems d.s. GmbH
www.3deluxe.de/architecture
Tragwerksplanung künstlin ingenieure GmbH & Co. KG
www.kuenstlin-ingenieure.de

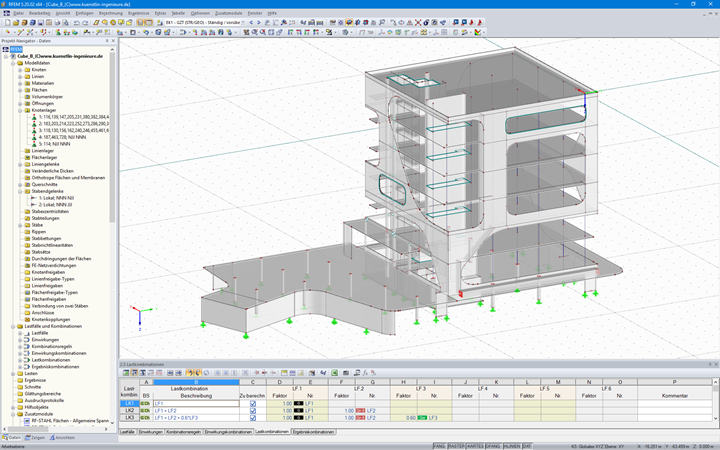

Modelldaten "Cube B"

Modell

Die bläulich schimmernden Verglasungen sind nicht nur visuell, sondern auch technisch ein absolutes Highlight: Der FC-Campus ist das weltweit erste Bürogebäude mit schaltbaren Flüssigkristallfenstern, deren Lichtdurchlässigkeit elektrisch reguliert werden kann.

Konstruktion

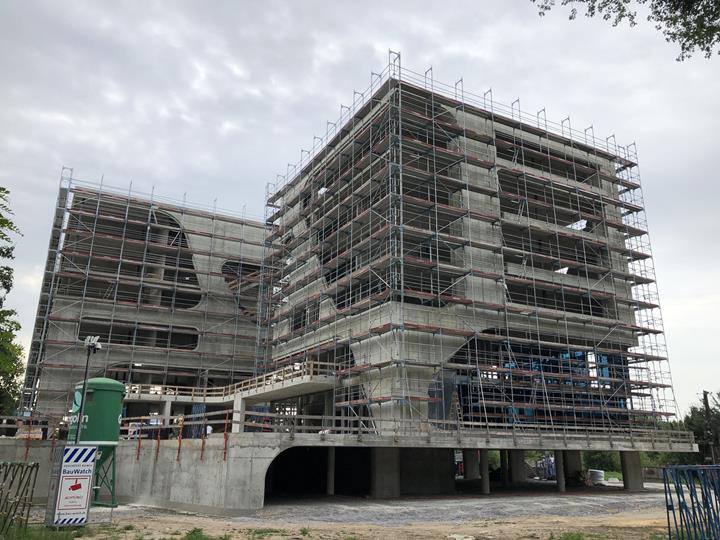

Die beiden Cubes mit je sechs Geschossen (EG bis 5. OG) stehen auf einer gemeinsamen, deutlich größeren, Tiefgaragenebene („base“). Sie überspannt als freitragende, auf Stützen punktgestützte Stb.-Platte die gesamte offene Stellplatzebene.

Die Geschossdecken sind als weitgespannte punktgestützte Stb.-Flachdecken ausgebildet.

Zur maximalen Reduzierung der Deckenstärken kommen (aufgrund der hohen Durchstanzlasten) über den Innenstützen deckenintegrierte Geilinger-Rahmen („Europilze“) der Firma Spannverbund zur Verwendung. Weiterhin werden architektonisch gewünschte schlanke Stützenquerschnitte mit Geilinger-Verbundstützen realisiert (z. B.: Stützendurchmesser im EG: d = 273 mm).

Abgesehen von den Stb.-Wänden im Bereich des Gebäudekerns und der Außenwände erfolgt der vertikale Lastabtrag großteils über die Stützen des Massivbaus.

Aufgrund des schlecht tragfähigen Baugrunds erfolgt die Gründung des Gebäudes über tiefgegründete Bohrpfähle.

Die Aussteifung des Gebäudes, bzw. der beiden Bürotürme im Einzelnen, erfolgt über den jeweiligen Erschließungskern, die Innenwände sowie über die in der Fassade integrierten Stb.-Außenwände. Der Nachweis der Erdbebensicherheit erfolgte mit Hilfe der Dlubal-Software RFEM + RF-DYNAM Pro nach dem multimodalen Antwortspektrenverfahren unter der Berücksichtigung mehrerer Schwingungsformen. Hiermit konnte auch die komplexe Geometrie der tragenden Stb.-Außenwände berücksichtigt werden. Insbesondere im Hinblick auf die Erdbebeneinwirkungen und zur Horizontalaussteifung (bzw. Reduzierung der Torsionswirkung der beiden Cubes) musste diese rechnerisch angesetzt werden.

Die Modellierung erfolgte hierbei auf der Grundlage von vorbereiteten CAD-Plänen (im dxf-Dateiformat), die in den horizontalen Grundrissebenen und vertikalen Außenwandflächen problemlos hinterlegt werden konnten.

Projekt-Standort

FC Campus,
Am Storrenacker,
Karlsruhe
