Sede amministrativa della FC Campus a Karlsruhe, in Germania

Calcolato con Dlubal Software

  • Progetto cliente

Progetto cliente

Questo articolo è stato tradotto da Google Traduttore

Visualizza il testo originale

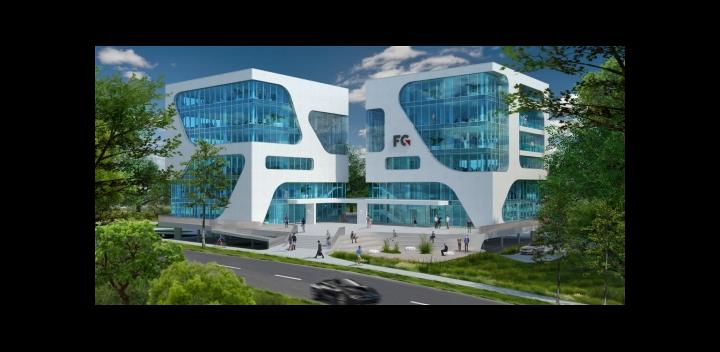

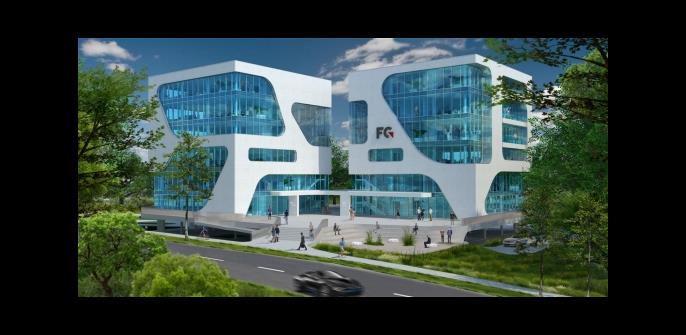

L'FC Campus ("Cubo A" e "Cubo B"), situato direttamente all'uscita A5 Karlsruhe-Nord, è costituito da due edifici cubici l'uno contro l'altro leggermente spostati strutturali che lasciano un'impressione duratura grazie al loro esclusivo design della facciata.

Committente FC-Verwaltung GmbH
www.fc-gruppe.de
Architetto 3deluxe interior / architecture design systems ds GmbH
www.3deluxe.de/architettura
Ingegnere strutturale künstlin ingenieure GmbH & Co. KG
www.kuenstlin-ingenieure.de

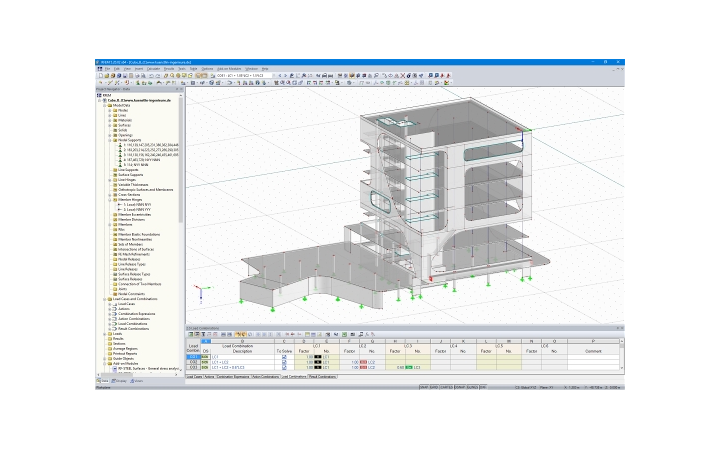

Dati del modello "Cubo B"

Modello

Le finestre blu riflettenti sono il punto fondamentale del progetto non solo visivamente ma anche tecnologicamente: FC Campus è il primo edificio per uffici al mondo con finestre LCD a cristalli liquidi utilizzabili dove la traslucenza può essere regolata elettronicamente.

Edificio

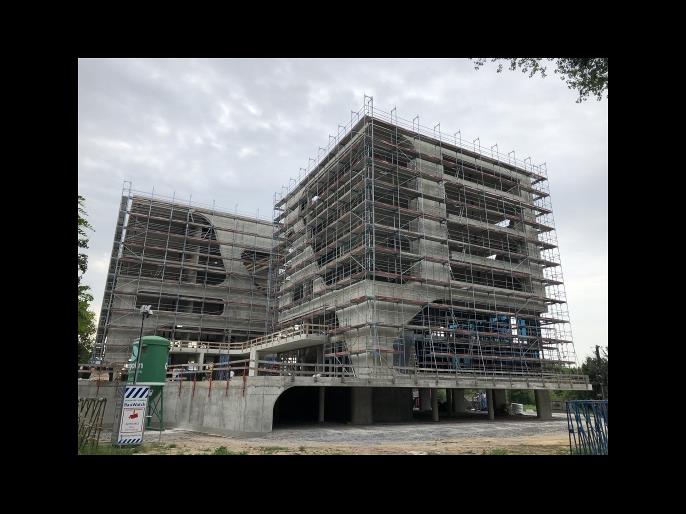

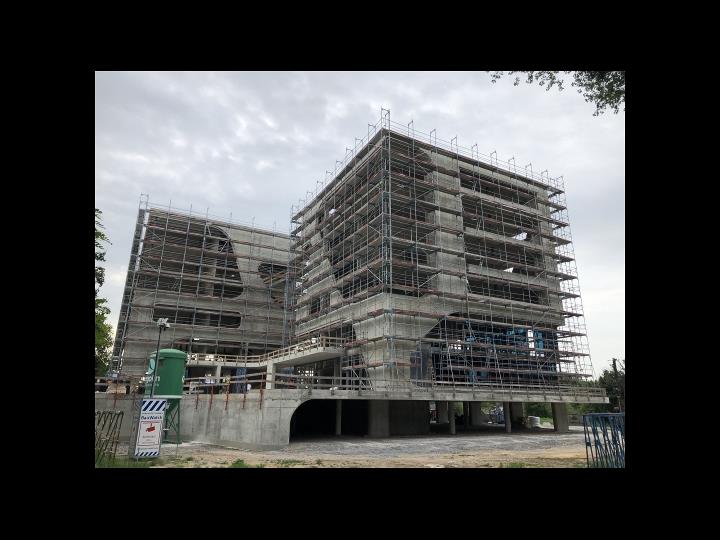

I due cubi, ciascuno con un totale di sei piani (dal piano terra al 5°) si trovano insieme in un livello di parcheggio sotterraneo comune e considerevolmente più grande ("base"). La base si estende per l'intero livello del parcheggio all'aperto e comprende le travi a sbalzo in cemento armato puntellate su colonne.

I piani sono progettati come solette in cemento armato con supporto a tutta larghezza.

Per la riduzione massima dello spessore del soffitto (a causa degli elevati carichi di punzonatura), i telai Geilinger ("Europilze") prodotti dalla società Spannverbund sono utilizzati nei soffitti sopra le colonne interne. Inoltre, per ottenere le sezioni trasversali delle colonne sottili per ragioni architettoniche (es diametro della colonna al piano terra: d = 273 mm), si utilizzano le colonne composite di Geilinger.

Altro che le pareti di cemento armato nell'anima dell'edificio così come le pareti esterne, il trasferimento verticale del carico è in gran parte ripreso dalle colonne in cemento armato.

A causa delle cattive condizioni del terreno, la fondazione dell'edificio è supportata da pali trivellati profondi.

Ogni edificio è rinforzato con un nucleo interno, le pareti interne e le pareti esterne in cemento armato integrate nella facciata contribuiscono alla rigidezza laterale della struttura. La progettazione sismica è stata eseguita nei programmi software Dlubal RFEM + RF-DYNAM Pro secondo l'analisi dello spettro di risposta multimodale considerando diverse forme di modalità. RFEM ha consentito la considerazione sismica con la complessa geometria delle pareti esterne in calcestruzzo armato di supporto. Ciò è stato particolarmente importante per quanto riguarda il progetto sismico e la riduzione dell'effetto torsionale dei due cubi.

La modellazione è iniziata con piani preparati in CAD importati in formato file.dxf che potevano essere applicati contemporaneamente alle planimetrie orizzontali e agli esterni verticali.

Posizione del progetto

FC Campus,
Am Storrenacker,
Germania
