Edificio de oficinas y administrativo FC Campus en Karlsruhe, Alemania
Proyecto de cliente
El FC Campus ("Cubo A" y "Cubo B"), ubicado directamente en la salida A5 de la autopista Karlsruhe-Nord, consta de dos cubos estructurales adyacentes con un ligero desplazamiento que impresionan a primera vista debido al diseño único de las fachadas.
| Cliente |
FC-Verwaltung GmbH www.fc-gruppe.de |
| Arquitecto |
3deluxe interior / architecture design systems ds GmbH www.3deluxe.de/architecture |
| Ingeniería estructural |
künstlin ingenieure GmbH & Co. KG www.kuenstlin-ingenieure.de |
Datos del modelo "Cubo B"

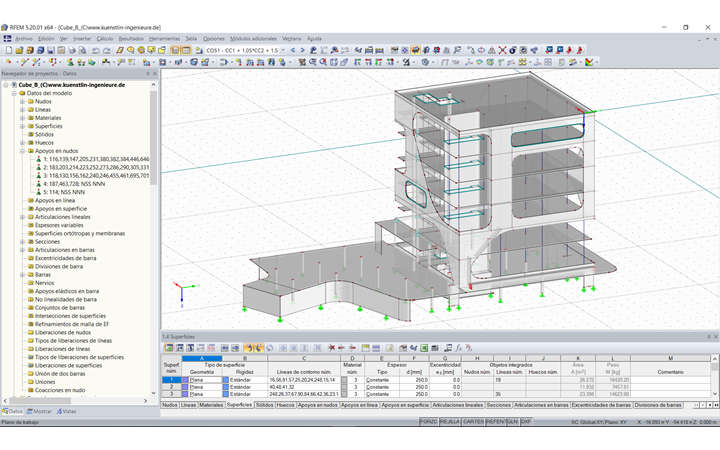

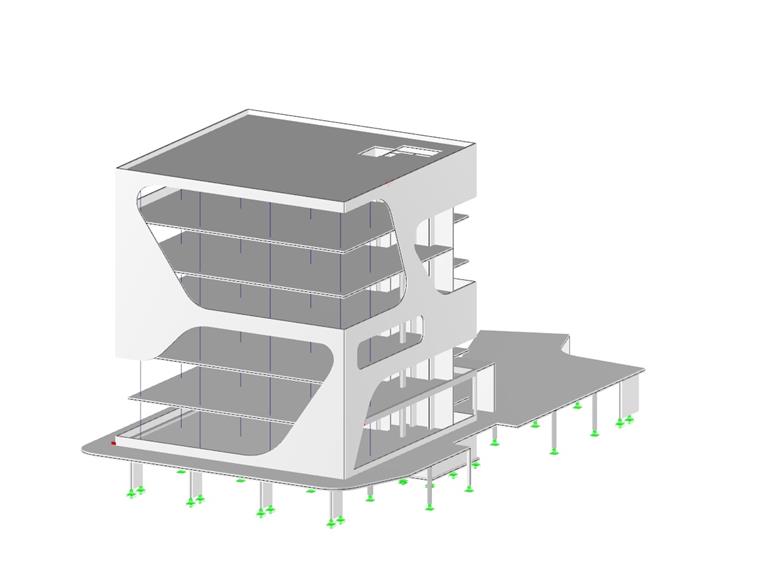

Modelo
Las ventanas azules reflectantes son el punto destacado del proyecto tanto visual como tecnológicamente: el FC Campus es el primer edificio de oficinas del mundo con ventanas de cristal líquido conmutable donde la translucidez se puede ajustar electrónicamente.
La estructura

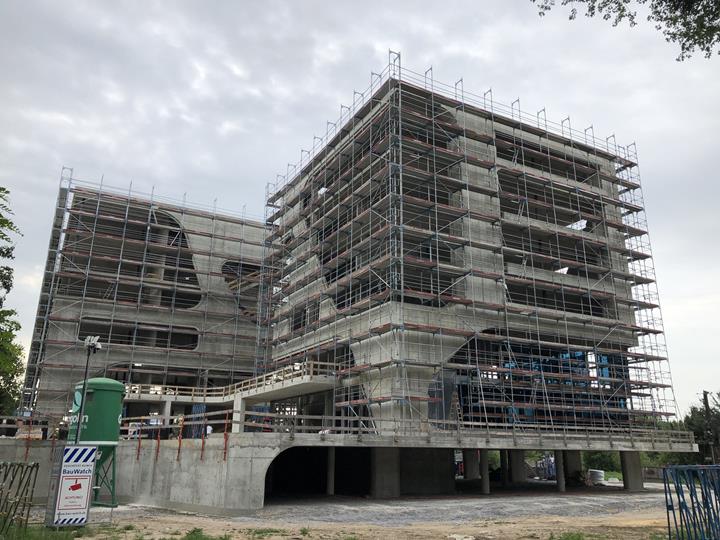

Los dos cubos, cada uno con un total de seis plantas (de la planta baja a la 5ª ) se encuentran en un nivel de parking subterráneo común y considerablemente más grande ("base"). La base abarca todo el nivel de espacio de parking abierto e incluye losas de hormigón armado en voladizo apoyadas en pilares.
Los pisos están diseñados como losas de hormigón armado apoyadas en puntos de gran vano.
Para la reducción máxima del espesor del techo (debido a las altas cargas de punzonamiento), se utilizaron los pórticos Geilinger ("Europilze") fabricados por la empresa Spannverbund en los techos por encima de los pilares internos. Además, para lograr secciones esbeltas para los pilares por razones arquitectónicas (es decir, un diámetro de pilar en la planta baja: d = 273 mm), se utilizaron pilares del material mixto de Geilinger.
Dejando aparte los muros de hormigón armado en el núcleo del edificio así como en los muros externos, la transferencia de la carga vertical es tomada en gran parte por los pilares de hormigón.
Debido a las malas condiciones del suelo, la cimentación del edificio está apoyada sobre pilotes perforados profundos.
Cada núcleo interno respectivo, los muros interiores y los muros exteriores de hormigón armado integrados en la fachada contribuyen a la rigidez lateral de la estructura. El cálculo sísmico se realizó en los programas RFEM y RF-DYNAM Pro de Dlubal Software según el análisis del espectro de respuesta multimodal al considerar varios modos de vibración. RFEM permitió la consideración sísmica con la geometría compleja de los muros exteriores de hormigón armado de apoyo. Esto fue especialmente importante con respecto al cálculo sísmico y la reducción del efecto torsional de los dos cubos.
El modelado se inició con planos preparados en CAD importados en formato de archivo .dxf, los cuales pudieron ser aplicados simultáneamente con los planos de la planta horizontal así como con los exteriores verticales.
