德国卡尔斯鲁厄 FC-园区办公大楼

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

This article was translated by Google Translator

View original text

FC-园区的两个偏移立方体(“立方体 A”和“立方体 B”)直接位于卡尔斯鲁厄北部的 A5 高速公路出口处,并通过其有机形状的立面设计让人印象深刻。

建设单位 FC-Verwaltung GmbH
www.fc-gruppe.de
建筑设计 3deluxe interior/architecture design systems d.s. GmbH
www.3deluxe.de/architecture
结构设计 künstlin ingenieure GmbH & Co. KG
www.kuenstlin-ingenieure.de

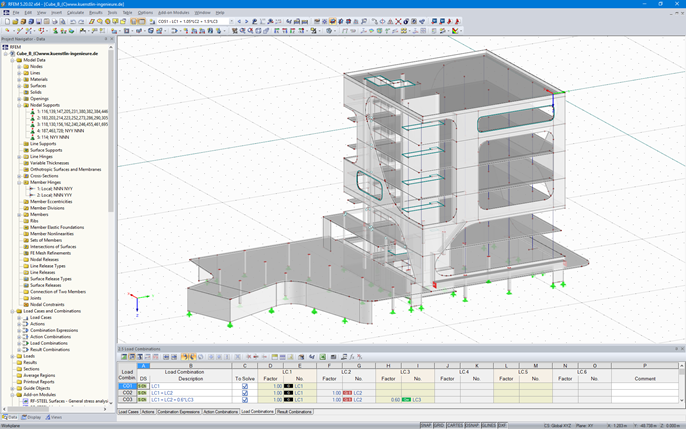

计算模型数据 "立方体 B"

模型

蓝色闪光玻璃幕墙不仅在视觉上,而且在技术上都是绝对的亮点: FC-园区办公楼是世界上第一座带可切换液晶窗的办公楼,其透光率可以通过电气设备进行调节。

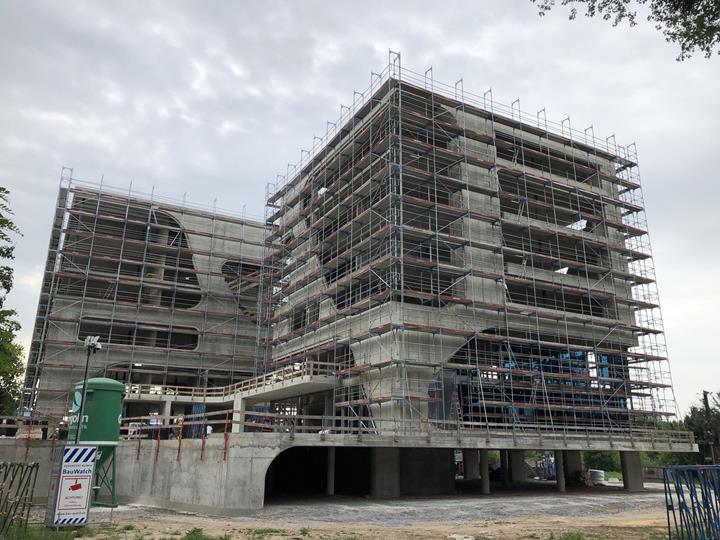

主体结构

两个主楼均为 6 楼层立方体建筑(底层到 5 楼) 坐落在共同的地下室,并兼作地下车库。 地下车库采用无梁楼盖,采用无柱帽的板柱节点,提供了较好的底部大空间地下室。

其他楼层也是采用无柱帽的钢筋混凝土无梁楼盖结构。

为了最大限度地减少由楼板传来的冲切荷载,内柱的板柱节点采用了德国 Spannverbund 公司的 Geilinger 抗剪键(“Europilze”)用于抗冲切设计。 除上述外,为了建筑功能需要,使用了较为细长的 Geilinger 组合截面柱。(例如 首层柱的截面仅为: d = 273 mm).

除了建筑核心区域混凝土剪力墙和外墙混凝土墙之外,整个结构的竖向荷载主要通过混凝土柱进行传递。

由于整个建筑的地基条件较差,所以整个地基均采用了长螺旋钻孔桩。

整个建筑的抗侧力支撑体系,两座办公楼的主体结构均采用了核心内筒、内部剪力墙、以及通过在建筑外墙添加钢筋混凝土外墙的方法进行加固。 结构的抗震验算,是通过 Dlubal 软件 RFEM 和动力分析模块 RF-DYNAM Pro 按照多振型反应谱方法,考虑大量振型的工况下进行计算。 并且可以考虑非常复杂的几何外形构造的混凝土外墙。 特别需要注意的是考虑到地震作用的影响(例如两座立方体主楼的相互扭转作用)必须设置和计算结构在水平方向的抗侧力构件。

结构设计阶段的建模均是依据现有的 CAD 建筑图形(dxf 文件格式),建筑平面图形和建筑外墙立面图直接导入到 RFEM 中进行快速建模。
