Administrativní a správní budovy FC-Campus v Karlsruhe, Německo
Projekt zákazníka
Dvě vůči sobě mírně posunuté krychlové budovy administrativního areálu FC-Campus („Cube A“ a „Cube B“) se nacházejí přímo u sjezdu z dálnice A5 Karlsruhe-Sever a zaujmou na první pohled organickým vzhledem fasády.
| Investor |
FC-Verwaltung GmbH www.fc-group.com |
| Architekt |
3deluxe interior/architecture design systems d.s. GmbH www.3deluxe.de/architecture |
| Návrh nosné konstrukce |
kunstlin ingenieure GmbH & Co. KG www.kuenstlin-ingenieure.de |
Údaje o modelu „Cube B“
Model
Modře se třpytící skleněné tabule jsou nejen po vizuální, ale i technické stránce absolutním zlatým hřebem konstrukce: Budovy areálu FC-Campus jsou světově první administrativní budovou se skly z tekutých krystalů, jejichž průsvitnost lze elektricky regulovat.
Konstrukce

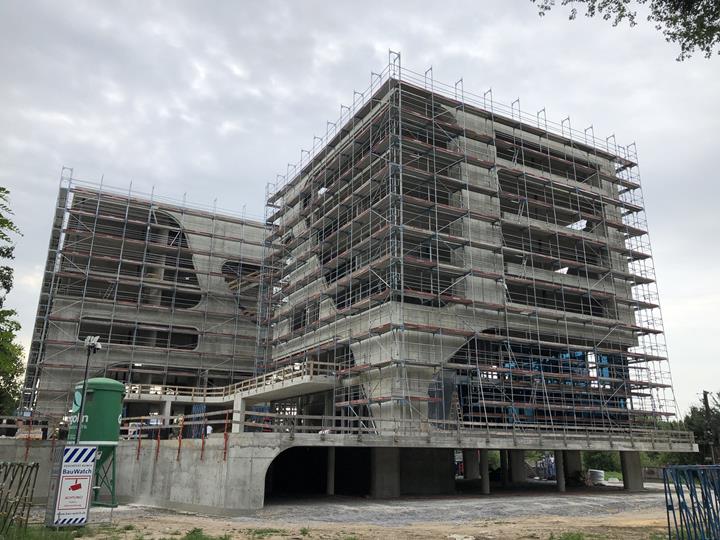

Obě krychle mají šest podlaží (přízemí až 5. nadzemní podlaží) a společně stojí na mnohem větší desce podzemních garáží (základna). Základna překlenuje jako visutá a sloupy bodově podepřená železobetonová deska celou otevřenou parkovací plochu.
Stropní desky jednotlivých podlaží jsou navrženy jako velkorozponové bodově podepřené železobetonové desky.
Pro maximální redukci tloušťky stropních desek se použily vzhledem k možnému protlačení v důsledku velkého zatížení Geilingerovy rámy („Europilze“) firmy Spannverbund, které jsou integrovány nad vnitřními sloupy do stropních desek. Architektem navržené štíhlé průřezy sloupů byly realizovány pomocí Geilingerových spřažených sloupů (například v přízemí o průměru d = 273 mm).
Pokud odhlédneme od železobetonových stěn v oblasti jádra konstrukce a od vnějších stěn, přenášejí zatížení ve svislém směru z velké části sloupy masivní konstrukce.
Kvůli nedostatečné únosnosti podloží má budova hlubinné založení na vrtaných pilotách.

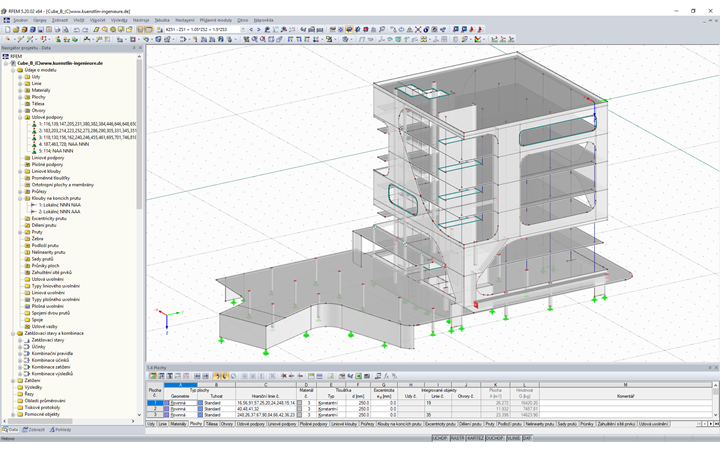

Každá budova je vyztužena vnitřním jádrem, vnitřními stěnami a železobetonovými stěnami ve fasádě. Seizmická bezpečnost konstrukcí byla posouzena v programu RFEM společnosti Dlubal Software a v přídavném modulu RF-DYNAM Pro multimodální analýzou s použitím spektra odezvy a se zohledněním mnoha tvarů kmitání. Bylo tak možné zohlednit i složitou geometrii nosných železobetonových vnějších stěn, kterou bylo třeba vzít v úvahu především s ohledem na seizmické účinky a na vodorovné vyztužení (resp. redukci krouticího účinku u obou krychlí).
Při modelování se vycházelo z připravených CAD návrhů (ve formátu DXF), které bylo možné bez problému importovat do vodorovných půdorysných rovin i svislých ploch vnějších stěn.
