Budynek biurowo-administracyjny FC Campus w Karlsruhe, Niemcy

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

FC Campus ("Cube A" i and "Cube B"), zbudowany bezpośrednio przy zjeździe z autostrady A5 (Karlsruhe-Nord), składa się dwóch sąsiadujących, przesuniętych względem siebie budynków, przypominających kształtem kostkę. Projekt ich unikatowej fasady robi niesamowite wrażenie.

Klient FC-Verwaltung GmbH
www.fc-gruppe.de
Zarządzanie budową 3deluxe systemy do projektowania wnętrz/architektury ds GmbH
www.3deluxe.de/architecture
Structural Engineer künstlin ingenieure GmbH & Co. KG
www.kuenstlin-ingenieure.de

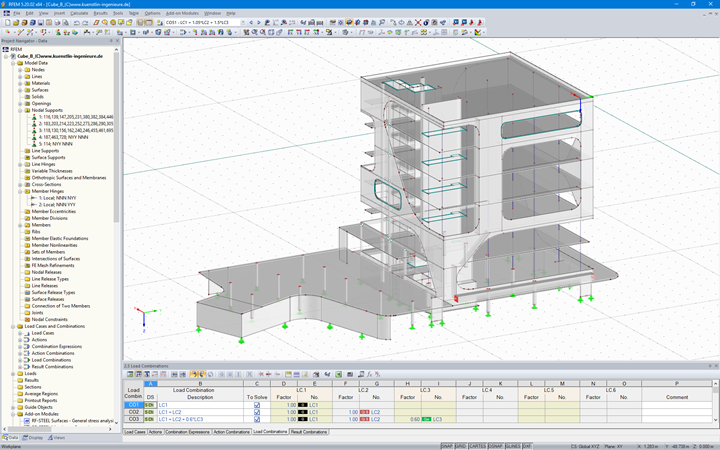

Dane modelu "Cube B"

Model

Niebieskie okna odblaskowe podkreślają nie tylko wizualnie, ale również technologicznie: FC Campus to pierwszy na świecie budynek biurowy z obsługiwanymi oknami ciekłokrystalicznymi, w których przezierność można regulować elektronicznie.

Konstrukcja

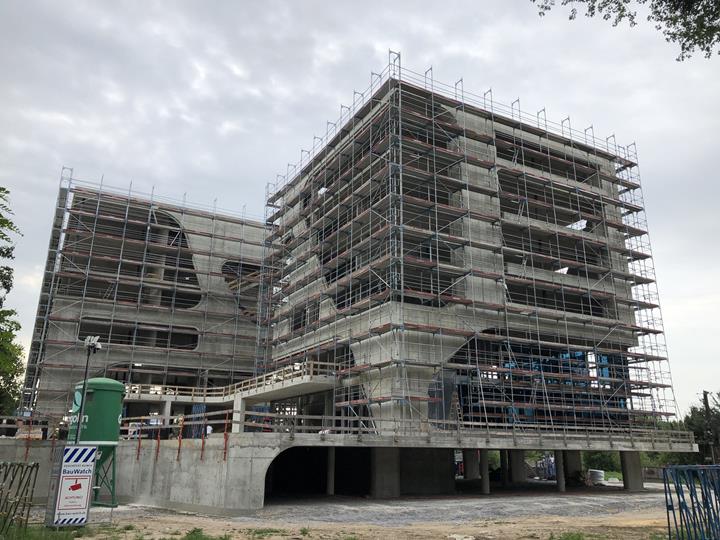

Dwie kostki, każda o łącznej długości sześciu kondygnacji (pierwsze piętro do 5te znajdują się na wspólnym i znacznie większym poziomie parkingu podziemnego („baza”). Podstawa obejmuje cały otwarty poziom parkingu i obejmuje żelbetowe płyty wspornikowe, podparte punktowo na słupach.

Stropy zaprojektowano jako żelbetowe płyty podparte punktowo o dużej rozpiętości.

Aby maksymalnie zredukować grubość stropu (z uwagi na wysokie obciążenia przebijające), w stropach nad słupami wewnętrznymi zastosowano ramy Geilinger („Europilze“) firmy Spannverbund. Dodatkowo w celu uzyskania smukłych przekrojów słupa ze względów architektonicznych (tj średnica słupa na pierwszym piętrze: d = 10,75 cala), stosowane są słupy kompozytowe Geilinger.

Oprócz ścian żelbetowych w rdzeniu budynku oraz ścian zewnętrznych przenoszenie obciążeń pionowych jest w dużej mierze przejmowane przez słupy betonowe.

Ze względu na złe warunki gruntowe fundament budynku podparty jest na palach z głębokim wierceniem.

Każdy rdzeń wewnętrzny, ściany wewnętrzne i zewnętrzne ściany żelbetowe zintegrowane z fasadą przyczyniają się do zwiększenia sztywności bocznej konstrukcji. Obliczenia sejsmiczne wykonano w programach Dlubal, RFEM + RF-DYNAM Pro, zgodnie z analizą spektrum odpowiedzi w trybie multimodalnym, z uwzględnieniem kilku kształtów modów. Program RFEM uwzględnił dane sejsmiczne ze względu na złożoną geometrię żelbetowych ścian zewnętrznych. Było to szczególnie istotne w odniesieniu do obliczeń sejsmicznych i ograniczenia efektu skręcania obu sześcianów.

Modelowanie zainicjowano przy użyciu gotowych planów CAD zaimportowanych w formacie .dxf, które można było zastosować jednocześnie zarówno do poziomych planów pięter, jak i do pionowych elementów zewnętrznych.

Lokalizacja projektu

FC Campus,
Am Storrenacker,
Karlsruhe, Niemcy
