Edifício de escritórios e administração FC-Campus em Karlsruhe, Alemanha

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

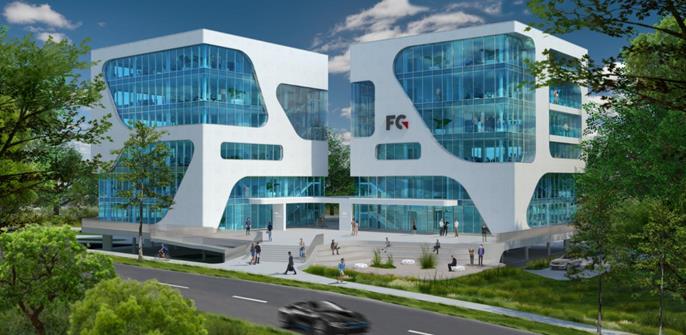

O FC Campus ("Cube A" e "Cube B"), localizado diretamente na saída Karlsruhe-Nord da autoestrada A5, é constituído por dois cubos estruturais adjacentes com um ligeiro desvio, deixando desde logo uma impressão duradoura, fruto do design único da sua fachada.

Cliente FC-Verwaltung GmbH
www.fc-gruppe.de
Arquiteto 3deluxe interior/architecture design systems d.s. GmbH
www.3deluxe.de/architecture
Planeamento estrutural künstlin ingenieure GmbH & Co. KG
www.kuenstlin-ingenieure.de

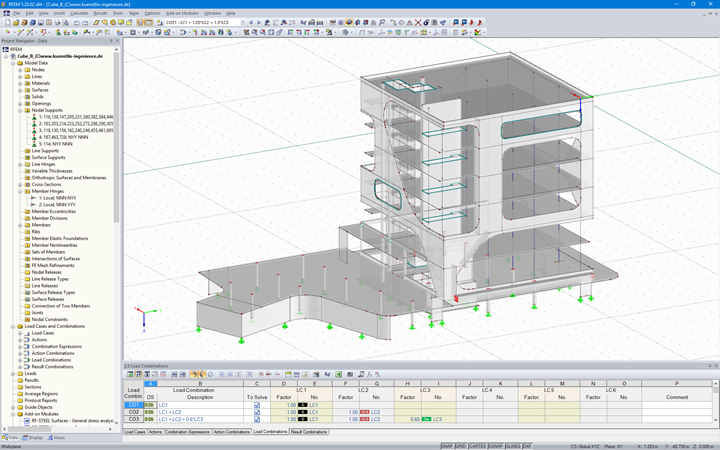

Dados de modelo do "Cube B"

Modelo

As janelas azuis refletoras são um ponto alto do ponto de vista visual assim como técnico: O FC Campus é o primeiro edifício de escritórios do mundo a estar equipado com janelas de cristais líquidos, onde a transparência pode ser regulada eletronicamente.

Estrutura

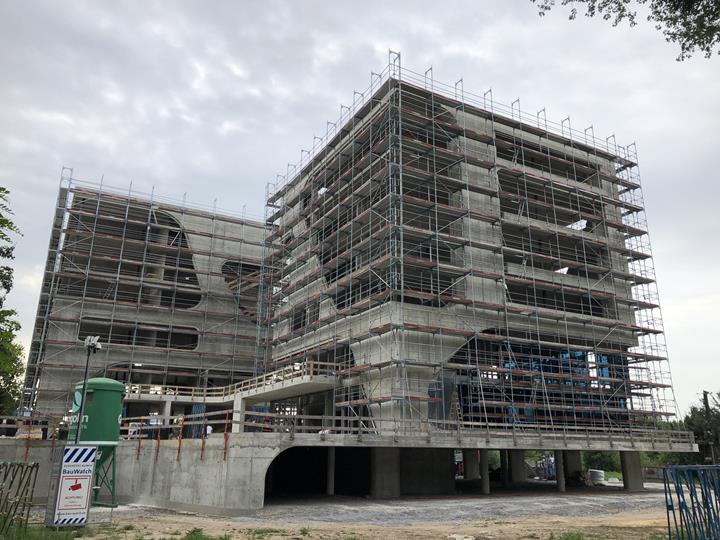

Os dois cubos, cada um com seis pisos (rés-do-chão + 5 andares), estão sobre um nível de parque subterrâneo em comum e consideravelmente maior. Esta base cobre todo o nível de espaço de estacionamento aberto e inclui lajes de betão armado em consola suportadas pontualmente em pilares.

Os tetos dos pisos foram dimensionados como lajes de vão largo em betão armado suportadas pontualmente.

Para a redução máxima das espessuras dos tetos (devido às cargas de punçoamento elevadas) foram utilizados pórticos Geilinger ("Europilze") nos tetos acima dos pilares interiores, fabricados pela empresa Spannverbund. Adicionalmente, foram utilizados pilares mistos Geilinger para por razões arquitetónicas obter secções transversais esbeltas (por ex. diâmetro de pilar no rés-do-chão: d = 273 mm).

À parte das paredes em betão armado no núcleo do edifício assim como das paredes externas, a transferência de cargas vertical é realizada maioritariamente através dos pilares de betão.

Devido às más condições do solo, as fundações do edifício foram executadas na forma de estacas escavadas por broca.

O contraventamento das duas torres é garantido pelos respetivos núcleos internos, as paredes interiores assim como as paredes exteriores integradas na fachada. A verificação da segurança contra sismos foi realizada com ajuda do software RFEM da Dlubal juntamente com o módulo adicional RF-DYNAM Pro, de acordo com o método do espectro de resposta e com consideração de várias formas de vibração. O RFEM possibilitou a consideração das ações sísmicas apesar da geometria complexa das paredes externas em betão armado. Este aspeto foi particularmente importante para o cálculo sísmico e a redução do efeito de torção dos dois cubos.

A modelação foi iniciada com planos CAD preparados e importados como ficheiros .dxf que puderam ser aplicados simultaneamente aos planos de piso horizontal assim como os exteriores verticais.

Local do projeto

FC Campus,
Am Storrenacker,
Karlsruhe, Alemanha
