Промышленное здание в Альпах Верхнего Прованса, Франция

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

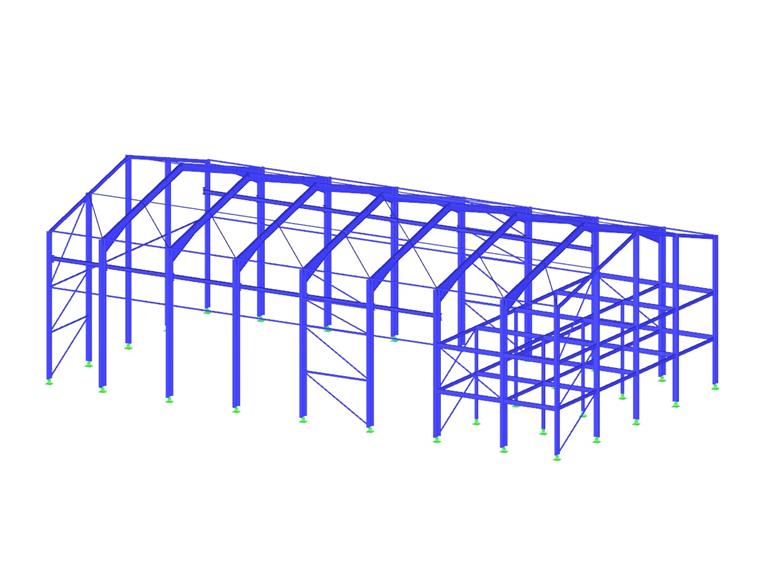

Проектирование промышленного цеха в регионе с высокой сейсмической активностью было поручено команде инженеров из компании ALBYR Structures. Сама конструкция цеха состоит из семи двухшарнирных каркасов, с вутами на конце балок, частью которых является и подвышенное место для офисов. В конструкцию далее входят также опорные колонны, поддерживающие подкрановые балки для 5-тонного крана.

Расчет конструкций ALBYR Structures, Бордо, Франция
www.albyr.fr
LinkedIn

Модель

Расчет и моделирование

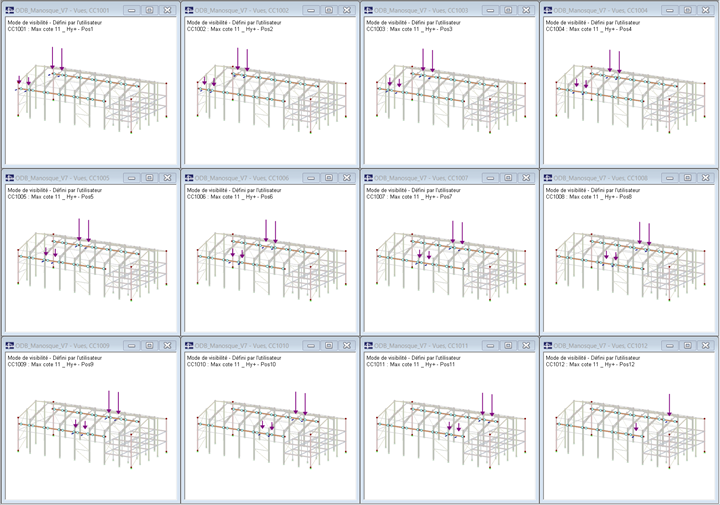

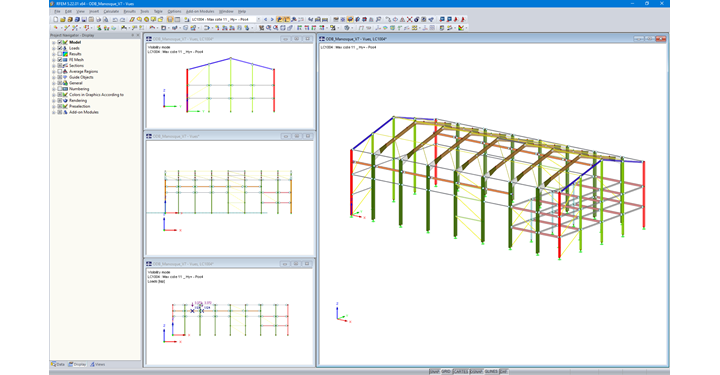

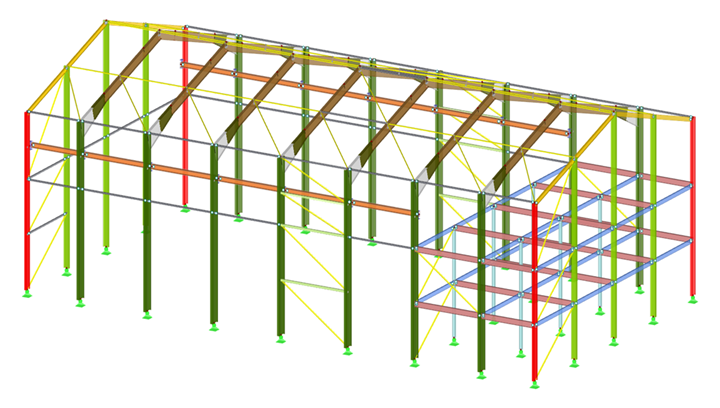

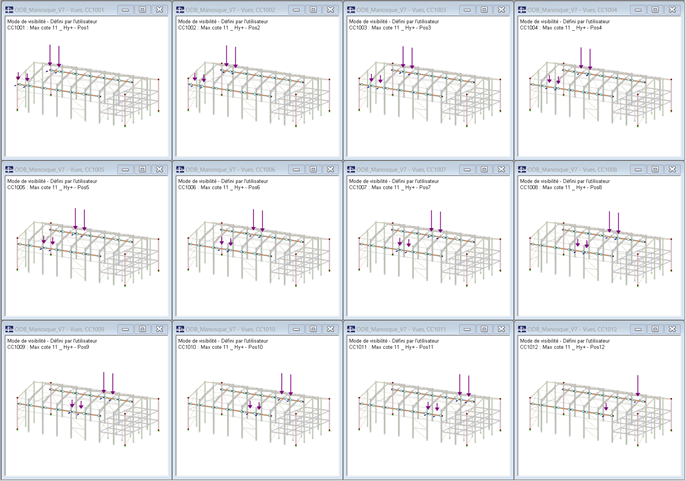

Поскольку конструкция цеха имеет обычную форму и размер, решили инженеры из ALBYR Structures смоделировать всю основную конструкцию в 3D в программе RFEM, благодаря чему они смогли автоматически создавать требуемые ветровые и снеговые нагрузки. Геометрия рам была полностью параметризована, в следствие чего можно было в модели быстро проводить любые изменения. Все загружения крана были сначала созданы в программе Excel и затем импортированы в RFEM, в то время как сейсмические нагрузки на конструкцию создавались в дополнительном модуле RF-DYNAM Pro.

Для вычисления расчетных длин колонн каркаса, использовала команда из ALBYR Structures дополнительный модуль RF-STABILITY. Благодаря тому, затем можно было в модуле RF-STEEL EC3 проверить и оптимизировать все требуемые стержни.

Ключевые слова

Зал RFEM 5 RF-DYNAM PRO RF-STABILITY (английская версия) RF-STEEL EC3 Ветровые нагрузки Снеговые нагрузки
