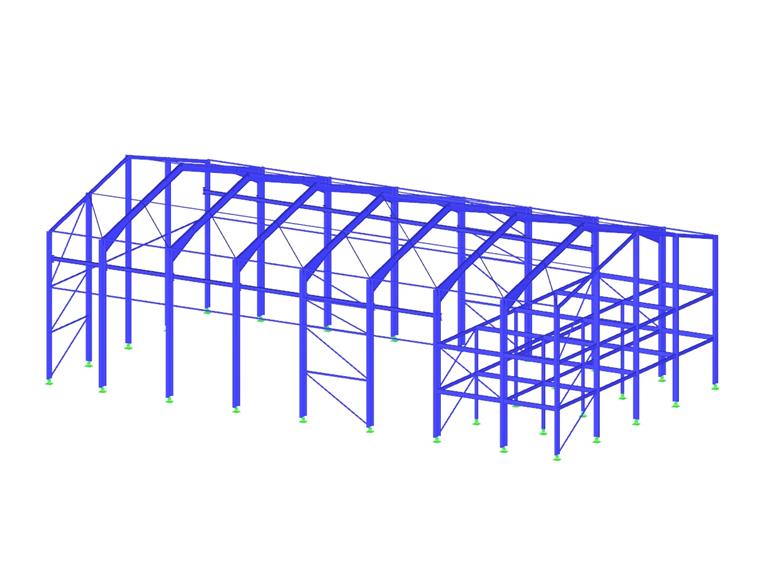

Budynek przemysłowy w departamencie Alpes-de-Haute-Provence, Francja

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

Zespół ALBYR Structures otrzymał zlecenie zaprojektowania hali przemysłowej położonej w regonie o dużej aktywności sejsmicznej. Hala składa się z siedmiu ram głównych podpartych przegubowo, posiadających rygle o zbieżnym przekroju na każdym końcu oraz z powierzchni użytkowej, zajmowanej przez biura. W budynku znajduje się suwnica o udźwigu 5 ton.

Analiza statyczno-wytrzymałościowa ALBYR Structures, Bordeaux, Francja
www.albyr.fr
LinkedIn

Model

Analiza konstrukcji i modelowanie

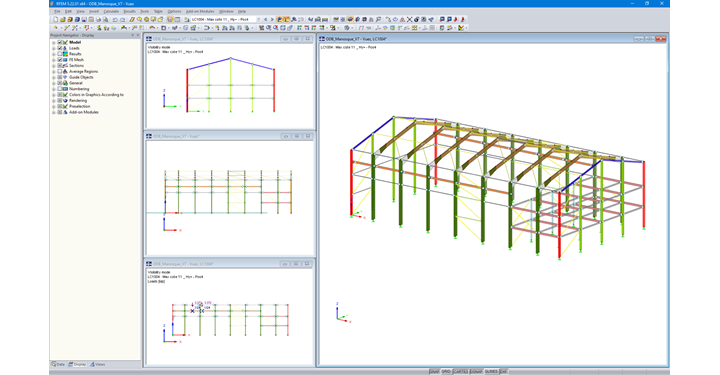

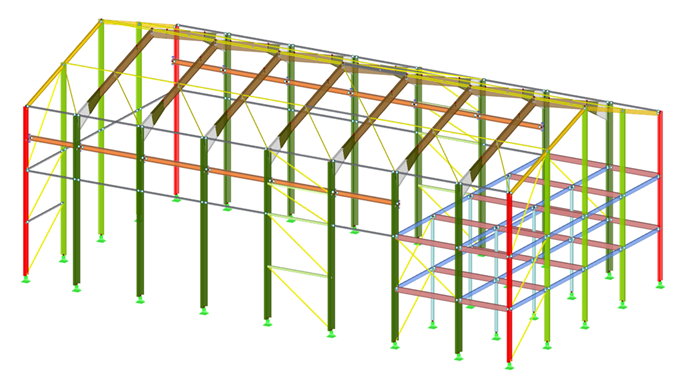

Ponieważ budynek ma konwencjonalny kształt i rozmiar, zespół ALBYR Structures zdecydował się na stworzenie modelu 3D całej konstrukcji głównej, w celu wykorzystania automatycznego generatora obciążeń klimatycznych dostępnego w programie RFEM. Geometria ram stalowych została w pełni sparametryzowana, aby umożliwić szybką modyfikację modelu. Przypadki obciążeń od suwnicy zostały wygenerowane w programie Excel, a następnie zaimportowane do programu RFEM. Przypadki obciążeń sejsmicznych zostały utworzone w module RF-DYNAM PRO.

Zespół ALBYR Structures wykorzystał następnie moduł RF-STABILITY do obliczenia długości wyboczeniowych słupów ram głównych, które następnie uwzględniono w module RF-STEEL EC3, weryfikującym nośności.

Słowa kluczowe

Kopuła hali RFEM 5 RF-DYNAM PRO RF-STABILITY (en) RF-STEEL EC3 Obciążenia wiatrem Obciążenia śniegiem
