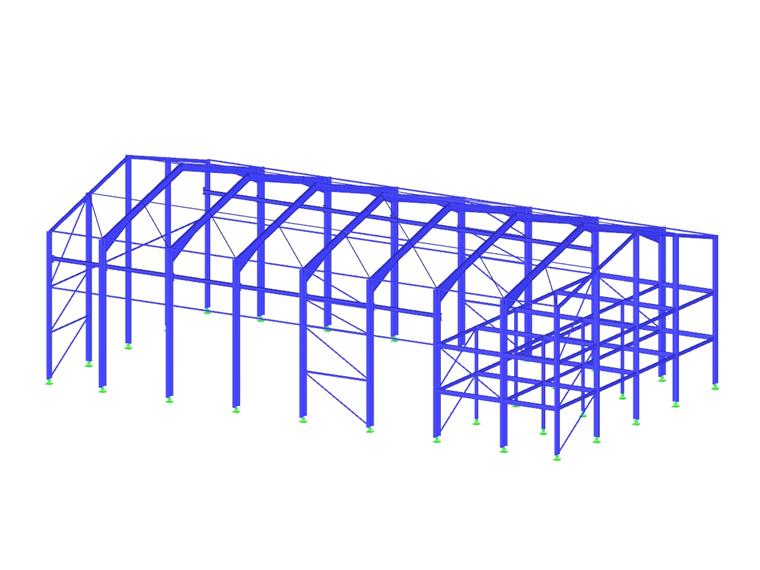

Industriegebäude im Département Alpes-de-Haute-Provence, Frankreich
Kundenprojekt
Das Team von ALBYR Structures wurde damit beauftragt, eine Industriehalle in einer erdbebengefährdeten Region zu planen. Die Halle besteht aus sieben Zweigelenkrahmen, mit Vouten an den Riegelenden sowie einer Deckenebene, die Büros enthalten wird. Die Stützen tragen Kranbahnträger, für einen 5-Tonnen-Kran.
| Statische Berechnung |
ALBYR Structures, Bordeaux, Frankreich www.albyr.fr |
Modell
Statische Berechnung und Modellierung

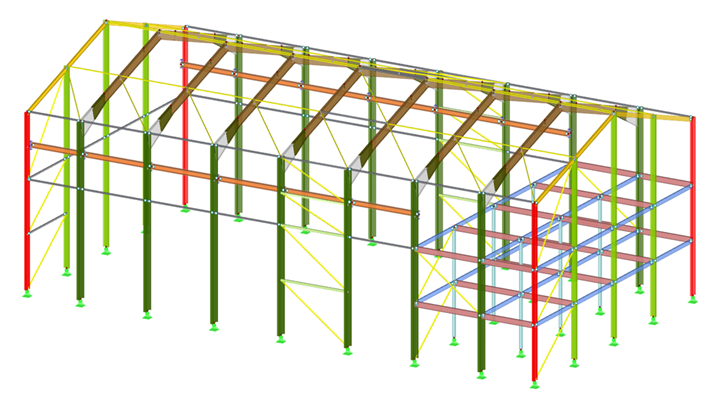

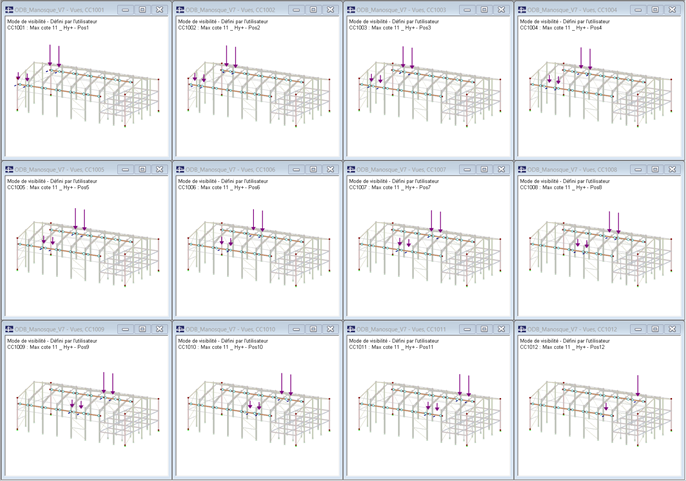

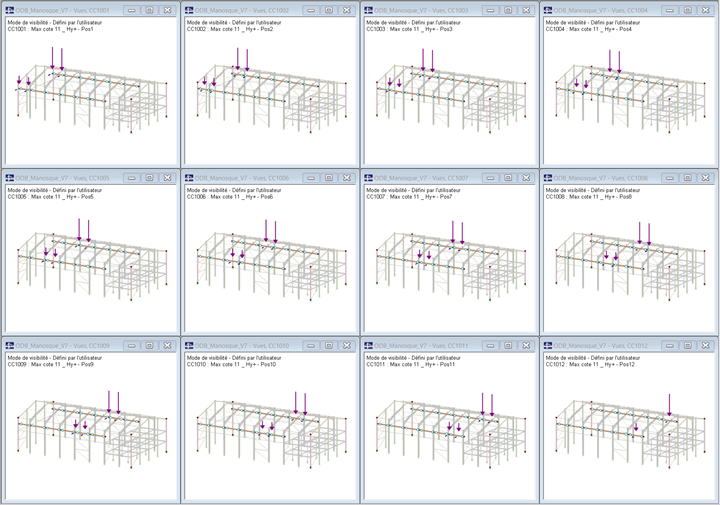

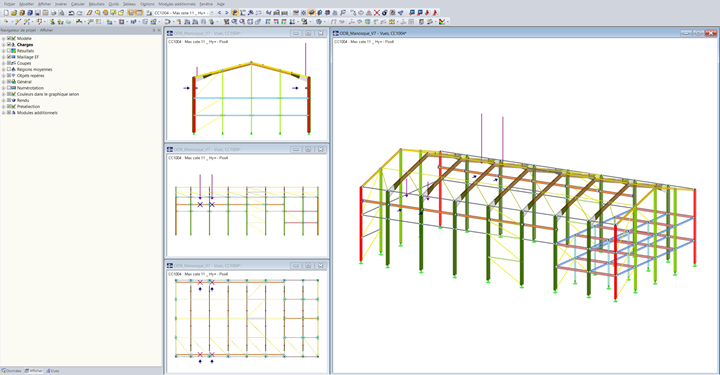

Da die Konstruktion eine übliche Form und Größe aufweist, entschied sich das Team von ALBYR Structures dazu, die komplette Hauptstruktur in 3D zu modellieren, um die Wind- und Schneelasten automatisch in RFEM generieren zu können. Die Geometrie der Rahmen wurde komplett parametrisiert, um schnelle Änderungen am Modell zu ermöglichen. Die Kranlastfälle generierten die Ingenieure in Excel und importierten diese dann einfach in RFEM. Für die Generierung der Erdbebenlastfälle verwendeten sie RF-DYNAM Pro.
Anschließend nutzte das Team von ALBYR Structures das Zusatzmodul RF-STABIL, um die effektiven Knicklängen der Rahmenstützen zu berechnen, die im Bemessungsmodul RF-STAHL EC3 berücksichtigt wurden. Alle Stäbe konnten danach dann mit dem Zusatzmodul RF-STAHL EC3 bemessen und optimiert werden.
Schlüsselwörter
Halle RFEM 5 RF-DYNAM PRO RF-STABIL RF-/STAHL EC3 Windlasten Schneelasten
