Průmyslová hala v departamentu Alpes-de-Haute-Provence, Francie

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

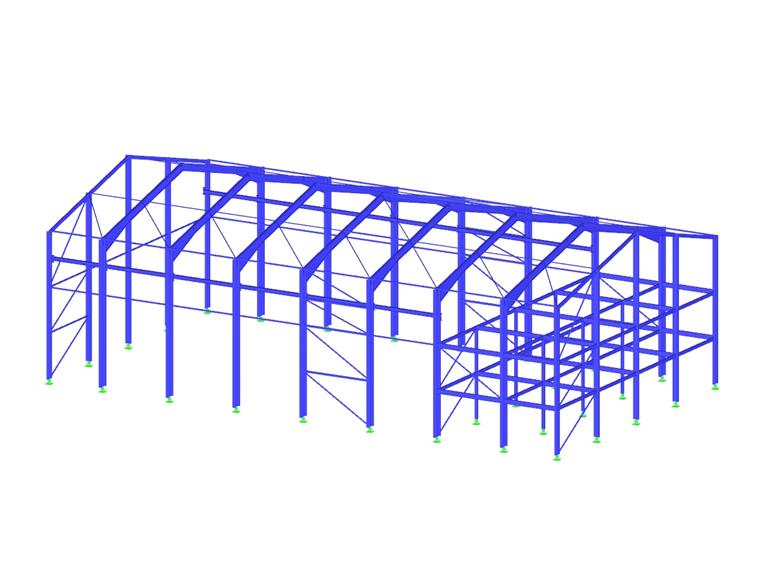

Tým společnosti ALBYR Structures byl pověřen návrhem průmyslové haly v seizmicky aktivní oblasti. Hala se skládá ze 7 dvoukloubových rámů s náběhy na konci příčlí a její součástí je také vyvýšená část s kancelářemi. Sloupy podpírají nosník jeřábové dráhy o nosnosti 5 t.

Statický výpočet ALBYR Structures, Bordeaux, Francie
www.albyr.fr
LinkedIn

Model

Statický výpočet a model

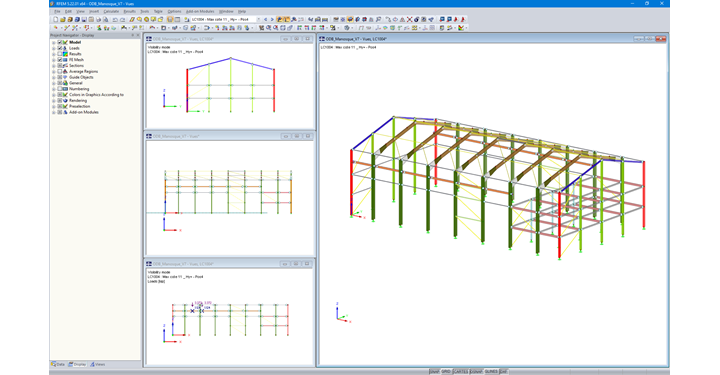

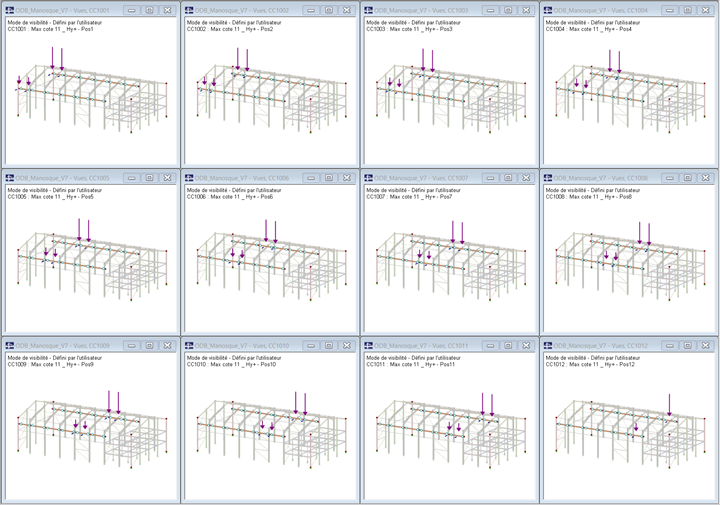

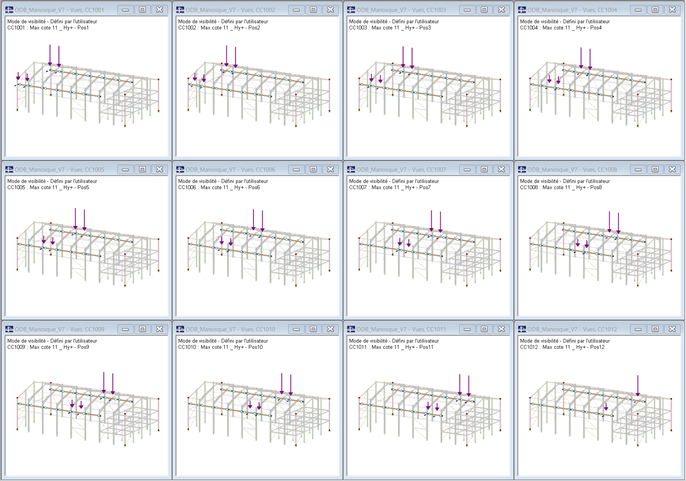

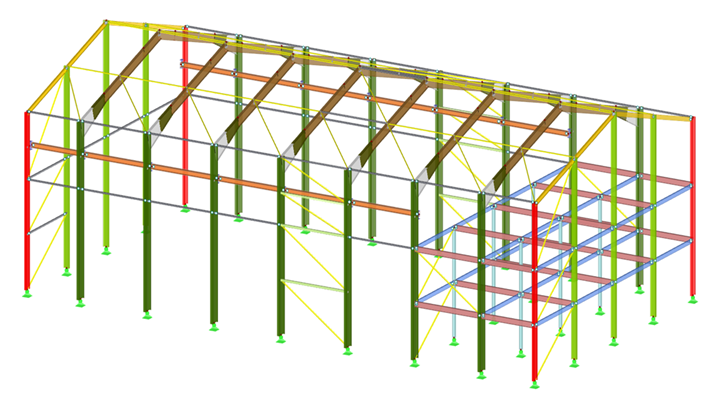

Vzhledem k tomu, že konstrukce má obvyklý tvar i velikost, projektanti společnosti ALBYR Structures vymodelovali celou hlavní konstrukci ve 3D, aby bylo možné automaticky vygenerovat zatížení větrem a sněhem v programu RFEM. Geometrie rámů byla kompletně parametrizována, a lze tak rychle provést jakoukoli úpravu modelu. Jednotlivé stavy zatížení jeřábem projektanti vytvořili v Excelu a následně je jednoduše importovali do programu RFEM. Pro vygenerování seizmických zatěžovacích stavů použili modul RF-DYNAM Pro.

Následně tým společnosti ALBYR Structures využil přídavný modul RF-STABILITY pro výpočet vzpěrných délek rámových sloupů, které byly potřebné pro výpočet v modulu RF-STEEL EC3. Všechny pruty pak mohly být pomocí modulu RF-STEEL EC3 posouzeny a optimalizovány.

Klíčová slova

Hala RFEM 5 RF-/DYNAM Pro Stabilní RF-STEEL EC3 Zatížení větrem Zatížení sněhem
