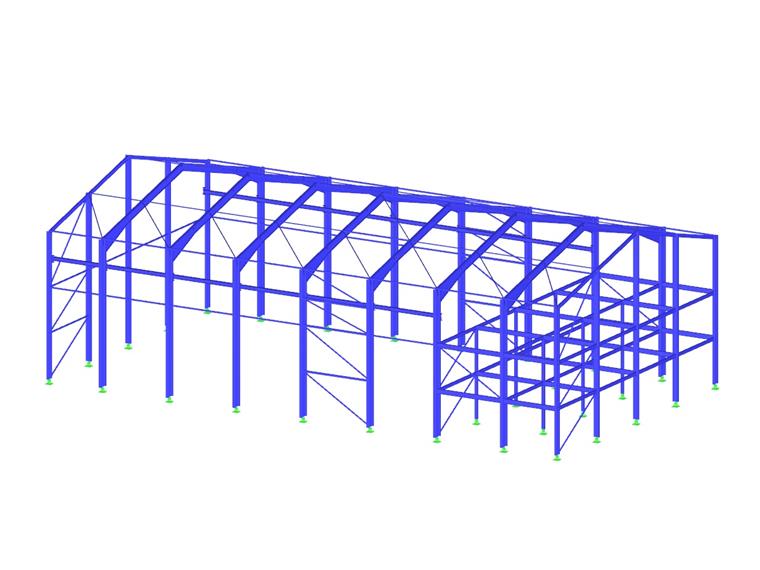

ALBYR Structures 团队获得了在地震多发地区新建工业厂房的设计合同。 该厂房内部由 7 榀两铰刚架组成,斜梁为变截面,此外还包括一个办公楼层。 柱子设计用于支承 5 吨吊车的吊车梁。

结构设计 ALBYR Structures, Bordeaux, France
www.albyr.fr
LinkedIn

模型

结构分析与建模

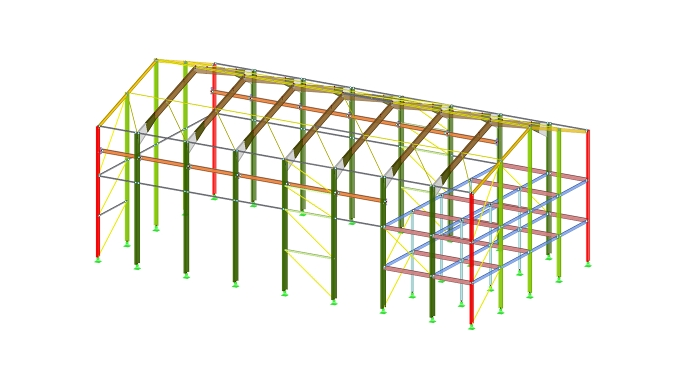

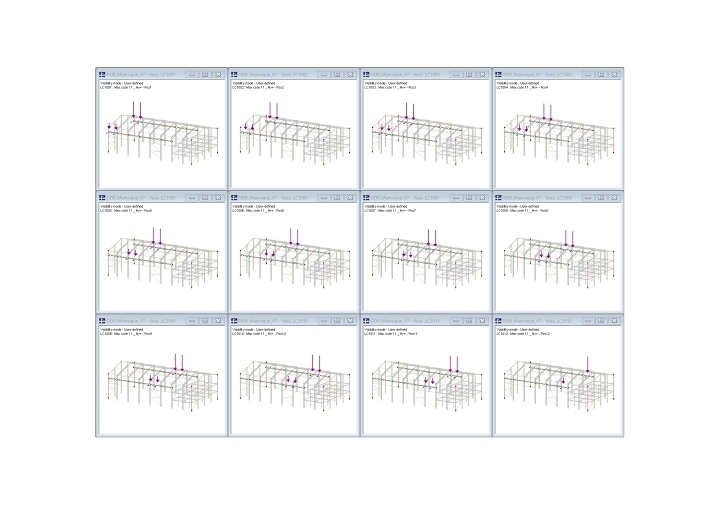

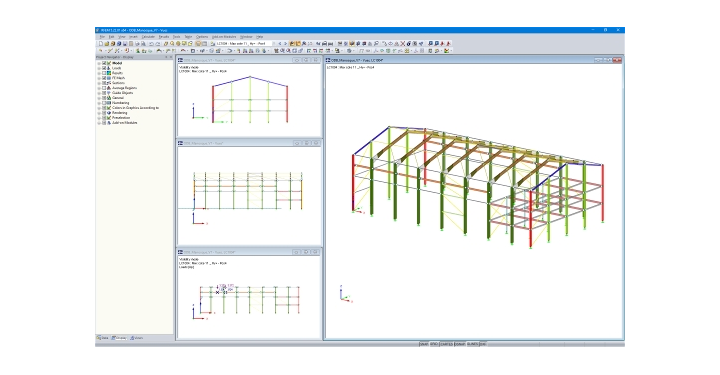

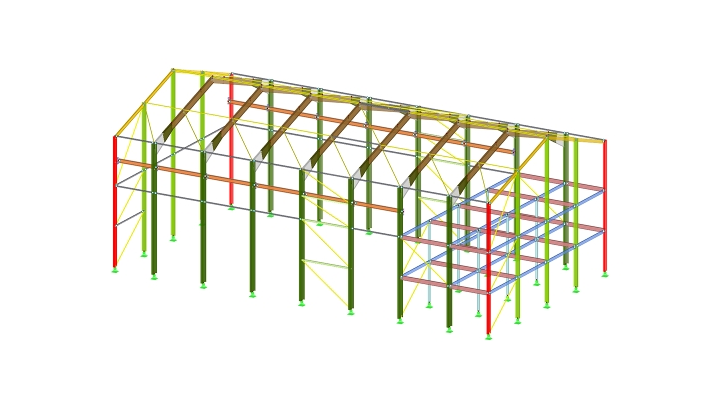

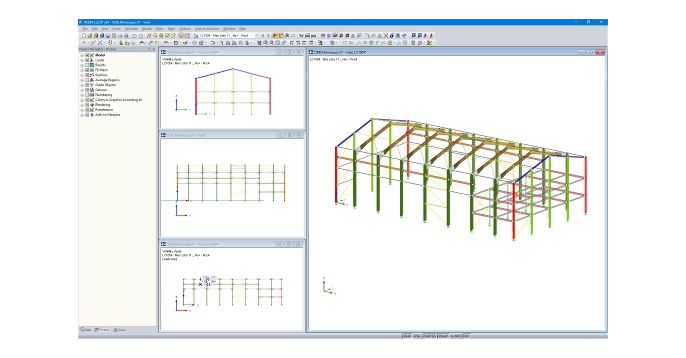

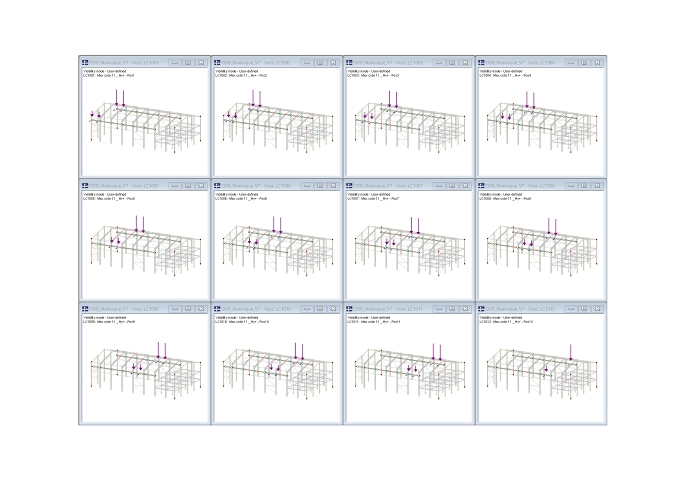

由于该建筑结构的形状和尺寸都很正常,所以 ALBYR Structures 团队决定在 RFEM 中对整个主体结构进行 3D 建模,并且自动生成风荷载和雪荷载。 为了可以快速修改模型尺寸,对刚架使用了参数化建模法。 工程师们在 Excel 中生成吊车荷载工况,然后导入到 RFEM 中。 对于地震荷载工况,他们使用了附加模块 RF-DYNAM Pro 来生成。

ALBYR Structures 团队还使用了附加模块 RF-STABILITY 来计算柱子的有效长度,然后输入到 RF-STEEL EC3 设计模块中。 在该设计模块中对所有杆件进行了验算和优化。

关键词

厂房 RFEM 5 RF-DYNAM PRO RF-STABILITY RF-STEEL EC3 风荷载 雪荷载
