Edifício industrial nos Alpes da Alta Provença, França

Projeto de cliente da Dlubal

2 de março de 2020

001146

França

RFEM

Edifícios

Planeamento estrutural ALBYR Structures, Bordéus, França
www.albyr.fr
LinkedIn

A equipa da ALBYR Structures ficou responsável pelo dimensionamento da nave industrial localizada numa região sísmica, tendo sido subcontratada pela BET ODB Structures. A nave é composta por sete pórticos bi-articulados com secções variáveis na extremidade da viga e uma área de piso que irá acomodar escritórios. Os pilares suportam uma ponte rolante com capacidade para 5 toneladas.

Planeamento estrutural e modelação

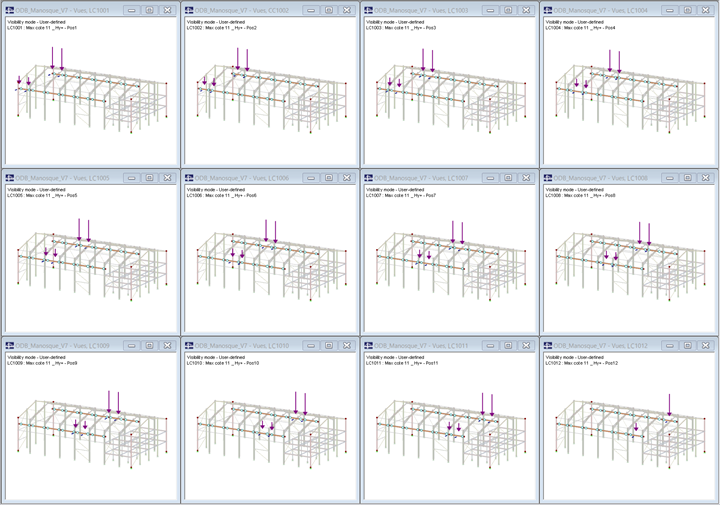

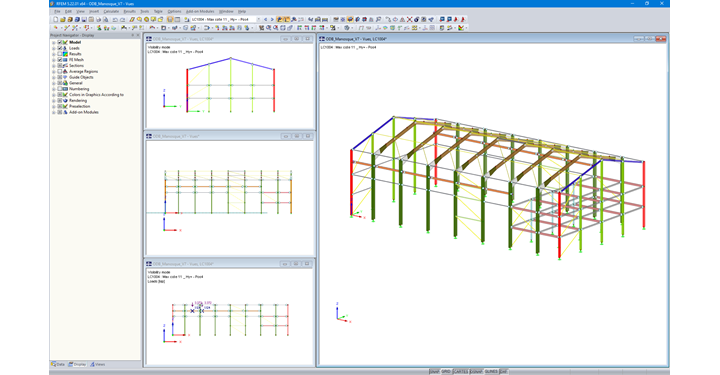

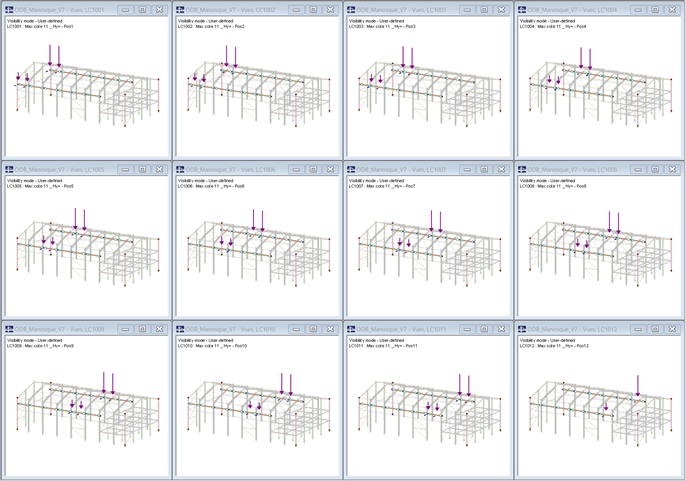

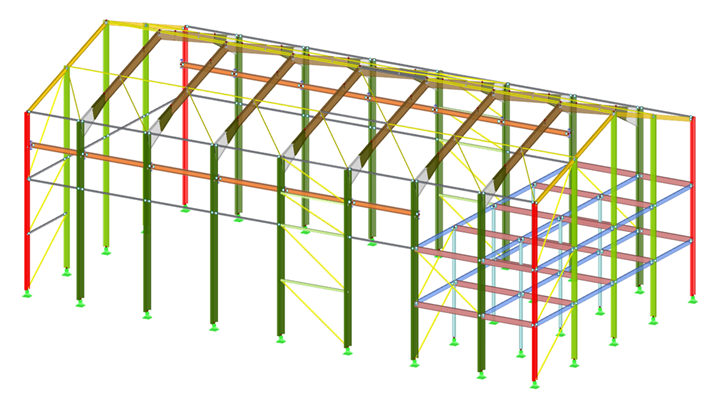

Dado que o edifício apresenta uma forma e um tamanho convencionais, a equipe da ALBYR Structures optou por modelar toda a estrutura principal em 3D para poder utilizar a geração de cargas automáticas de vento e neve do RFEM 5. A geometria dos pórticos foi totalmente parametrizada para permitir a modificação rápida do modelo. Os casos de carga da ponte rolante foram gerados em Excel pelos engenheiros e depois importados para o RFEM sem qualquer problema. Os casos de carga sísmica foram gerados a partir do módulo RF-DYNAM PRO.

Em seguida, a equipa da ALBYR Structures utilizou o módulo RF-STABILITY para calcular os comprimentos efetivos dos pilares do pórtico, que foram igualmente considerados no módulo de dimensionamento RF-STEEL EC3.
