Nave industrial en los Alpes de Alta Provenza, Francia
Proyecto de cliente
El equipo de ALBYR Structures recibió el encargo de diseñar una nave industrial en una región con alta actividad sísmica. La nave consta de siete pórticos de doble articulación, con cartelas en los extremos de las vigas y un nivel en planta baja que contendrá oficinas. Los pilares soportan vigas de puentes grúa para uno de 5 toneladas.
| Análisis estructural |
ALBYR Structures, Burdeos, Francia www.albyr.fr |
Modelo
Análisis y modelado de la estructura

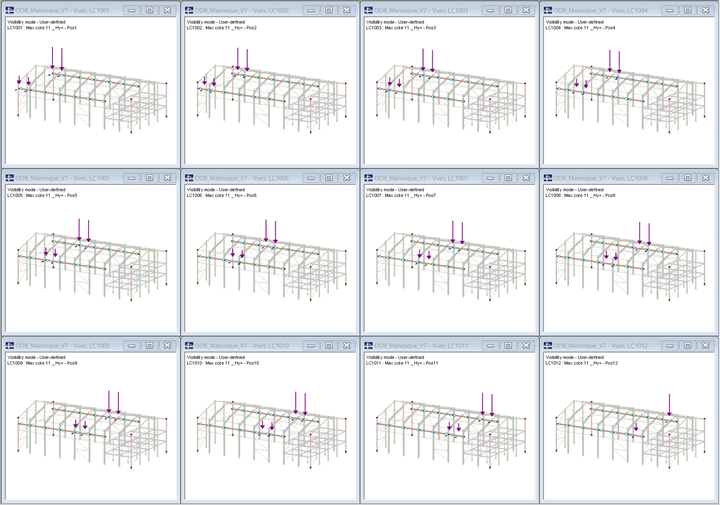

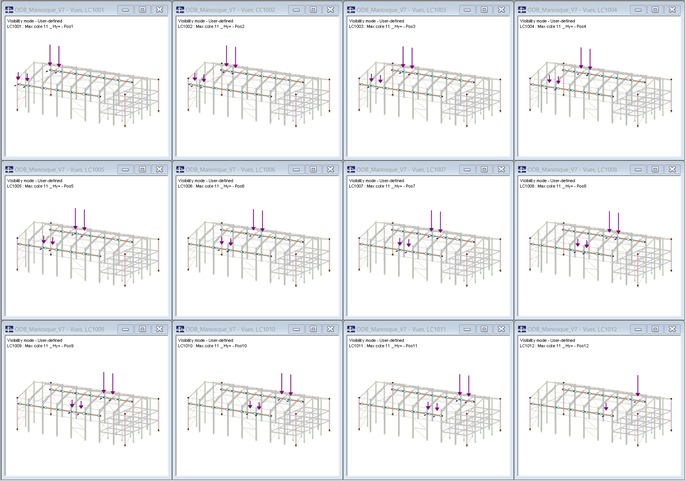

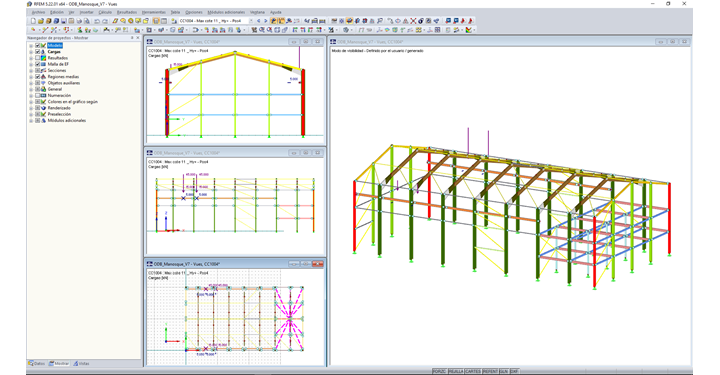

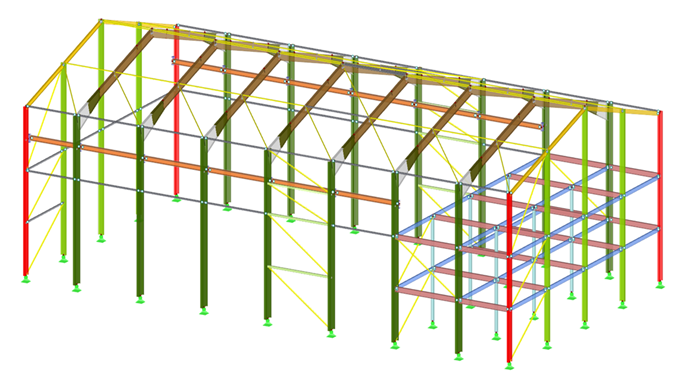

Dado que la estructura tiene una forma y un tamaño habituales, el equipo de ALBYR Structures decidió modelar toda la estructura principal en 3D para generar automáticamente las cargas de viento y nieve en RFEM. La geometría de los pórticos se ha parametrizado por completo para permitir cambios rápidos en el modelo. Los ingenieros generaron los casos de carga del puente grúa en Excel y los importaron a RFEM. Utilizaron RF-DYNAM Pro para generar casos de carga sísmica.
Luego, el equipo de ALBYR Structures utilizó el módulo RF-STABILITY para calcular las longitudes de pandeo (eficaces) de los pilares de los pórticos, que se han tenido en cuenta en el módulo adicional de diseño RF-STEEL EC3.
Palabras clave
Nave RFEM 5 RF-DYNAM PRO RF-STABILITY RF-STEEL EC3 Cargas de viento Cargas de nieve
