Capannone industriale nel dipartimento delle Alpi dell'Alta Provenza, Francia
Progetto cliente
-
01

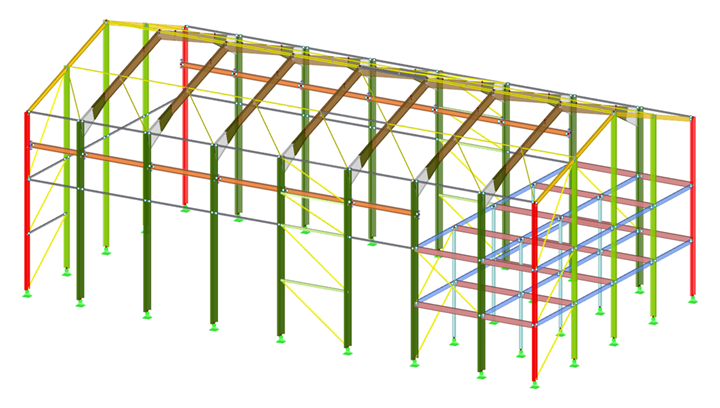

Immagine - Modello 3D di un capannone in RFEM (© Albyr)
-
01

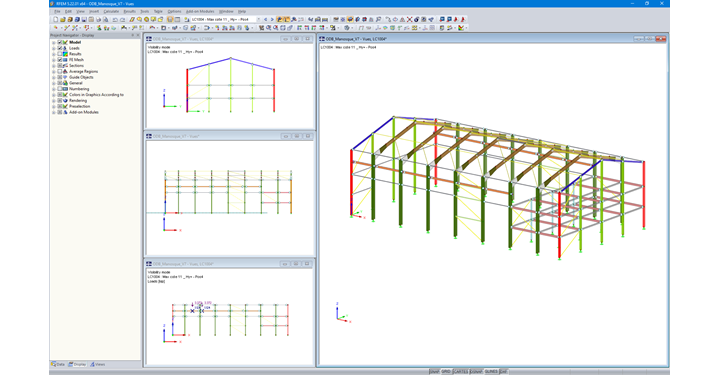

Immagine - Varie viste di un capannone 3D in RFEM (© Albyr)
-
01
Immagine - Varie viste di un capannone 3D in RFEM (© Albyr)
-
01

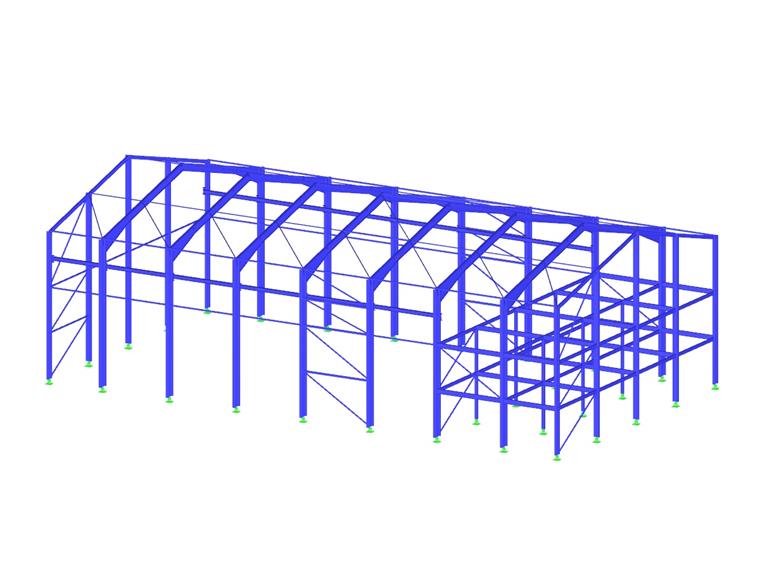

Immagine - Capannone industriale nel dipartimento delle Alpi dell'Alta Provenza, Francia
-
01

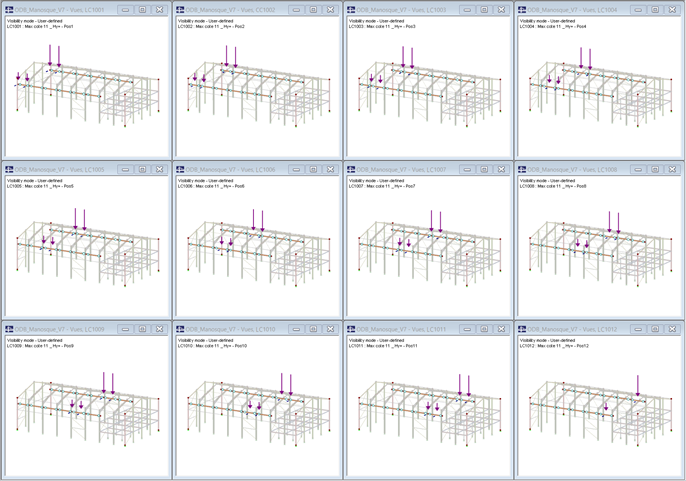

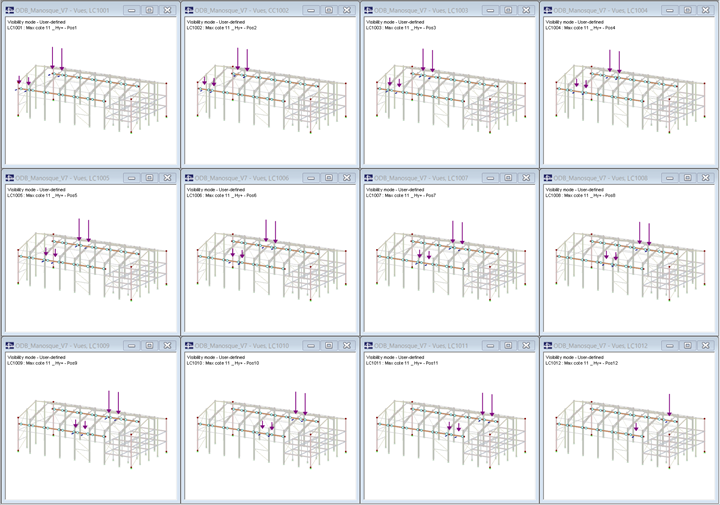

Immagine - Condizioni di carico delle gru alternative (© Albyr)
-
02
Immagine - Varie viste di un capannone 3D in RFEM (© Albyr)
-
02
Immagine - Modello 3D di un capannone in RFEM (© Albyr)
-
02
Immagine - Varie viste di un capannone 3D in RFEM (© Albyr)
-
02
Immagine - Capannone industriale nel dipartimento delle Alpi dell'Alta Provenza, Francia
-
02
Immagine - Condizioni di carico delle gru alternative (© Albyr)
-
03
Immagine - Condizioni di carico delle gru alternative (© Albyr)
-
03
Immagine - Modello 3D di un capannone in RFEM (© Albyr)
-
03
Immagine - Varie viste di un capannone 3D in RFEM (© Albyr)
-
03
Immagine - Varie viste di un capannone 3D in RFEM (© Albyr)
-
03
Immagine - Capannone industriale nel dipartimento delle Alpi dell'Alta Provenza, Francia
Il team di ALBYR Structures è stato incaricato di progettare un capannone industriale in una regione ad alta attività sismica. Il cappanone è fatto di sette telai interni a doppia cerniera con estremità a travi rastremate e piani per uffici. Le colonne supportano le travi di una gru da 5 tonnellate.
| Analisi strutturale |
ALBYR Structures, Bordeaux, Francia www.albyr.fr |
Modello
analisi strutturale e modellazione
Poiché la struttura non ha una forma o una dimensione insolite, il team di ALBYR Structures è stato in grado di modellare l'edificio 3D in RFEM per generare automaticamente i carichi del vento e della neve. La geometria dei telai è stata completamente parametrizzata per consentire una rapida modifica del modello. I casi di carico della gru sono stati generati in Excel dagli ingegneri e quindi importati in RFEM senza alcun problema. I casi di carico sismico sono stati generati dal modulo RF-DYNAM PRO.
ALBYR Structures ha anche utilizzato il modulo aggiuntivo RF-STABILITY per calcolare le lunghezze effettive della colonna che sono state importate nel modulo di progettazione RF-STEEL EC3. Successivamente, è stato possibile verificare e ottimizzare tutte le aste con il modulo di progettazione RF-STEEL EC3.
Parole chiave
Padiglione RFEM 5 RF-DYNAM PRO RF-STABILITY RF-STEEL EC3 Carichi del vento Carichi di neve
