Деревянная кровля торгового центра, Италия

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

Эта статья была переведена Google Translator

Посмотреть исходный текст

В 2018 году, решила компания Alì Supermercati открыть новый торговый центр на улице Via Noalese в г. Тревизо (Италия) и таким образом расширить свою и так уже довольно широкую торговую сеть в данном регионе. Проект, разработанный компанией Studio Signorotto Architettura из г. Тревизо, представляет собой кровлю из клеёной ламинированной древесины, которая соответствует характеристикам раньше построенных зданий, отличающихся превосходным эстетическим дизайном и качеством использованного строительного материала.

Заказчик Alì SpA
Via Olanda 2 - 35127 Падуя, Италия
www.alisupermercati.it
Архитектурный проект Signorotto Architects
Via Riccati 7 - 31100 Тревизо, Италия
www.eastsuperdos.com
Расчет и возведение деревянных конструкций Holz Albertani SpA
Loc. Forno Allione - 25040 Берцо-Демо, Италия
www.holzalbertani.it

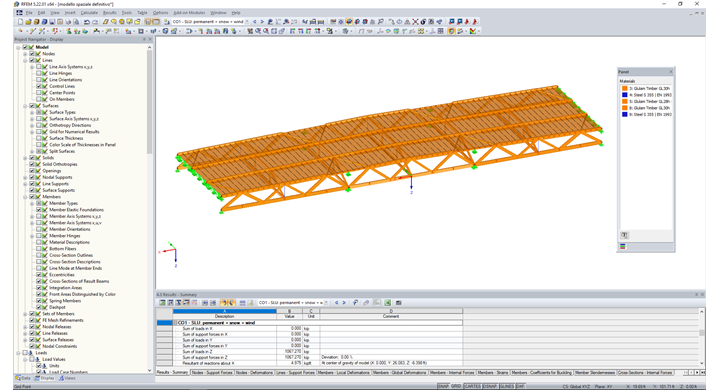

Модель

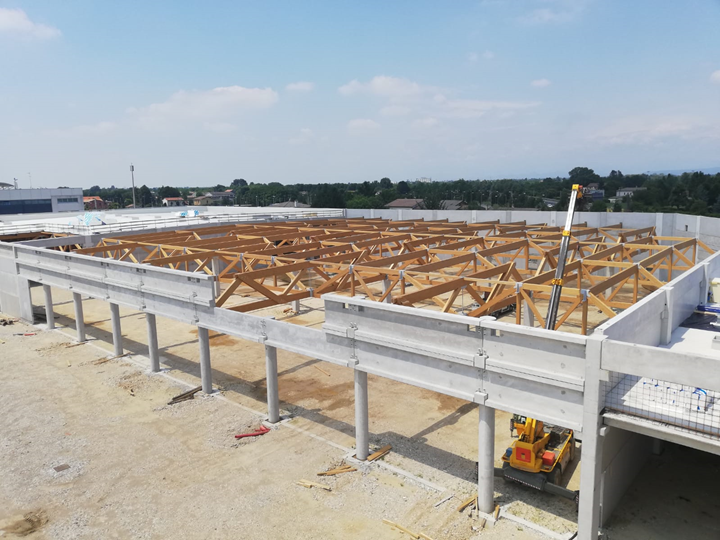

Контракт на расчет и возведение деревянной конструкции кровли, опирающейся на железобетонных колоннах, выиграла фирма Holz Albertani SpA, итальянский лидер в области деревянного строительства. Вся кровля, занимающая площадь около 6 700 м², состоит из ферм, которые поперечно соединены в двух основных направлениях посредством стабилизирующих элементов, а их верхная часть затем покрыта настилом из клееной ламинированной древесины.

Проектирование конструкций

Проектирование конструкций выполняло инженерное бюро Holz Albertani SpA в соответствии с геометриями и архитектурным проектом, полученным от компании Signorotto Architects. Для расчета конструкций использовалось программное обеспечение RFEM и его дополнительные модули RF-LAMINATE и RF-DYNAM Pro, вследствие чего можно было рассчитать ортотропные кровельные панели и таким образом оценить их поведение в сочетании с динамической нагрузкой. К тому же, благодаря детальному проектированию конструкций, которое идеально соответствует всем архитектурным и инженерным требованиям, необходимым для столь крупных объектов, удалось собрать кровлю за весьма короткое время и свести так все затруднения, связанные с процессом строительства, к минимуму.

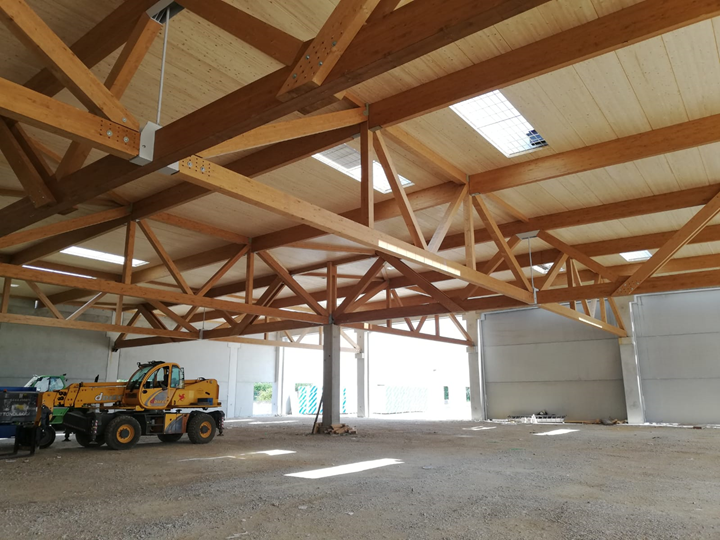

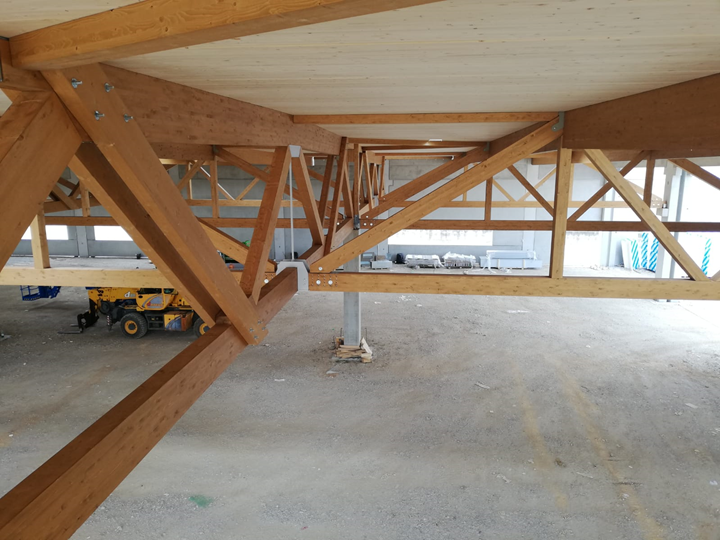

Основная конструкция кровли состоит из ферм с максимальным пролетом между колоннами около 20,09 м, а ее покрытие, установленное на основных фермах, из клееной ламинированной древесины толщиной 80 мм. Между отдельными деревянными элементами затем находятся соединения с относительной жесткостью, которые используются также для наружной конструкции из железобетона.

К тому же, финальная конструкция кровли, пользующаяся высоким эстетическим и функциональным качеством, была спроектирована с учетом всех современных требований к расчету по сейсмостойкости.

Расположение проекта

Via Noalese, 110
31100 Treveso TV
