Cubierta de madera de un centro comercial, Italia

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

Este artículo fue traducido por el Traductor de Google

Ver texto original

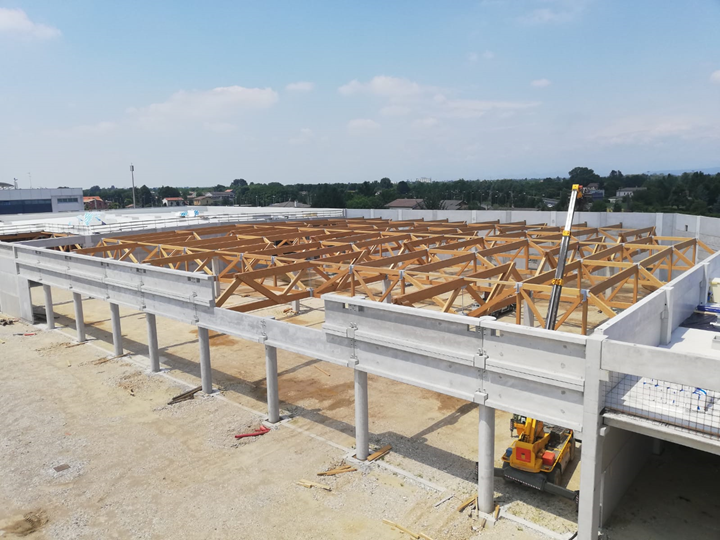

En 2018, Alì Supermercati decidió ampliar su ya amplia red comercial en la región con un nuevo centro comercial en Via Noalese en Treviso, Italia. El proyecto de Studio Signorotto Architettura de Treviso constituye un techo de madera laminada encolada, que cumple con los edificios que ya se han construido en el pasado y se caracteriza por su perfecto diseño estético y la calidad del material de construcción.

Inversor Alì SpA
Via Olanda 2 - 35127 Padua, Italia
www.alisupermercati.it
Diseño arquitectónico Signorotto Architects
Via Riccati 7 - 31100 Treviso, Italia
www.eastsuperdos.com
Diseño estructural y construcción de madera Holz Albertani SpA
Loc. Forno Allione - 25040 Berzo Demo, Italia
www.holzalbertani.it

Modelo

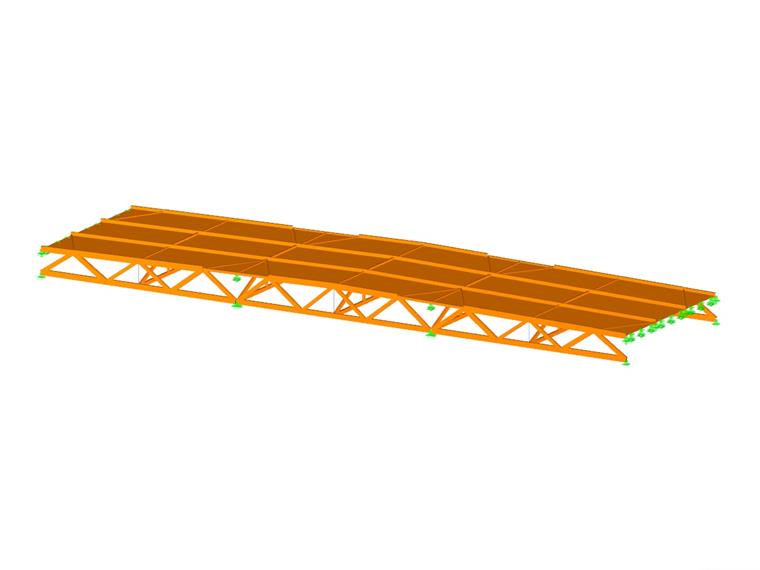

Holz Albertani SpA, un líder italiano en el campo de las construcciones de madera, ha ganado el contrato para la construcción y el diseño estructural de la cubierta de madera que descansa sobre pilares de hormigón armado. El área de la cubierta de 6 700 m² incluye cerchas conectadas transversalmente con barras estabilizadoras en las dos direcciones principales, y una chapa de madera laminada encolada.

Análisis estructural

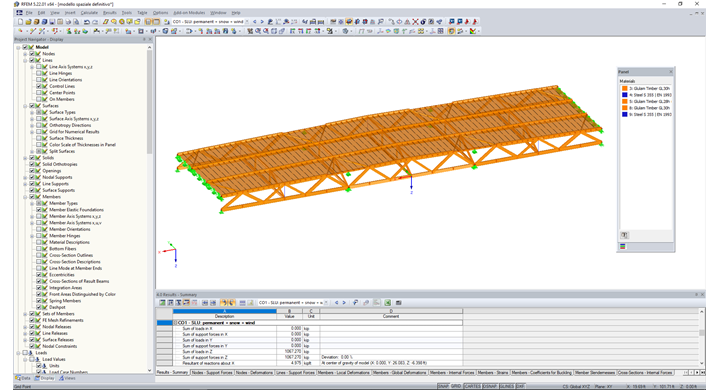

El diseño estructural se ha llevado a cabo por la oficina de ingeniería de Holz Albertani SpA de acuerdo con las geometrías y el diseño arquitectónico de Signorotto Architects. Giorgio Signorotto utilizó el software de análisis estructural RFEM con los módulos adicionales RF-LAMINATE y RF-DYNAM Pro, que permitieron el cálculo de una losa de la cubierta ortótropa para evaluar también este comportamiento junto con una carga dinámica. Debido al diseño estructural detallado, perfectamente en armonía con los requisitos arquitectónicos y de ingeniería necesarios para una construcción tan grande, ha sido posible ensamblar la cubierta en un periodo de tiempo corto y se han reducido los problemas del edificio a un mínimo.

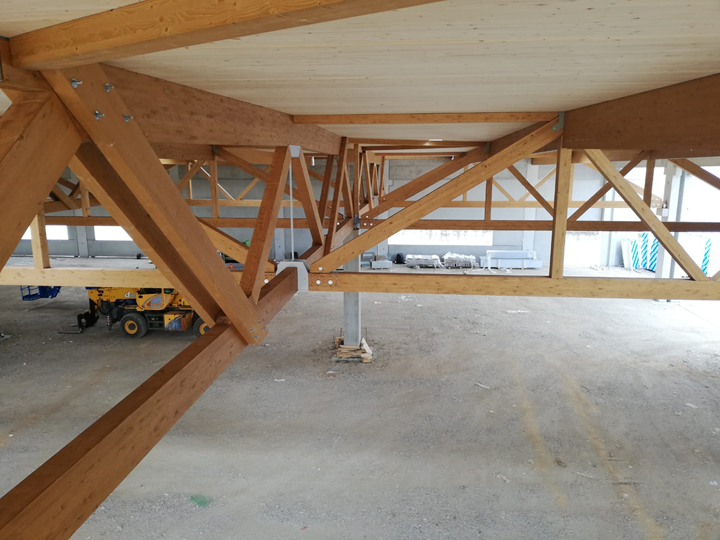

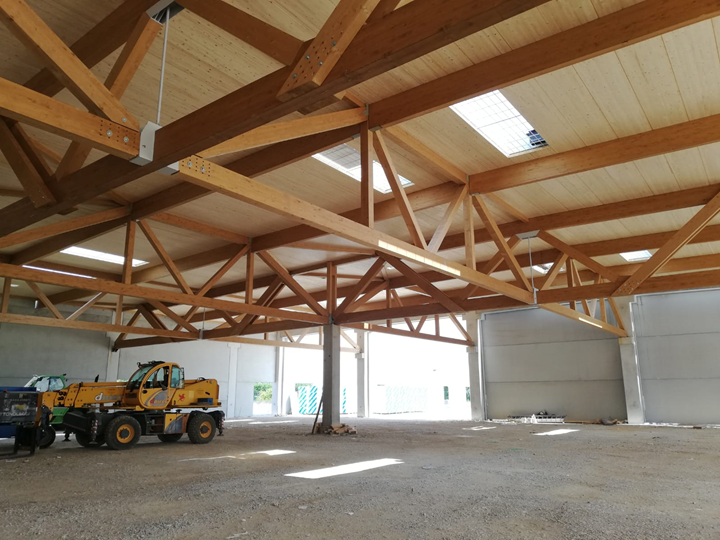

La estructura principal incluye celosías con un vano máximo de 20,09 m entre los pilares de apoyo. El conjunto de la cubierta en las celosías principales consiste en losas de madera laminada encolada gruesas con un espesor de 80 mm. Entre los elementos de madera individuales, hay uniones con rigideces correspondientes, y lo mismo se utiliza para estructuras exteriores hechas de hormigón armado.

La estructura resultante, con una alta calidad estética y funcional, se ha diseñado para cumplir los requisitos de cálculo sísmico actuales.

Ubicación del proyecto

Vía Noalese, 110
31100 Treveso TV
Italien
