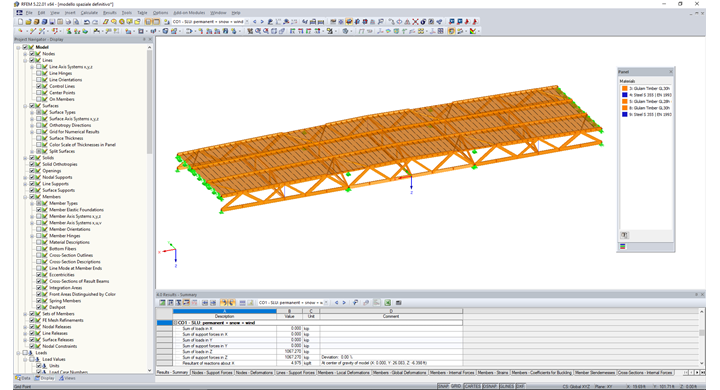

Immagine - Modellazione geometrica della copertura in legno (© Holz Albertani SpA)
-
01

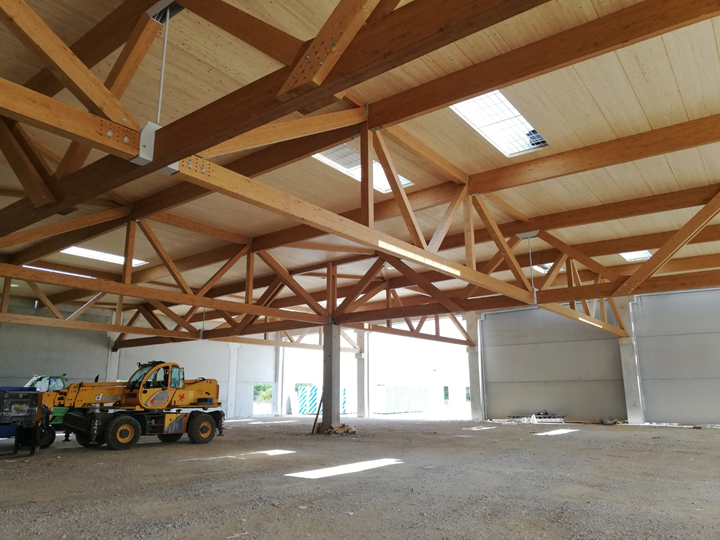

Immagine - Travature reticolari in legno e rivestimento in doghe di legno lamellare (© Holz Albertani SpA)
-
01

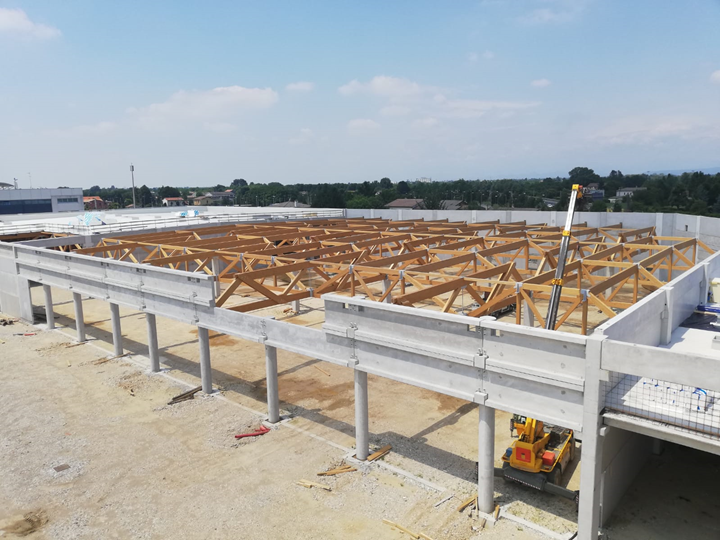

Immagine - Il centro commerciale Alì dall'alto (© Holz Albertani SpA)
-
01

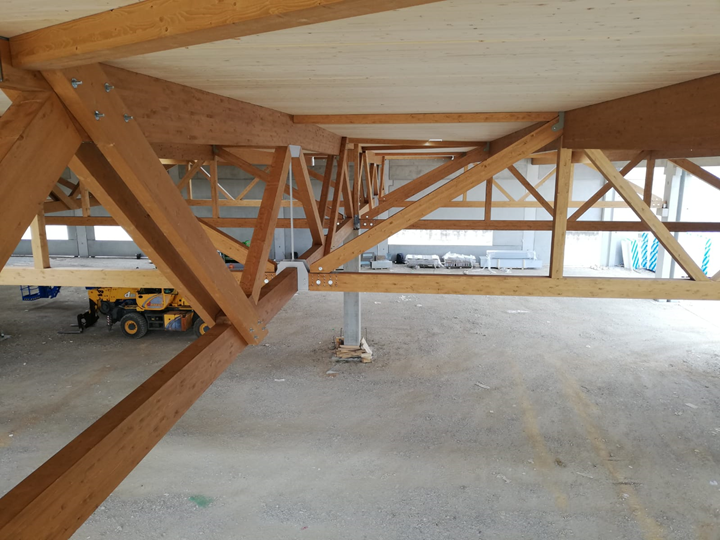

Immagine - Particolare dei giunti di collegamento delle travi in legno (© Holz Albertani SpA)
-
01
Immagine - Copertura in legno di un centro commerciale, Italia
-
02
Immagine - Travature reticolari in legno e rivestimento in doghe di legno lamellare (© Holz Albertani SpA)
-
02
Immagine - Modellazione geometrica della copertura in legno (© Holz Albertani SpA)
-
02
Immagine - Il centro commerciale Alì dall'alto (© Holz Albertani SpA)
-
02
Immagine - Particolare dei giunti di collegamento delle travi in legno (© Holz Albertani SpA)
-
02
Immagine - Copertura in legno di un centro commerciale, Italia
-
03
Immagine - Il centro commerciale Alì dall'alto (© Holz Albertani SpA)
-
03
Immagine - Modellazione geometrica della copertura in legno (© Holz Albertani SpA)
-
03
Immagine - Travature reticolari in legno e rivestimento in doghe di legno lamellare (© Holz Albertani SpA)
-
03
Immagine - Particolare dei giunti di collegamento delle travi in legno (© Holz Albertani SpA)
-
03
Immagine - Copertura in legno di un centro commerciale, Italia
-
04
Immagine - Particolare dei giunti di collegamento delle travi in legno (© Holz Albertani SpA)
-
04
Immagine - Modellazione geometrica della copertura in legno (© Holz Albertani SpA)
-
04
Immagine - Travature reticolari in legno e rivestimento in doghe di legno lamellare (© Holz Albertani SpA)
-
04
Immagine - Il centro commerciale Alì dall'alto (© Holz Albertani SpA)
-
04
Immagine - Copertura in legno di un centro commerciale, Italia
Nel 2018, Alì Supermercati decide di estendere la sua già vasta rete commerciale sul territorio con un nuovo centro commerciale a Treviso in Via Noalese. Il progetto, redatto dallo Studio Signorotto Architettura di Treviso, prevede una copertura in legno lamellare di abete, segno di continuità con gli edifici già realizzati in passato per la sua ineguagliabile resa estetica e per le sue qualità di materiale da costruzione.
| Committente |
Alì SpA Via Olanda 2 - 35127 Padova, Italia www.alisupermercati.it |
| Progettazione architettonica |
Signorotto Architects Via Riccati 7 - 31100 Treviso, Italia www.eastsuperdos.com |
| Progettazione strutturale ed esecutore opere in legno |
Holz Albertani SpA Loc. Forno Allione - 25040 Berzo Demo, Italia www.holzalbertani.it |
Modello
Holz Albertani SpA, leader nel settore delle costruzioni in legno, si aggiudica la commessa per la realizzazione e la progettazione strutturale della copertura lignea su pilastri in cemento armato. La copertura, che copre un’area di circa 6700 mq, è costituita da travature reticolari nelle due direzioni principali collegate trasversalmente da elementi di stabilizzazione ed è completata all’estradosso da un tavolato in legno lamellare sdraiato.
Progettazione strutturale
La progettazione strutturale, eseguita dall’ufficio tecnico di Holz Albertani spa nel rispetto delle geometrie e nell’intento architettonico del progettista dell’opera Arch. Giorgio Signorotto, è stata effettuata con software di calcolo RFEM con i moduli ausiliari RF-LAMINATE e RF-DYNAM Pro che hanno permesso il calcolo del solaio di copertura ortotropo al fine di valutarne il comportamento anche in combinazione di carico dinamica. La progettazione strutturale di dettaglio, perfettamente armonizzata con le esigenze architettoniche e impiantistiche che un’opera di queste proporzioni richiede, ha permesso il montaggio della copertura in tempi rapidi riducendo al minimo le problematiche cantieristiche.
La struttura presenta una orditura principale costituita da capriate reticolari con luce massima tra i pilastri pari a 20,09 m. Il piano di copertura impostato all’estradosso delle capriate principali è realizzato mediante solaio in legno lamellare di spessore pari a 80 mm. A tal fine sono stati anche implementati i collegamenti con le relative rigidezze tra gli elementi lignei e degli stessi alle strutture perimetrali in cemento armato.
Il risultato è un’opera di sicura resa estetica e funzionale, progettata per resistere agli attuali criteri di progettazione sismica.
Posizione del progetto
Via Noalese, 110Scrivi un commento...
